SMOOTH STAINLESS STEEL BALL PLUNGER WITH PLASTIC OR STEEL NOSE PIN
21
W605
Pressore a molla liscio con sfera
Materials:
Stainless steel plunger body (Aisi 303).
Surface finish:
Smooth.
Colour:
Body:
Natural.
Nose pin:
W605POM:
Natural white.
W605CIN:
Natural.
Nose pin:
W605POM:
Plastic nose pin (POM - Delrin).
W605CIN:
Turned stainless steel nose pin (Aisi 303).
Type of spring thrust:
Normal.
Spring:
Stainless steel spring (Aisi 301).
Special requests:
None.

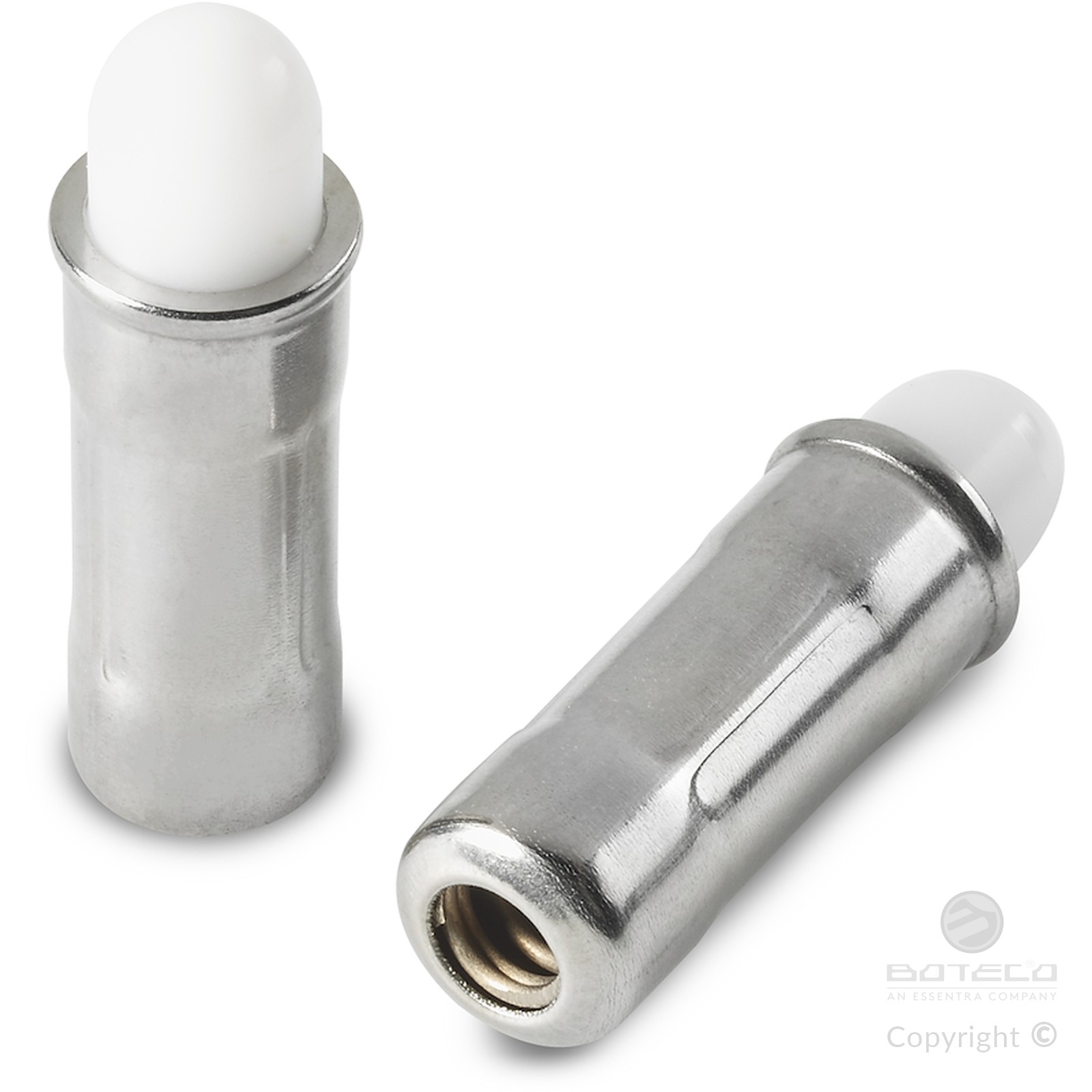

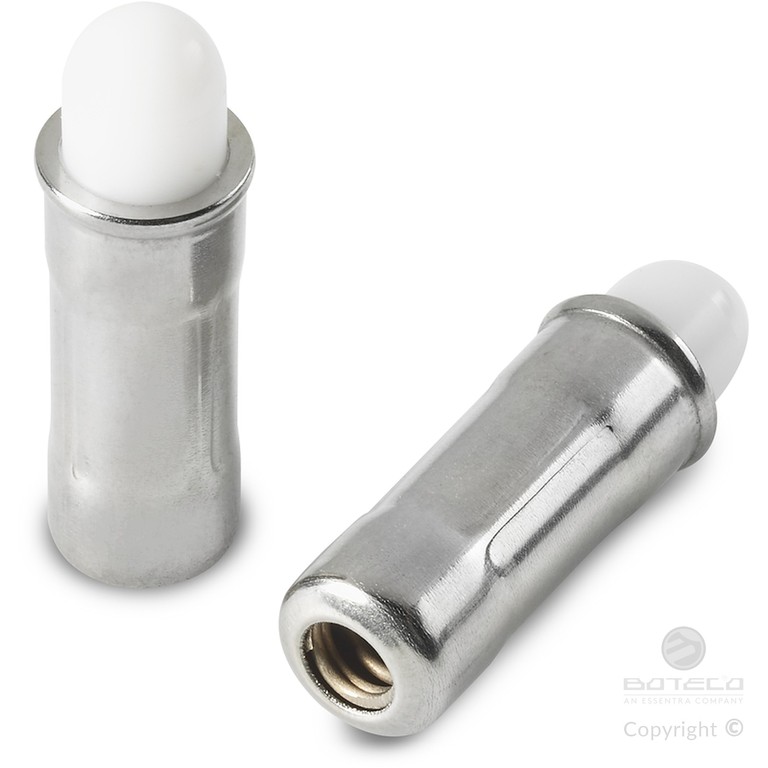

Version W605POM: with white plastic nose pin (POM)

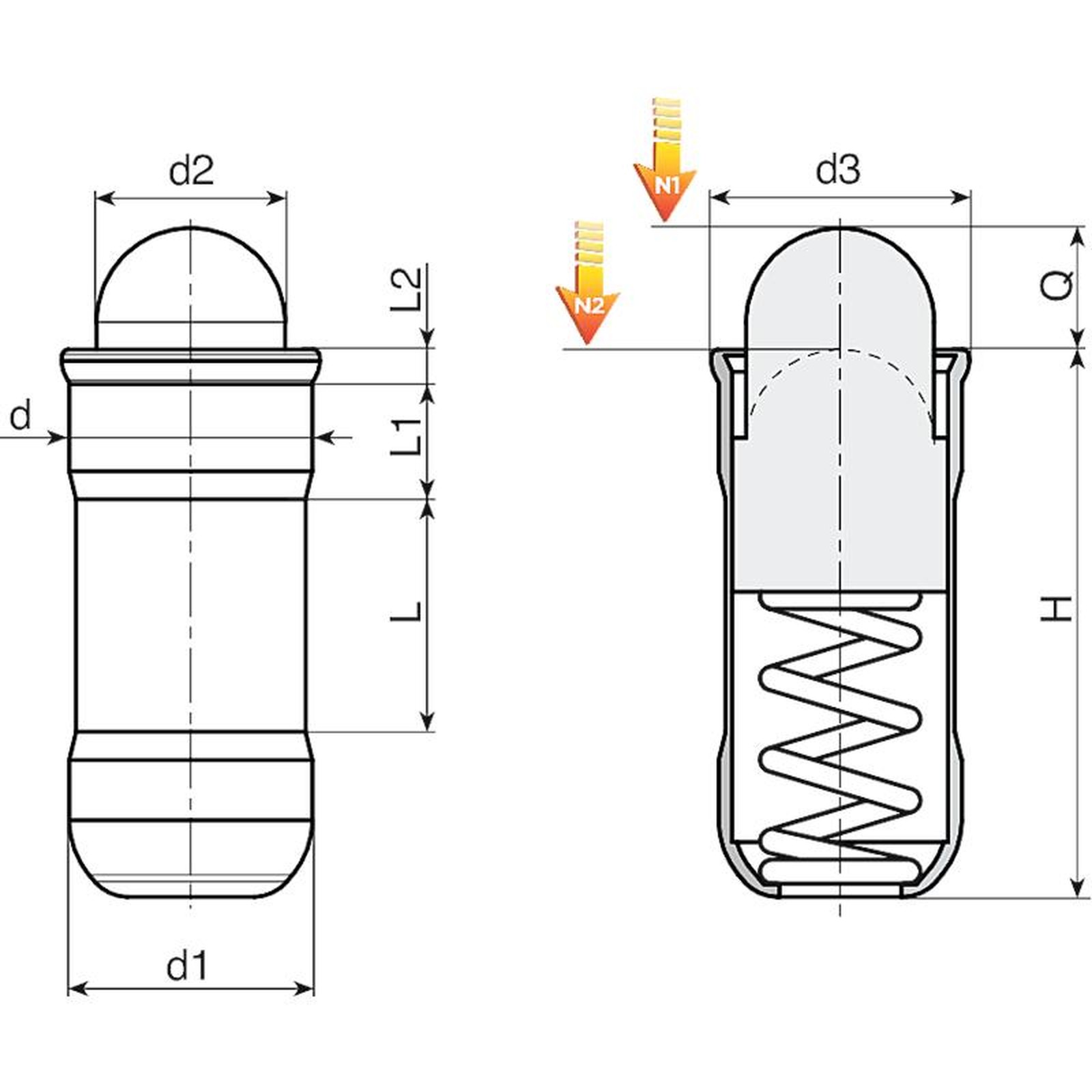

| Code | art. | d +0,1 | d2 | d3 | H | L | L1 | L2 | N1 (N) | N2 (N) | d1 (±0.05) | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W605.0002 | W605.IND04POM | 4 | 2,8 | 4,6 | 10,7 | 5,6 | 1,8 | 0,9 | 3 | 8,2 | 4 | 2,7 | 1 |
| W605.0004 | W605.IND05POM | 5 | 3,8 | 5,6 | 12 | 6 | 2,1 | 0,9 | 3,3 | 9 | 5 | 4 | 1 |
| W605.0006 | W605.IND06POM | 6 | 4,8 | 6,5 | 15 | 8,2 | 2,3 | 1 | 6,1 | 12 | 6 | 5,5 | 1,1 |
| W605.0008 | W605.IND08POM | 8 | 6,2 | 8,5 | 18 | 9,5 | 2,9 | 1,1 | 10,7 | 17 | 8 | 6,5 | 2,3 |
| W605.0010 | W605.IND10POM | 10 | 8 | 11 | 26 | 14,3 | 4,2 | 1,5 | 16,2 | 29 | 10 | 8 | 5 |

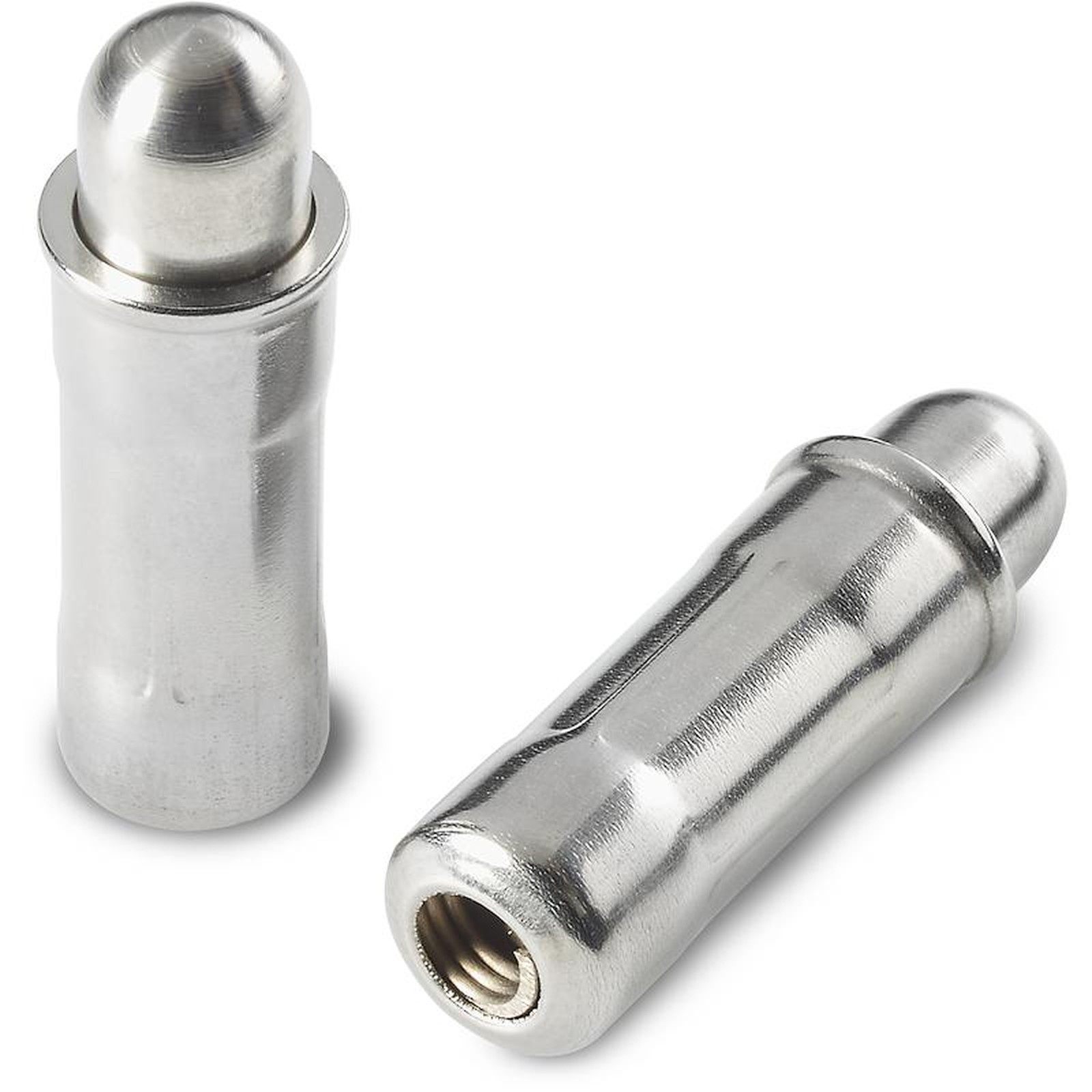

Version W605CIN: with stainless steel nose pin (Aisi303)
| Code | art. | d +0,1 | d2 | d3 | H | L | L1 | L2 | N1 (N) | N2 (N) | d1 (±0.05) | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W605.0001 | W605.IND04CIN | 4 | 2,8 | 4,6 | 10,7 | 5,6 | 1,8 | 0,9 | 3 | 8,2 | 4 | 2,7 | 0,7 |
| W605.0003 | W605.IND05CIN | 5 | 3,8 | 5,6 | 12 | 6 | 2,1 | 0,9 | 3,3 | 9 | 5 | 4 | 1,2 |
| W605.0005 | W605.IND06CIN | 6 | 4,8 | 6,5 | 15 | 8,2 | 2,3 | 1 | 6,1 | 12 | 6 | 5,5 | 2,2 |
| W605.0007 | W605.IND08CIN | 8 | 6,2 | 8,5 | 18 | 9,5 | 2,9 | 1,1 | 10,7 | 17 | 8 | 6,5 | 4,2 |
| W605.0009 | W605.IND10CIN | 10 | 8 | 11 | 26 | 14,3 | 4,2 | 1,5 | 16,2 | 29 | 10 | 8 | 9 |
