RASTBOLZEN AUS STAHL - MIT LANGEN RASTSTIFT UND KONTERMUTTER

22

W911


Spintori filettati passo fine - senza pomello

    Material:

    (3) Feder aus Edelstahl (AISI 301).

    W911:

    (2) Sechskantmutter aus hochfestem Stahl.

    (1) Raststift aus hochfestem gehärtetem Stahl.

    (4) Kontermutter aus Stahl (UNI 5589).

    W911CIN:

    (2) Sechskantmutter aus Edelstahl (AISI 303).

    (1) Raststift aus Edelstahl (AISI 303).

    (4) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).

    Oberfläche:

    Glatt.

    Farbe:

    W911: Brüniert.

    W911CIN: Natur.

    ACHTUNG:

    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    > Die Mutter ist im Lieferzustand bereits montiert.

    Weitere Möglichkeiten:

    Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.

    Anmerkung:

    Dieser Rastbolzen kann mit jedem Handrad mit Innengewinde gekoppelt werden. Dieses ist separat zu bestellen (siehe die zusätzlichen Fotos).

    Datenblatt

    Ausführung W911 - aus brüniertem Stahl

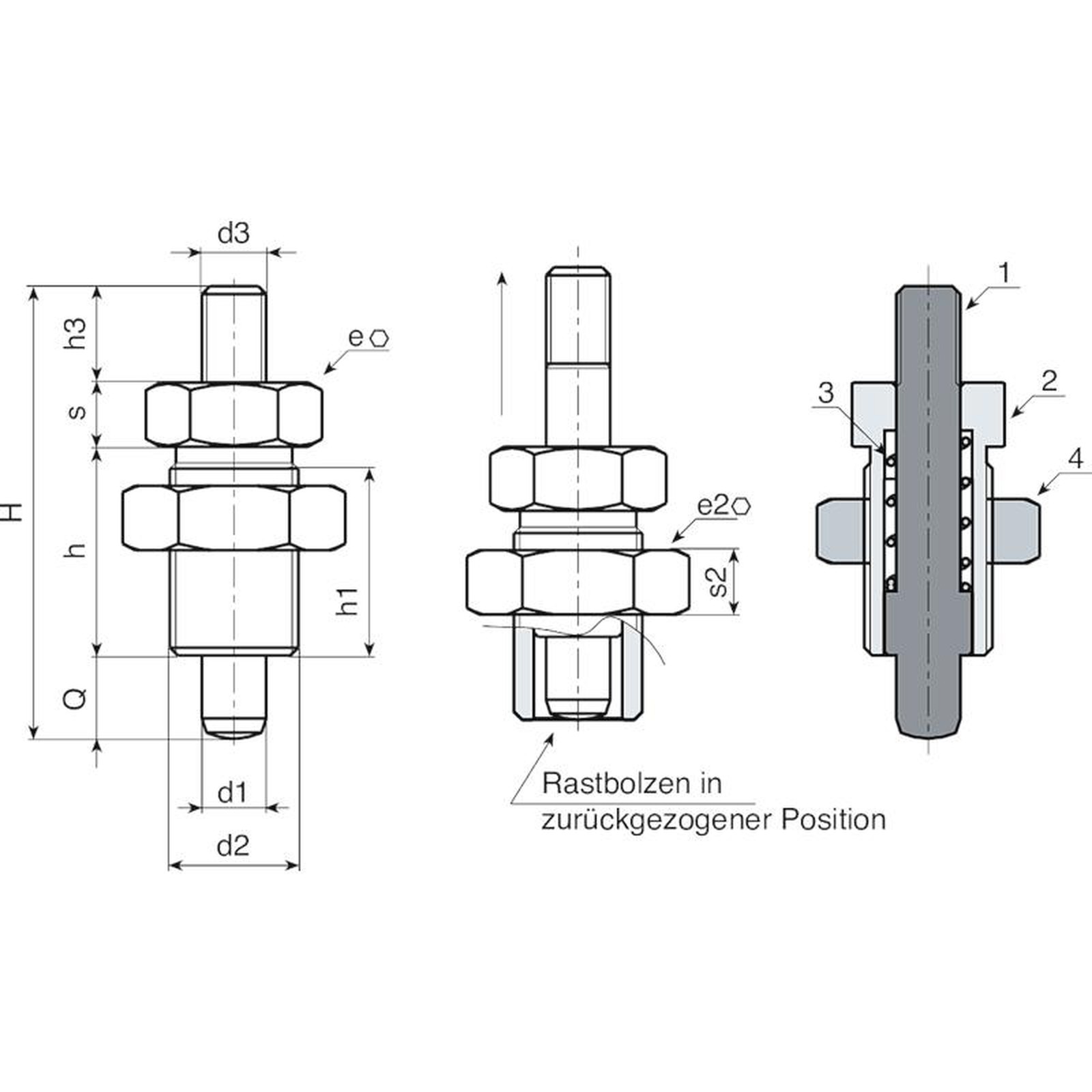

    Code Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q Gewicht (g)
    W911010.0001 W911010.Q05X08 36 17 15 M10x1 M04 6 12 5 17 6 5 8 20
    W911012.0001 W911012.Q06X09 45 20 18 M12x1,5 M05 10 14 6 19 7 6 9 32
    W911016.0001 W911016.Q08X12 58 26 23 M16x1,5 M08 12 19 8 24 8 8 12 62
    W911016.0002 W911016.Q10X12 58 26 23 M16x1,5 M08 12 19 8 24 8 10 12 63
    W911020.0001 W911020.Q12X15 70 33 30 M20x1,5 M10 12 22 10 30 9 12 15 134

    Ausführung W911 CIN - aus Edelstahl (AISI 303)

    Code Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q Gewicht (g)
    W911010.0002 W911010.I05X08CIN 36 17 15 M10x1 M04 6 12 5 17 6 5 8 20
    W911012.0002 W911012.I06X09CIN 45 20 18 M12x1,5 M05 10 14 6 19 7 6 9 32
    W911016.0003 W911016.I08X12CIN 58 26 23 M16x1,5 M08 12 19 8 24 8 8 12 62
    W911016.0004 W911016.I10X12CIN 58 26 23 M16x1,5 M08 12 19 8 24 8 10 12 63
    W911020.0002 W911020.I12X15CIN 70 33 30 M20x1,5 M10 12 22 10 30 9 12 15 134
