RASTBOLZEN AUS STAHL - MIT LANGEN RASTSTIFT

22

W910


Spintori filettati passo fine - senza pomello

    Material:

    (3) Feder aus Edelstahl (AISI 301).

    W910:

    (2) Sechskantmutter aus hochfestem Stahl.

    (1) Raststift aus hochfestem gehärtetem Stahl.

    W910CIN:

    (2) Sechskantmutter aus Edelstahl (AISI 303).

    (1) Raststift aus Edelstahl (AISI 303).

    Oberfläche:

    Glatt.

    Farbe:

    W910: Brüniert.

    W910CIN: Natur.

    ACHTUNG:

    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:

    Keine.

    Anmerkung:

    Dieser Rastbolzen kann mit jedem Handrad mit Innengewinde gekoppelt werden. Dieses ist separat zu bestellen (siehe die zusätzlichen Fotos).

    Datenblatt

    Ausführung W910 - aus brüniertem Stahl

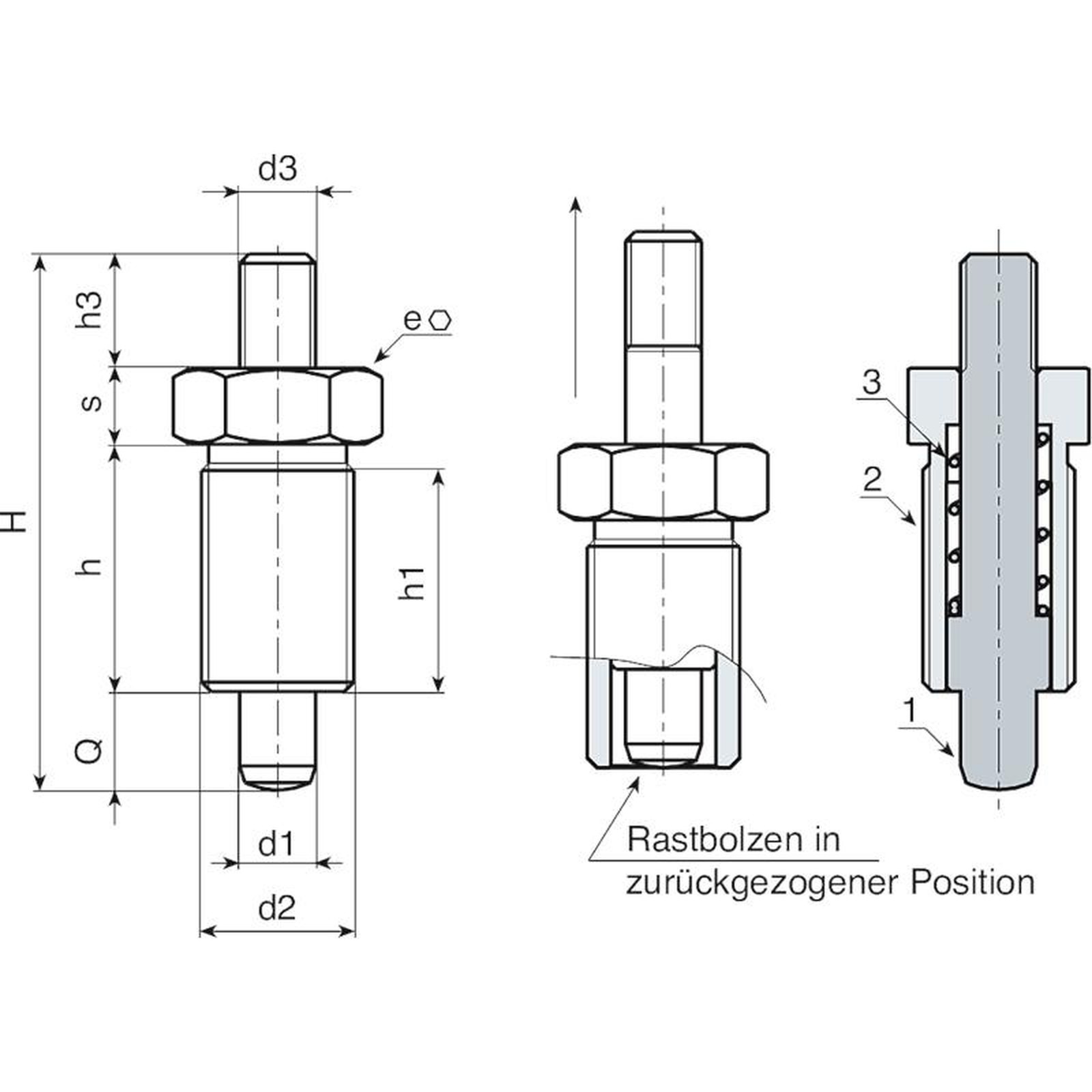

    Code Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q Gewicht (g)
    W910010.0001 W910010.Q05X08 36 17 15 M10x1 M04 6 12 5 5 8 13
    W910012.0002 W910012.Q06X09 45 20 18 M12x1,5 M05 10 14 6 6 9 22
    W910016.0003 W910016.Q08X12 58 26 23 M16x1,5 M08 12 19 8 8 12 54
    W910016.0004 W910016.Q10X12 58 26 23 M16x1,5 M08 12 19 8 10 12 55
    W910020.0002 W910020.Q12X15 70 33 30 M20x1,5 M10 12 22 10 12 15 104

    Ausführung W910 CIN - aus Edelstahl (AISI 303)

    Code Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q Gewicht (g)
    W910010.0002 W910010.I05X08CIN 36 17 15 M10x1 M04 6 12 5 5 8 13
    W910012.0001 W910012.I06X09CIN 45 20 18 M12x1,5 M05 10 14 6 6 9 22
    W910016.0001 W910016.I08X12CIN 58 26 23 M16x1,5 M08 12 19 8 8 12 54
    W910016.0002 W910016.I10X12CIN 58 26 23 M16x1,5 M08 12 19 8 10 12 55
    W910020.0001 W910020.I12X15CIN 70 33 30 M20x1,5 M10 12 22 10 12 15 104
