RASTBOLZEN AUS STAHL MIT GRIFF - MIT RASTSPERRE

22

W810


Spintori filettati passo fine - con pomello

    Material:

    (3) Feder aus Edelstahl (AISI 301).

    (4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden. Öl- und fettbeständig.

    W810:

    (2) Sechskantmutter aus hochfestem Stahl.

    (1) Raststift aus hochfestem gehärtetem Stahl.

    W810CIN:

    (2) Sechskantmutter aus Edelstahl (AISI 303).

    (1) Raststift aus Edelstahl (AISI 303).

    Oberfläche:

    (4) Matt.

    (1-2) Glatt.

    Farbe:

    (4) Schwarz (RAL 9011).

    W810:

    (1-2) Brüniert.

    W810 CIN:

    (1-2) Natur.

    ACHTUNG:

    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:

    Auf Anfrage und ab bestimmten Abnahmemengen ist der Griff erhältlich in den Farben der Tabelle.

    Datenblatt

    Ausführung W810 - aus brüniertem Stahl

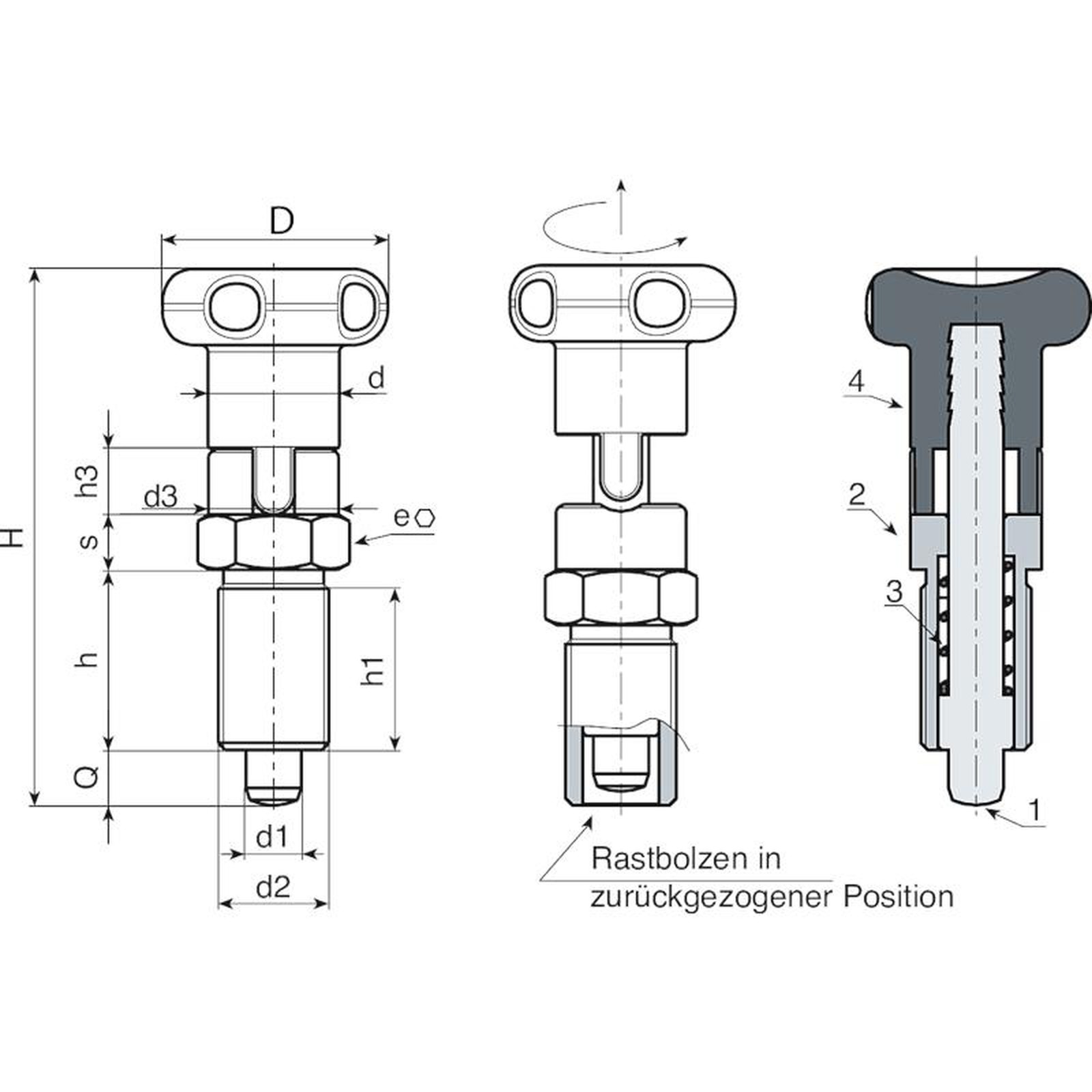

    Code Art. D H h h1 h3 d3 d2 d e s d1 -0,02 -0,04 Q Gewicht (g)
    W810.0005 W810.Q0501 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 5 5 22
    W810.0006 W810.Q0601 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 6 6 37
    W810.0007 W810.Q0801 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 8 8 87
    W810.0008 W810.Q1001 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 10 10 142

    Ausführung W810 CIN - aus Edelstahl (AISI 303)

    Code Art. D H h h1 h3 d3 d2 d e s d1 -0,02 -0,04 Q Gewicht (g)
    W810.0001 W810.I0501CIN 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 5 5 22
    W810.0002 W810.I0601CIN 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 6 6 37
    W810.0003 W810.I0801CIN 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 8 8 87
    W810.0004 W810.I1001CIN 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 10 10 142
