RASTBOLZEN AUS STAHL - MIT KONTERMUTTER
W805
Spintori filettati passo fine - con pomello
Material:
(3) Feder aus Edelstahl (AISI 301).
(4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden. Öl- und fettbeständig.
W805:
(2) Gehäuse mit Außengewinde aus gehärtetem Stahl, mit 2 Nuten zur Schlüsselaufnahme.
(1) Raststift aus hochfestem gehärtetem Stahl.
(5) Kontermutter aus Stahl (UNI 5589).
W805CIN:
(2) Gehäuse mit Außengewinde aus Edelstahl (AISI 303), mit 2 Nuten zur Schlüsselaufnahme.
(1) Raststift aus Edelstahl (AISI 303).
(5) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).
Oberfläche:
(4) Matt.
(1-2-5) Glatt.
Farbe:
(4) Schwarz (RAL 9011).
W805:
(1-2) Brüniert.
W805CIN:
(1-2) Natur.
Befestigungsschlüssel:
Auf Anfrage ist der Befestigungsschlüssel mit der Artikelnummer W807 erhältlich.
ACHTUNG:
> Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
> Die Mutter ist im Lieferzustand bereits montiert.
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen ist der Griff erhältlich in den Farben der Tabelle.
Auf Anfrage sind die Befestigungsschlüssel erhältlich.
Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.










Ausführung W805 - aus brüniertem Stahl

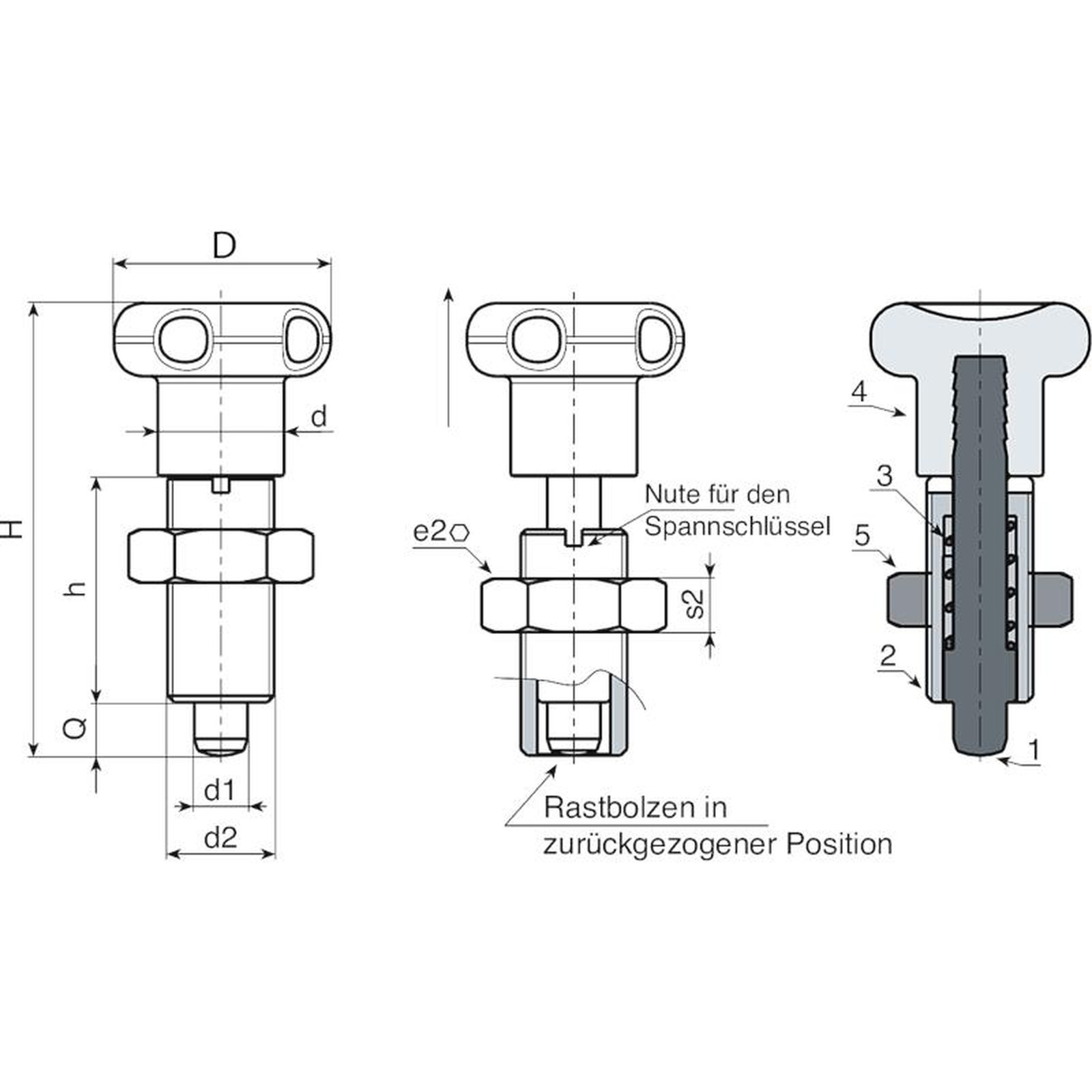

Code | Art. | D | H | h | d2 | d | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) | Schlüssel |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W805.0006 | W805.Q0501 | 22 | 45 | 22 | M10x1 | 12 | 17 | 6 | 5 | 5 | 23 | W807.05 |
W805.0008 | W805.Q0601 | 27 | 54 | 26 | M12x1,5 | 14 | 19 | 7 | 6 | 6 | 38 | W807.06 |
W805.0009 | W805.Q0801 | 33 | 68 | 34 | M16x1,5 | 19 | 24 | 8 | 8 | 8 | 82 | W807.08 |
W805.0011 | W805.Q1001 | 33 | 79 | 43 | M20x1,5 | 19 | 30 | 9 | 10 | 10 | 133 | W807.10 |
Ausführung W805 CIN - aus Edelstahl (AISI 303)
Code | Art. | D | H | h | d2 | d | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) | Schlüssel |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W805.0001 | W805.I0501CIN | 22 | 45 | 22 | M10x1 | 12 | 17 | 6 | 5 | 5 | 23 | W807.05 |
W805.0002 | W805.I0601CIN | 27 | 54 | 26 | M12x1,5 | 14 | 19 | 7 | 6 | 6 | 38 | W807.06 |
W805.0003 | W805.I0801CIN | 33 | 68 | 34 | M16x1,5 | 19 | 24 | 8 | 8 | 8 | 82 | W807.08 |
W805.0005 | W805.I1001CIN | 33 | 79 | 43 | M20x1,5 | 19 | 30 | 9 | 10 | 10 | 133 | W807.10 |
