RASTBOLZEN AUS STAHL MIT GRIFF, OHNE KONTERMUTTER

22

W804


Spintori filettati passo fine - con pomello

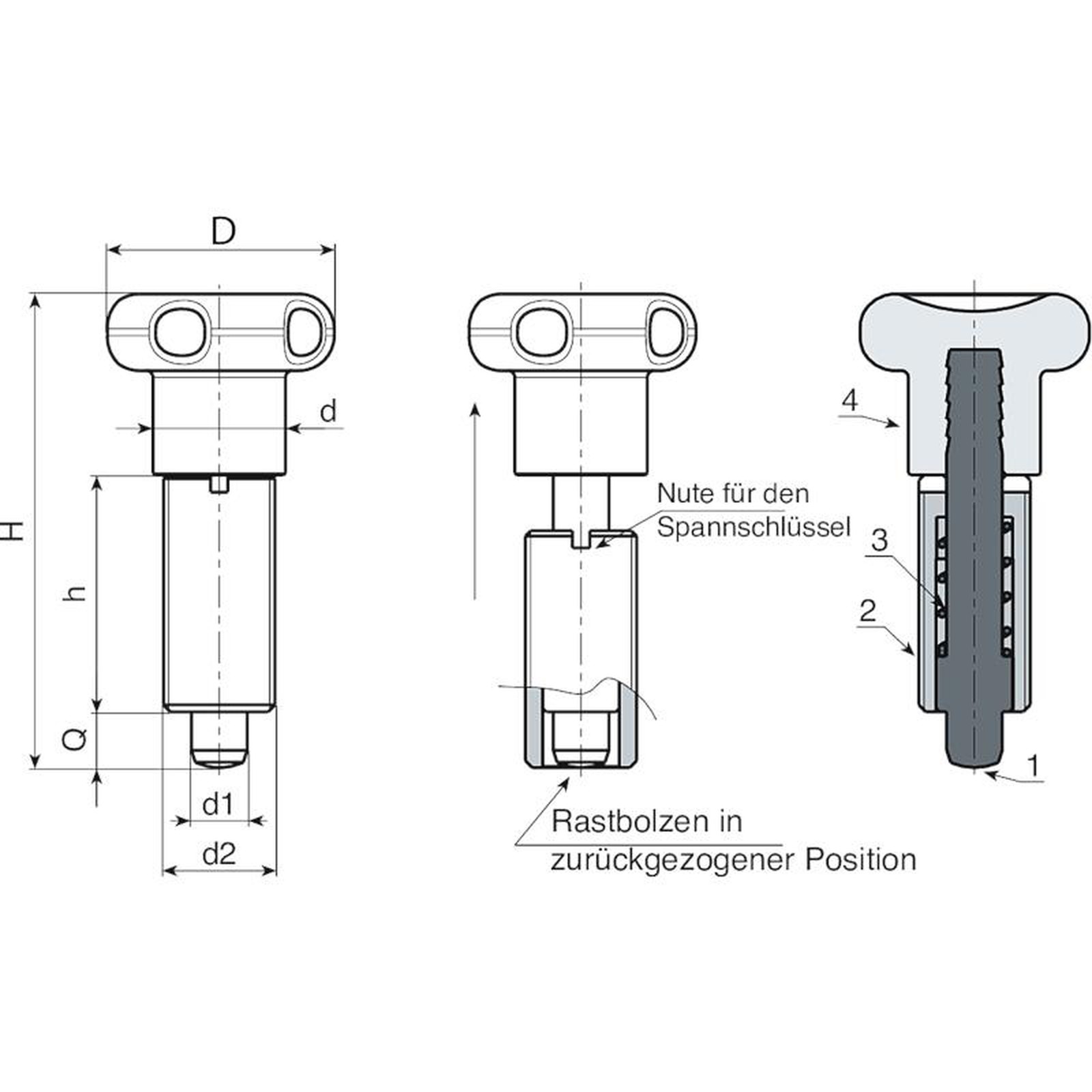

    Material:

    (3) Feder aus Edelstahl (AISI 301).

    (4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden. Öl- und fettbeständig.

    W804:

    (2) Gehäuse mit Außengewinde aus gehärtetem Stahl, mit 2 Nuten zur Schlüsselaufnahme.

    (1) Raststift aus hochfestem gehärtetem Stahl.

    W804CIN:

    (2) Gehäuse mit Außengewinde aus Edelstahl (AISI 303), mit 2 Nuten zur Schlüsselaufnahme.

    (1) Raststift aus Edelstahl (AISI 303).

    Oberfläche:

    (4) Matt.

    (1-2) Glatt.

    Farbe:

    (4) Schwarz (RAL 9011).

    W804:

    (1-2) Brüniert.

    W804CIN:

    (1-2) Natur.

    Befestigungsschlüssel:

    Auf Anfrage ist der Befestigungsschlüssel mit der Artikelnummer W807 erhältlich.

    ACHTUNG:

    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:

    Auf Anfrage und ab bestimmten Abnahmemengen ist der Griff erhältlich in den Farben der Tabelle.

    Auf Anfrage sind die Befestigungsschlüssel erhältlich.

    Datenblatt

    Ausführung W804 - aus brüniertem Stahl

    Code Art. D H h d2 d d1 -0,02 -0,04 Q Gewicht (g) Schlüssel
    W804.0005 W804.Q0501 22 45 22 M10x1 12 5 5 16 W807.05
    W804.0006 W804.Q0601 27 54 26 M12x1,5 14 6 6 28 W807.06
    W804.0007 W804.Q0801 33 68 34 M16x1,5 19 8 8 64 W807.08
    W804.0008 W804.Q1001 33 79 43 M20x1,5 19 10 10 113 W807.10

    Ausführung W804 CIN - aus Edelstahl (AISI 303)

    Code Art. D H h d2 d d1 -0,02 -0,04 Q Gewicht (g) Schlüssel
    W804.0001 W804.I0501CIN 22 45 22 M10x1 12 5 5 16 W807.05
    W804.0002 W804.I0601CIN 27 54 26 M12x1,5 14 6 6 28 W807.06
    W804.0003 W804.I0801CIN 33 68 34 M16x1,5 19 8 8 64 W807.08
    W804.0004 W804.I1001CIN 33 79 43 M20x1,5 19 10 10 113 W807.10
