RASTBOLZEN AUS STAHL MIT GRIFF
22
W800
Spintori filettati passo fine - con pomello
Material:
(3) Feder aus Edelstahl (AISI 301).
(4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden. Öl- und fettbeständig.
W800:
(2) Sechskantmutter aus hochfestem Stahl.
(1) Raststift aus hochfestem gehärtetem Stahl.
W800CIN:
(2) Sechskantmutter aus Edelstahl (AISI 303).
(1) Raststift aus Edelstahl (AISI 303).
Oberfläche:
(4) Matt.
(1-2-3) Glatt.
Farbe:
(4) Schwarz (RAL 9011).
W800:
(1-2) Brüniert.
W800CIN:
(1-2) Natur.
ACHTUNG:
> Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen ist der Griff erhältlich in den Farben der Tabelle.

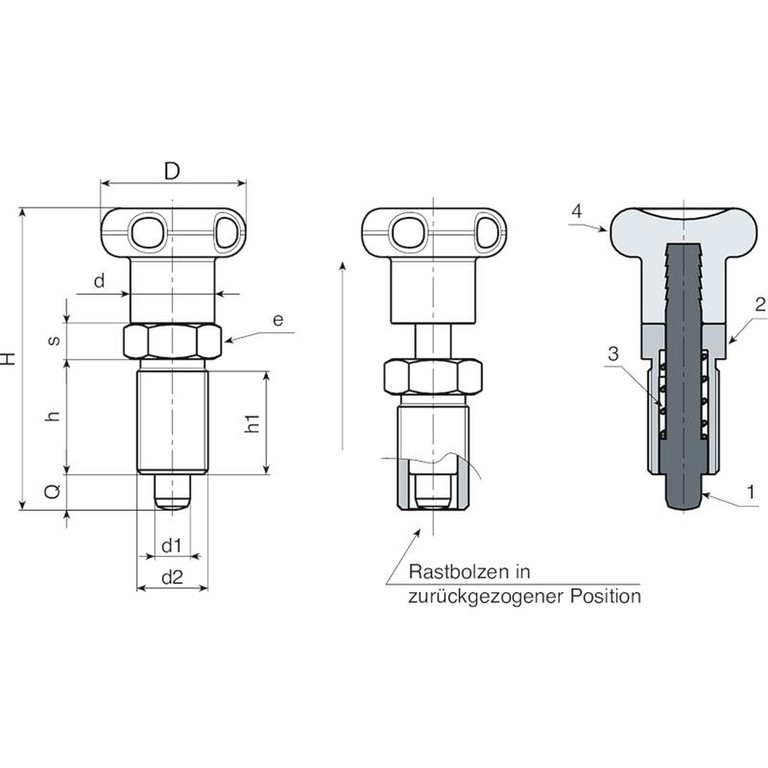

Ausführung W800 - aus brüniertem Stahl
Code | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Gewicht (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W800.0006 | W800.Q0501 | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 5 | 18 |
W800.0007 | W800.Q0601 | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 31 |
W800.0008 | W800.Q0801 | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 71 |
W800.0010 | W800.Q1001 | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 123 |
Ausführung W800 CIN - aus Edelstahl (AISI 303)
Code | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Gewicht (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W800.0001 | W800.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 5 | 18 |
W800.0002 | W800.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 31 |
W800.0003 | W800.I0801CIN | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | 71 |
W800.0005 | W800.I1001CIN | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 10 | 10 | 123 |
