RASTBOLZEN AUS STAHL MIT ZUGRING UND KONTERMUTTER

22

W798


Spintori filettati passo grosso - senza pomello

    Material:

    (1) Raststift aus Edelstahl (AISI 303).

    (3) Feder aus Edelstahl (AISI 302).

    (4) Zugring aus Edelstahl.

    W798:

    (2) Rastbolzenkorpus aus Automatenstahl.

    (5) Kontermutter aus Stahl (UNI 5589).

    W798 CIN:

    (2) Rastbolzenkorpus aus Edelstahl (AISI 303).

    (5) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).

    Oberfläche:

    W798:

    (2-5) Verzinkt.

    (1-4) Natur.

    W798 CIN:

    (1-2-4-5) Natur.

    ACHTUNG:

    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    > Die Mutter ist im Lieferzustand bereits montiert.

    Weitere Möglichkeiten:

    Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.

    Datenblatt

    Ausführung W798 - aus verzinktem Stahl

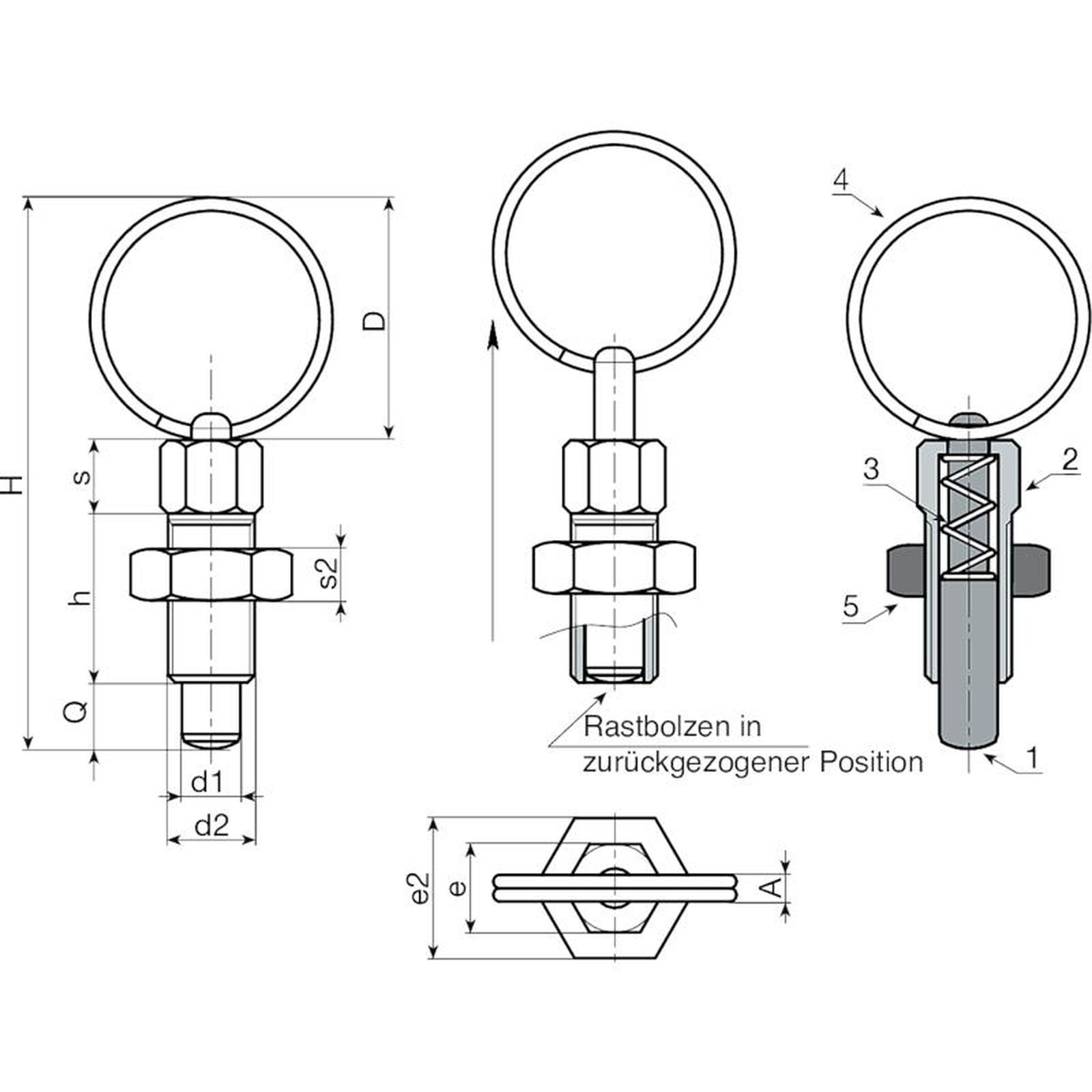

    Code Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q Gewicht (g)
    W798.0001 W798.J04 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
    W798.0003 W798.J05 19 46 16 2.5 8 6 M8 13 5 5 5 16
    W798.0005 W798.J06 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
    W798.0007 W798.J08 33 75 24 3.5 12 9 M12 19 7 8 8 50

    Ausführung W798 CIN - aus Edelstahl (AISI 303)

    Code Art. D H h A e s d2 e2 s2 d1 -0,02 -0,04 Q Gewicht (g)
    W798.0002 W798.J04CIN 15 35.5 12 2 6 4.5 M6 10 4 4 4 7
    W798.0004 W798.J05CIN 19 46 16 2.5 8 6 M8 13 5 5 5 16
    W798.0006 W798.J06CIN 27 60.5 20 3 10 7.5 M10 17 6 6 6 31
    W798.0008 W798.J08CIN 33 75 24 3.5 12 9 M12 19 7 8 8 50
