RASTBOLZEN AUS STAHL MIT ZUGRING

22

W797


Spintori filettati passo grosso - senza pomello

    Material:

    (1) Raststift aus Edelstahl (AISI 303).

    (3) Feder aus Edelstahl (AISI 302).

    (4) Zugring aus Edelstahl.

    W797:

    (2) Rastbolzenkorpus aus Automatenstahl.

    W797CIN:

    (2) Rastbolzenkorpus aus Edelstahl (AISI 303).

    Oberfläche:

    W797:

    (2) Verzinkt.

    (4) Natur.

    W797CIN:

    (1-2-4) Natur.

    ACHTUNG:

    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:

    Keine.

    Datenblatt

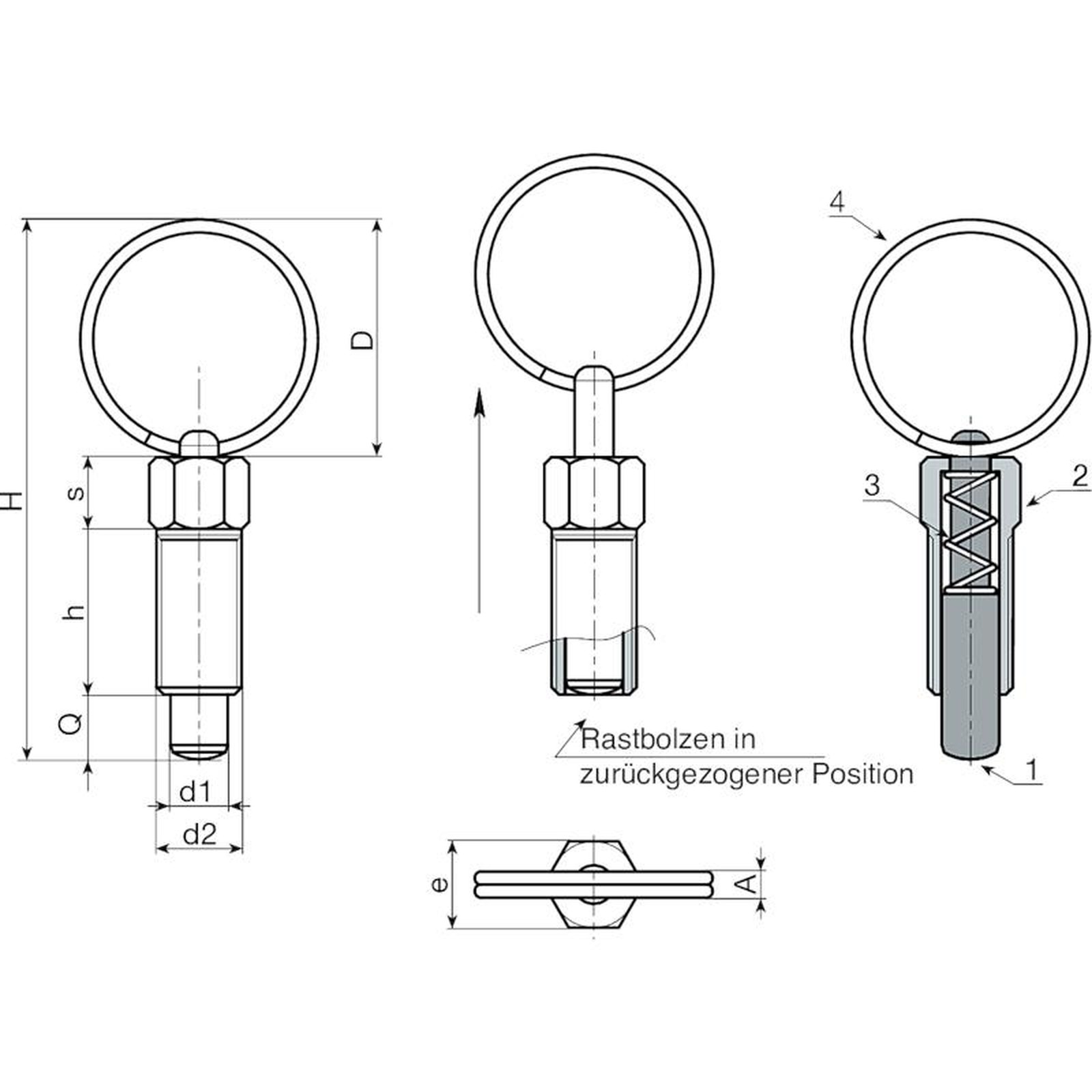

    Ausführung W797 - aus verzinktem Stahl

    Code Art. D H h A e s d2 d1 -0,02 -0,04 Q Gewicht (g)
    W797.0001 W797.J04 15 35.5 12 2 6 4.5 M6 4 4 5
    W797.0003 W797.J05 19 46 16 2.5 8 6 M8 5 5 11
    W797.0005 W797.J06 27 60.5 20 3 10 7.5 M10 6 6 23
    W797.0007 W797.J08 33 75 24 3.5 12 9 M12 8 8 38

    Ausführung W797 CIN - aus Edelstahl (AISI 303)

    Code Art. D H h A e s d2 d1 -0,02 -0,04 Q Gewicht (g)
    W797.0002 W797.J04CIN 15 35.5 12 2 6 4.5 M6 4 4 5
    W797.0004 W797.J05CIN 19 46 16 2.5 8 6 M8 5 5 11
    W797.0006 W797.J06CIN 27 60.5 20 3 10 7.5 M10 6 6 23
    W797.0008 W797.J08CIN 33 75 24 3.5 12 9 M12 8 8 38
