RASTBOLZEN AUS STAHL MIT GRIFF UND KONTERMUTTER
22
W796
Spintori filettati passo grosso - con pomello

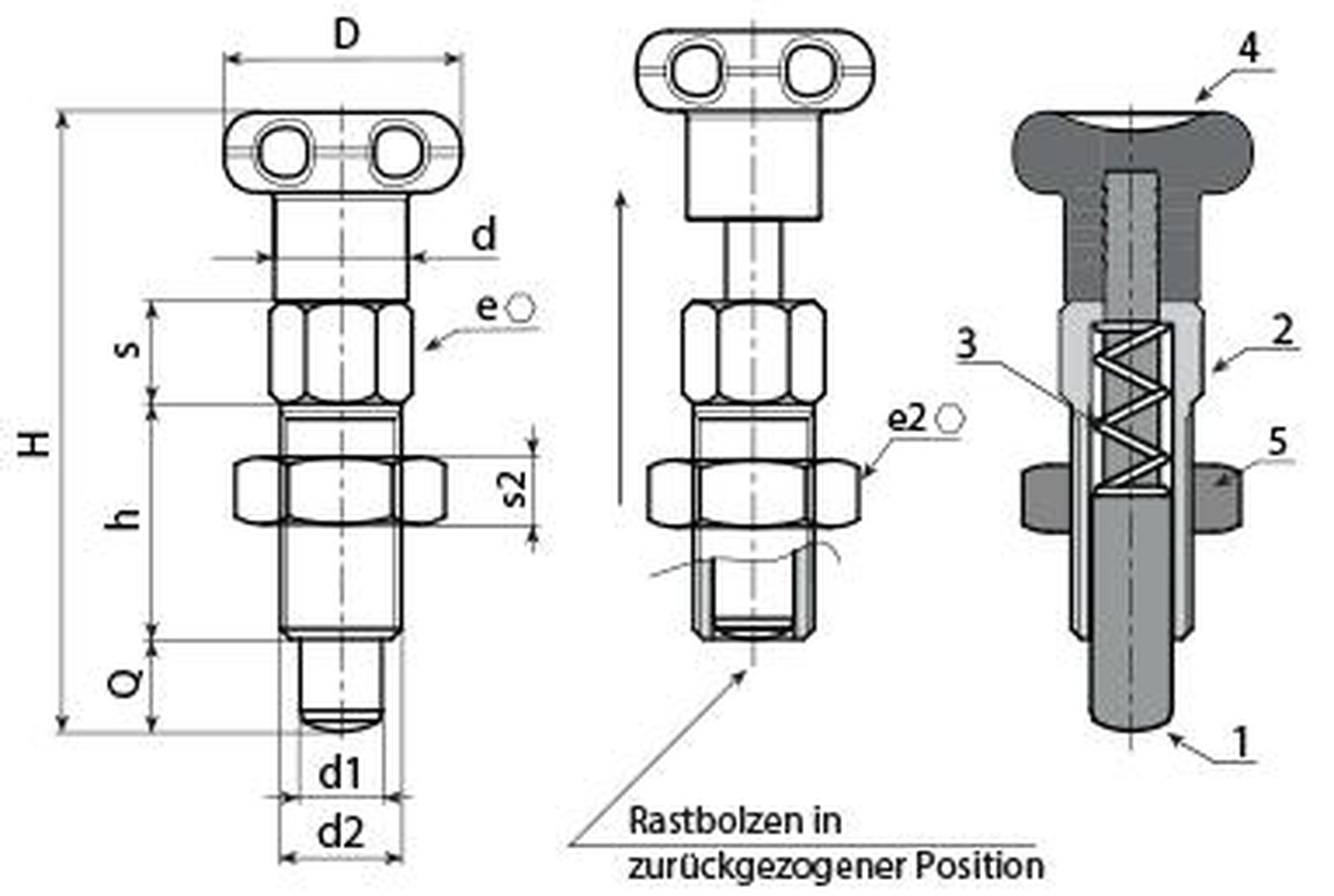

Material:
(1) Raststift aus Edelstahl (AISI 303).
(3) Feder aus Edelstahl (AISI 302).
(4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden. Öl- und fettbeständig.
W796:
(2) Rastbolzenkorpus aus Automatenstahl.
(5) Kontermutter aus Stahl (UNI 5589).
W796 CIN:
(2) Rastbolzenkorpus aus Edelstahl (AISI 303).
(5) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).
Oberfläche:
(4) Matt.
(1-2-5) Glatt.
Farbe:
(4) Schwarz (RAL 9011).
W796:
(2-5) Verzinkt.
W796 CIN:
(1-2-5) Natur.
ACHTUNG:
> Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
> Die Mutter ist im Lieferzustand bereits montiert.
Weitere Möglichkeiten:
Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.
Ausführung W796 - aus verzinktem Stahl
| Code | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W796.0001 | W796.J0401 | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 10 | 4 | 4 | 4 | 5 |
| W796.0003 | W796.J0501 | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 11 |
| W796.0005 | W796.J0601 | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 23 |
| W796.0007 | W796.J0801 | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 38 |
Ausführung W796 CIN - aus Edelstahl (AISI 303)
| Code | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W796.0002 | W796.J0401CIN | 14 | 7 | 33 | 12 | 6 | 5 | M6 | 10 | 4 | 4 | 4 | 5 |
| W796.0004 | W796.J0501CIN | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 11 |
| W796.0006 | W796.J0601CIN | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 23 |
| W796.0008 | W796.J0801CIN | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 38 |
