RASTBOLZEN AUS STAHL MIT GRIFF, RASTSPRERRE UND KONTERMUTTER
22
W794
Spintori filettati passo grosso - con pomello

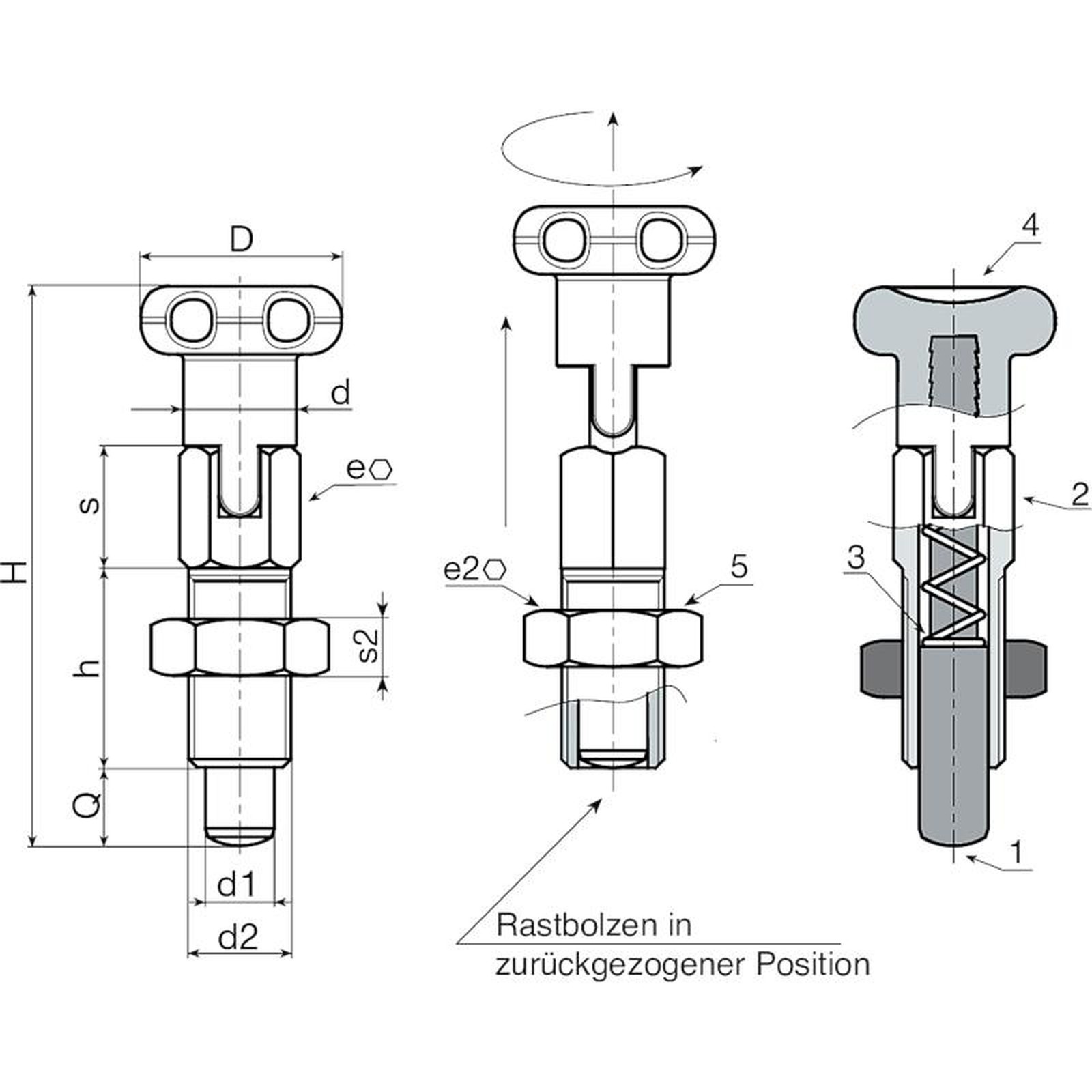

Material:
(1) Raststift aus Edelstahl (AISI 303).
(3) Feder aus Edelstahl (AISI 302).
(4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden. Öl- und fettbeständig.
W794:
(2) Rastbolzenkorpus mit Sperre, aus Automatenstahl.
(5) Kontermutter aus Stahl (UNI 5589).
W794 CIN:
(2) Rastbolzenkorpus mit Sperre, aus Edelstahl (AISI 303).
(5) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).
Oberfläche:
(4) Matt.
(1-2-5) Glatt.
Farbe:
(4) Schwarz (RAL 9011).
W794:
(2-5) Verzinkt.
W794 CIN:
(1-2-5) Natur.
ACHTUNG:
> Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
> Die Mutter ist im Lieferzustand bereits montiert.
Weitere Möglichkeiten:
Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.
Ausführung W794 - aus verzinktem Stahl
| Code | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W794.0001 | W794.J0401 | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 10 | 4 | 4 | 4 | 7 |
| W794.0003 | W794.J0501 | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 13 | 5 | 5 | 5 | 16 |
| W794.0005 | W794.J0601 | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 32 |
| W794.0007 | W794.J0801 | 24 | 13 | 58 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 51 |
Ausführung W794 CIN - aus Edelstahl (AISI 303)
| Code | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W794.0002 | W794.J0401CIN | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 10 | 4 | 4 | 4 | 7 |
| W794.0004 | W794.J0501CIN | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 13 | 5 | 5 | 5 | 16 |
| W794.0006 | W794.J0601CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 32 |
| W794.0008 | W794.J0801CIN | 24 | 13 | 58 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 51 |
