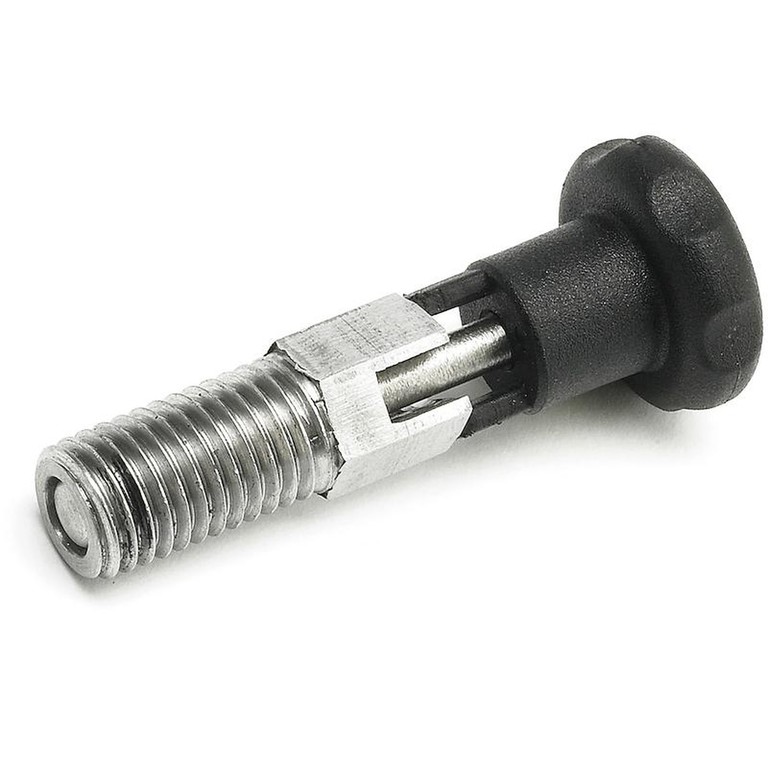

RASTBOLZEN AUS STAHL MIT GRIFF - MIT RASTSPERRE
22
W793
Spintori filettati passo grosso - con pomello

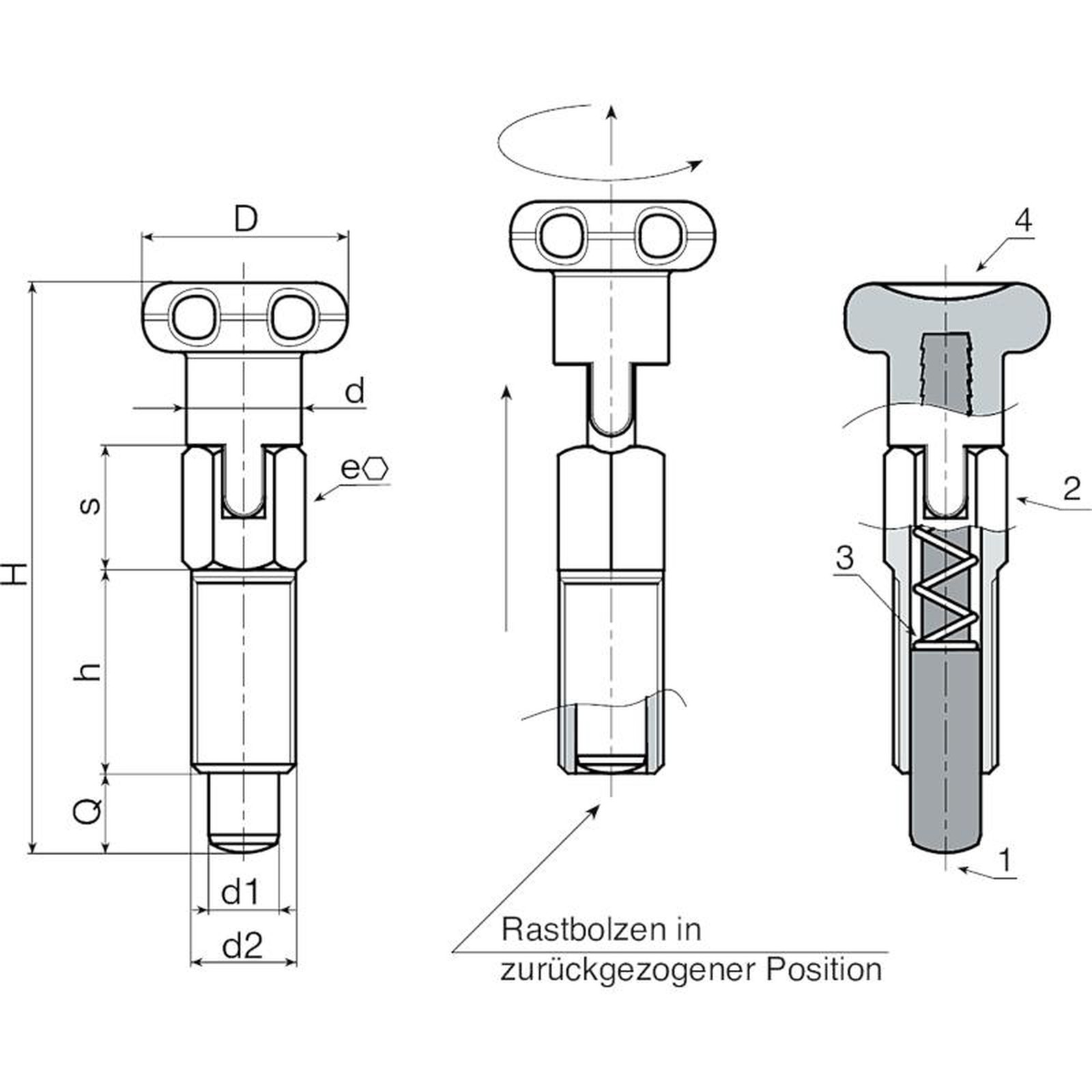

Material:
(1) Raststift aus Edelstahl (AISI 303).
(3) Feder aus Edelstahl (AISI 302).
(4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden. Öl- und fettbeständig.
W793:
(2) Rastbolzenkorpus mit Sperre, aus Automatenstahl.
W793 CIN:
(2) Rastbolzenkorpus mit Sperre, aus Edelstahl (AISI 303).
Oberfläche:
(4) Matt.
(1-2-3) Glatt.
Farbe:
(4) Schwarz (RAL 9011).
W793:
(2) Verzinkt.
W793 CIN:
(1-2) Natur.
ACHTUNG:
> Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
Weitere Möglichkeiten:
Keine.







Ausführung W793 - aus verzinktem Stahl
Code | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
---|---|---|---|---|---|---|---|---|---|---|---|
W793.0001 | W793.J0401 | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 4 | 4 | 5 |
W793.0003 | W793.J0501 | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 5 | 5 | 11 |
W793.0005 | W793.J0601 | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 24 |
W793.0007 | W793.J0801 | 21 | 12,5 | 64 | 20,5 | 12 | 14 | M12 | 8 | 8 | 39 |
Ausführung W793 CIN - aus Edelstahl (AISI 303)
Code | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
---|---|---|---|---|---|---|---|---|---|---|---|
W793.0002 | W793.J0401CIN | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 4 | 4 | 5 |
W793.0004 | W793.J0501CIN | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 5 | 5 | 11 |
W793.0006 | W793.J0601CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 24 |
W793.0008 | W793.J0801CIN | 21 | 12,5 | 64 | 20,5 | 12 | 14 | M12 | 8 | 8 | 39 |
