KURZER RASTBOLZEN AUS STAHL MIT GRIFF UND KONTERMUTTER
W781
Spintori filettati passo fine - con pomello
Material:
(4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden. Öl- und fettbeständig.
(5) Abdeckung aus Polyamid. Öl- und fettbeständig.
W781:
(3) Feder aus verzinktem Stahl.
(2) Sechskantmutter aus hochfestem Stahl.
(1) Raststift aus hochfestem gehärtetem Stahl.
(6) Befestigungsschraube des Griffes mit Innensechskant aus verzinktem Stahl (ISO 7046).
(8) Kontermutter aus Stahl (UNI 5589).
W781CIN:
(3) Feder aus Edelstahl (AISI 301).
(2) Sechskantmutter aus Edelstahl (AISI 303).
(1) Raststift aus Edelstahl (AISI 303).
(6) Befestigungsschraube des Griffes mit Innensechskant aus verzinktem Stahl (ISO 7046).
(8) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).
Oberfläche:
(4-5) Matt.
(1-2-3-8) Glatt.
Farbe:
(4) Schwarz (RAL 9011).
(5) Grau (RAL 7035).
W781:
(1-2-8) Brüniert.
W781CIN:
(1-2-8) Natur.
ACHTUNG:
> Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
> Die Mutter ist im Lieferzustand bereits montiert.
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen ist der Griff erhältlich in den Farben der Tabelle.
Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.









Ausführung W781 - aus brüniertem Stahl

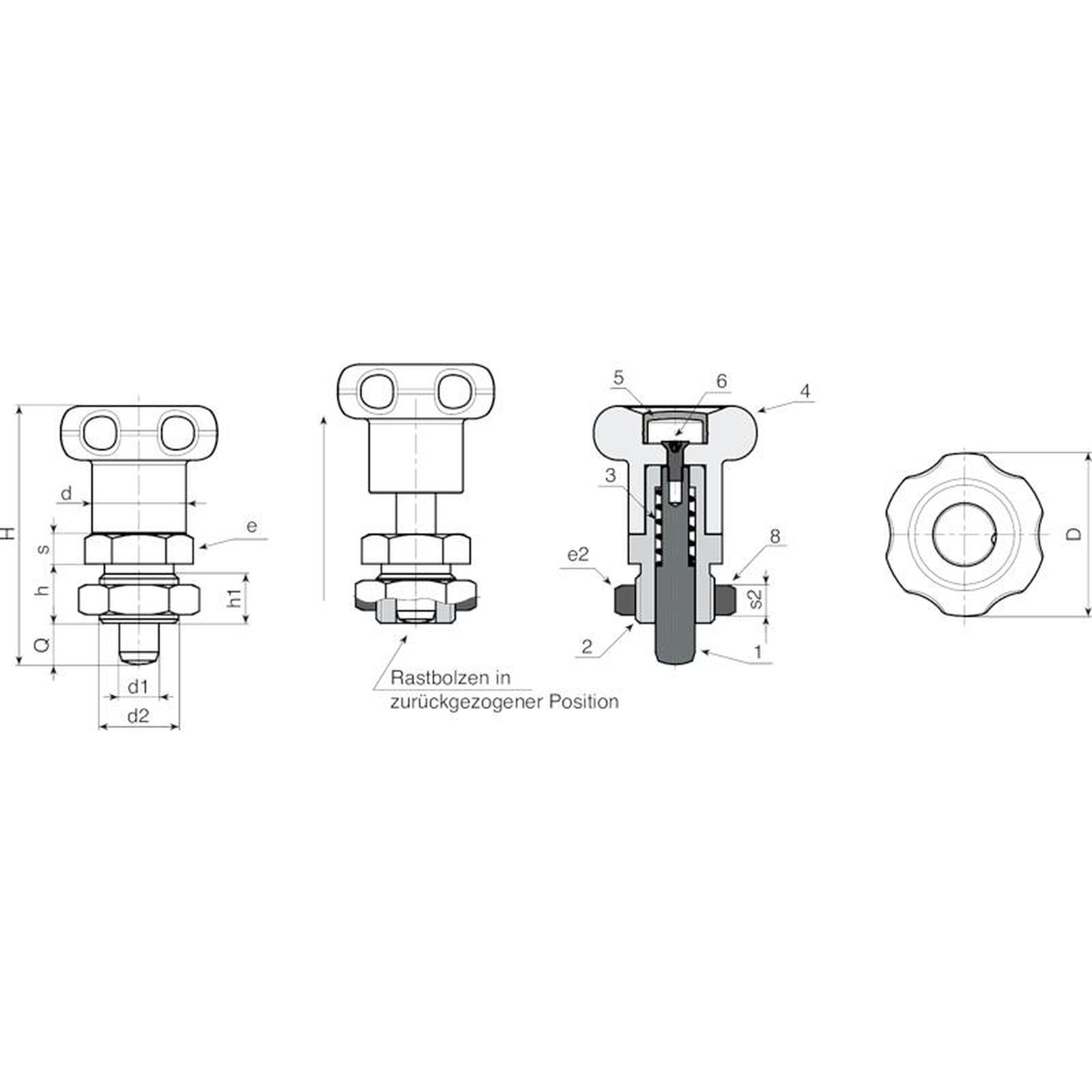

Code | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
W781.0003 | W781.Q0601 | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 19 | 7 | 6 | 6 | 41 |
W781.0004 | W781.Q0801 | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 24 | 8 | 8 | 8 | 75 |
Ausführung W781 CIN - aus Edelstahl (AISI 303)
Code | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
W781.0001 | W781.I0601CIN | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 19 | 7 | 6 | 6 | 41 |
W781.0002 | W781.I0801CIN | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 24 | 8 | 8 | 8 | 75 |
