KURZER RASTBOLZEN AUS STAHL MIT GRIFF

22

W780


Spintori filettati passo fine - con pomello

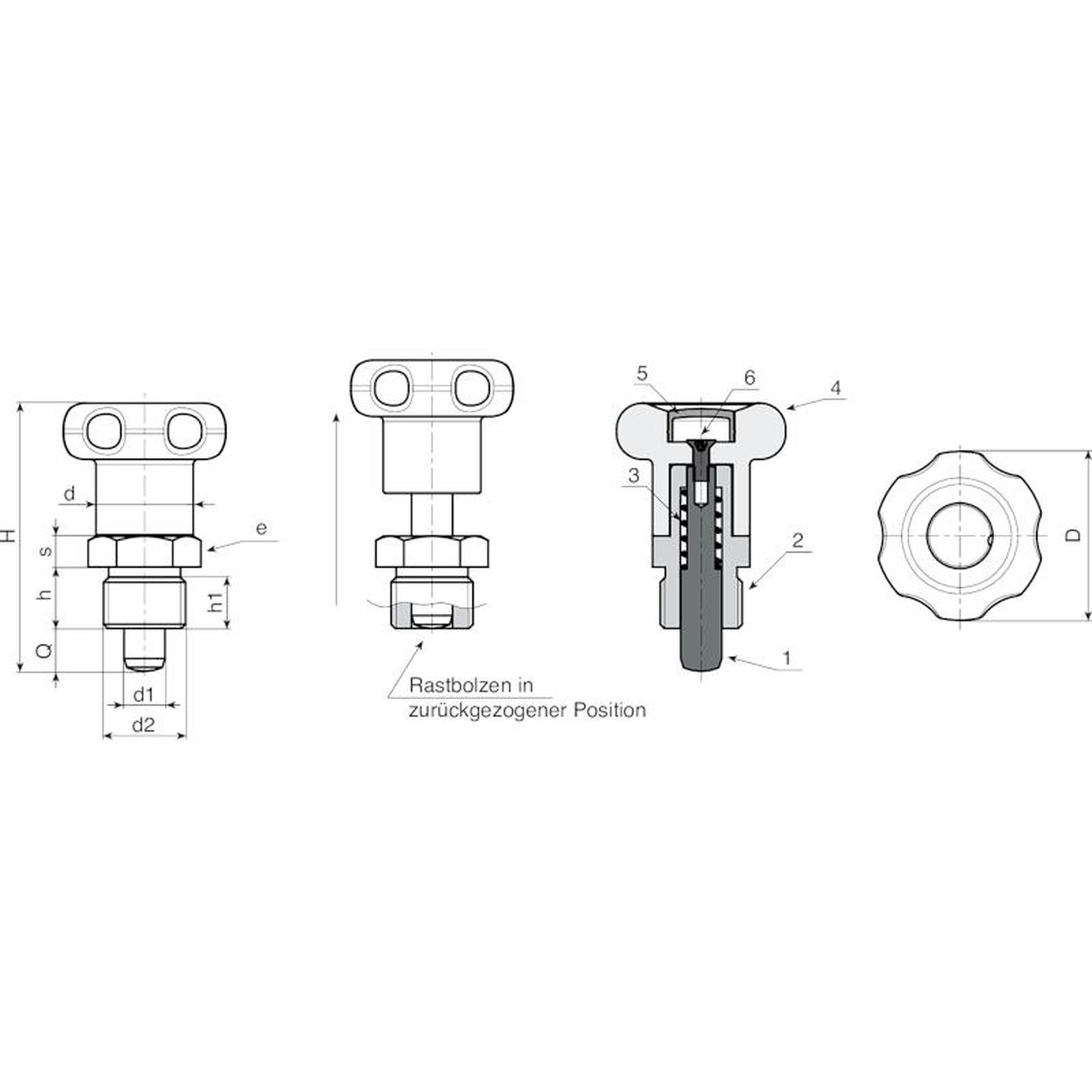

    Material:

    (4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden. Öl- und fettbeständig.

    (5) Abdeckung aus Polyamid. Öl- und fettbeständig.

    W780:

    (3) Feder aus verzinktem Stahl.

    (2) Sechskantmutter aus hochfestem Stahl.

    (1) Raststift aus hochfestem gehärtetem Stahl.

    (6) Befestigungsschraube des Griffes mit Innensechskant aus verzinktem Stahl (ISO 7046).

    W780CIN:

    (3) Feder aus Edelstahl (AISI 301).

    (2) Sechskantmutter aus Edelstahl (AISI 303).

    (1) Raststift aus Edelstahl (AISI 303).

    (6) Befestigungsschraube des Griffes mit Innensechskant aus verzinktem Stahl (ISO 7046).

    Oberfläche:

    (4-5) Matt.

    (1-2-3) Glatt.

    Farbe:

    (4) Schwarz (RAL 9011).

    (5) Grau (RAL 7035).

    W780:

    (1-2) Brüniert.

    W780CIN:

    (1-2) Natur.

    ACHTUNG:

    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:

    Auf Anfrage und ab bestimmten Abnahmemengen ist der Griff erhältlich in den Farben der Tabelle.

    Datenblatt

    Ausführung W780 - aus brüniertem Stahl

    Code Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q Gewicht (g)
    W780.0003 W780.Q0601 27 43 10 8 M12x1,5 14 17 5 6 6 31
    W780.0004 W780.Q0801 33 52 12 10 M16x1,5 19 19 6 8 8 57

    Ausführung W780 CIN - aus Edelstahl (AISI 303)

    Code Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q Gewicht (g)
    W780.0001 W780.I0601CIN 27 43 10 8 M12x1,5 14 17 5 6 6 31
    W780.0002 W780.I0801CIN 33 52 12 10 M16x1,5 19 19 6 8 8 57
