22

W737CIN

RASTBOLZEN AUS EDELSTAHL MIT GRIFF UND RASTSPERRE

Rastbolzen mit grober Steigung - Ganzedelstahl

Datenblatt Weitere Informationen

Produktvarianten

22

W738CIN

RASTBOLZEN AUS EDELSTAHL MIT GRIFF UND RASTSPERRE - MIT KONTERMUTTER ERHÄLTLICH

Rastbolzen mit grober Steigung - Ganzedelstahl

Alternativprodukte

22

W735CIN

RASTBOLZEN AUS EDELSTAHL MIT GRIFF

Rastbolzen mit grober Steigung - Ganzedelstahl
22

W736CIN

RASTBOLZEN AUS EDELSTAHL MIT GRIFF - MIT KONTERMUTTER ERHÄLTLICH

Rastbolzen mit grober Steigung - Ganzedelstahl
22

W738CIN

RASTBOLZEN AUS EDELSTAHL MIT GRIFF UND RASTSPERRE - MIT KONTERMUTTER ERHÄLTLICH

Rastbolzen mit grober Steigung - Ganzedelstahl
22

W793

RASTBOLZEN AUS STAHL MIT GRIFF - MIT RASTSPERRE

Rastbolzen mit grober Steigung - mit Griff
22

W794

RASTBOLZEN AUS STAHL MIT GRIFF, RASTSPRERRE UND KONTERMUTTER

Rastbolzen mit grober Steigung - mit Griff
22

W795

RASTBOLZEN AUS STAHL MIT GRIFF

Rastbolzen mit grober Steigung - mit Griff
22

W797

RASTBOLZEN AUS STAHL MIT ZUGRING

Rastbolzen mit grober Steigung - ohne Griff
22

W798

RASTBOLZEN AUS STAHL MIT ZUGRING UND KONTERMUTTER

Rastbolzen mit grober Steigung - ohne Griff

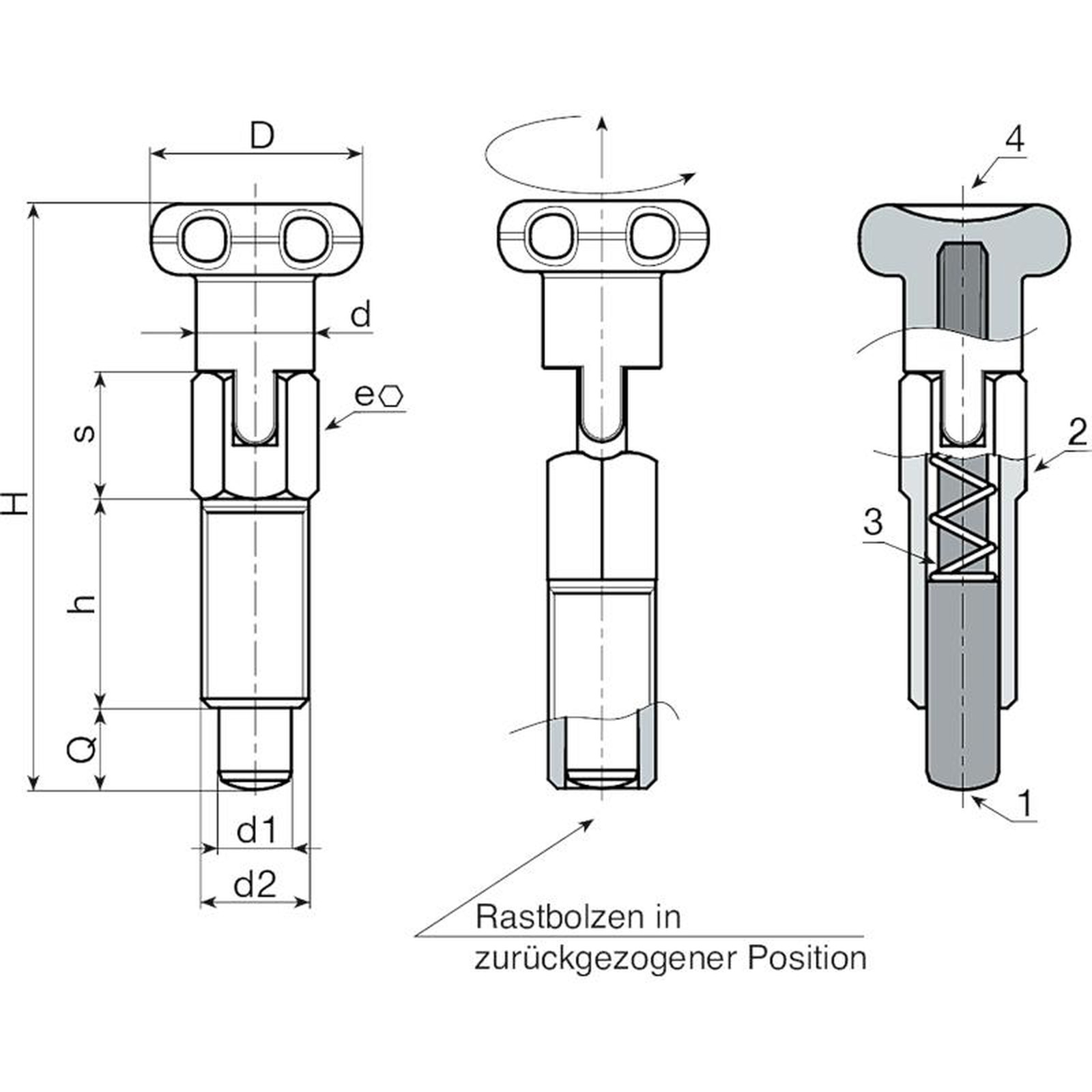

Material:

(1) Raststift aus Edelstahl (AISI 303).

(2) Rastbolzenkorpus mit Sperre, aus Edelstahl (AISI 303).

(3) Feder aus Edelstahl (AISI 301).

(4) Sterngriff aus Edelstahl (AISI 303).

Oberfläche:

Matt.

Farbe:

Natur.

ACHTUNG:

> Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

Weitere Möglichkeiten:

Auf Anfrage und ab bestimmten Abnahmemengen kann der Rastbolzen in Einzelteilen geliefert werden.

Ausführung W737 - ohne Mutter

Code	Art.	D	d	H	h	e	s	d2	d1 -0,02 -0,04	Q	Gewicht (g)
W737.0001	W737.I05CIN	18	9	46	16	8	10	M08	5	5	26
W737.0002	W737.I06CIN	22	11	55	20	10	11	M10	6	6	53
W737.0003	W737.I08CIN	24	13	66	24	12	14	M12	8	8	74
