RASTBOLZEN AUS EDELSTAHL MIT GRIFF

22

W735CIN


Spintori filettati passo grosso - Inox integrale

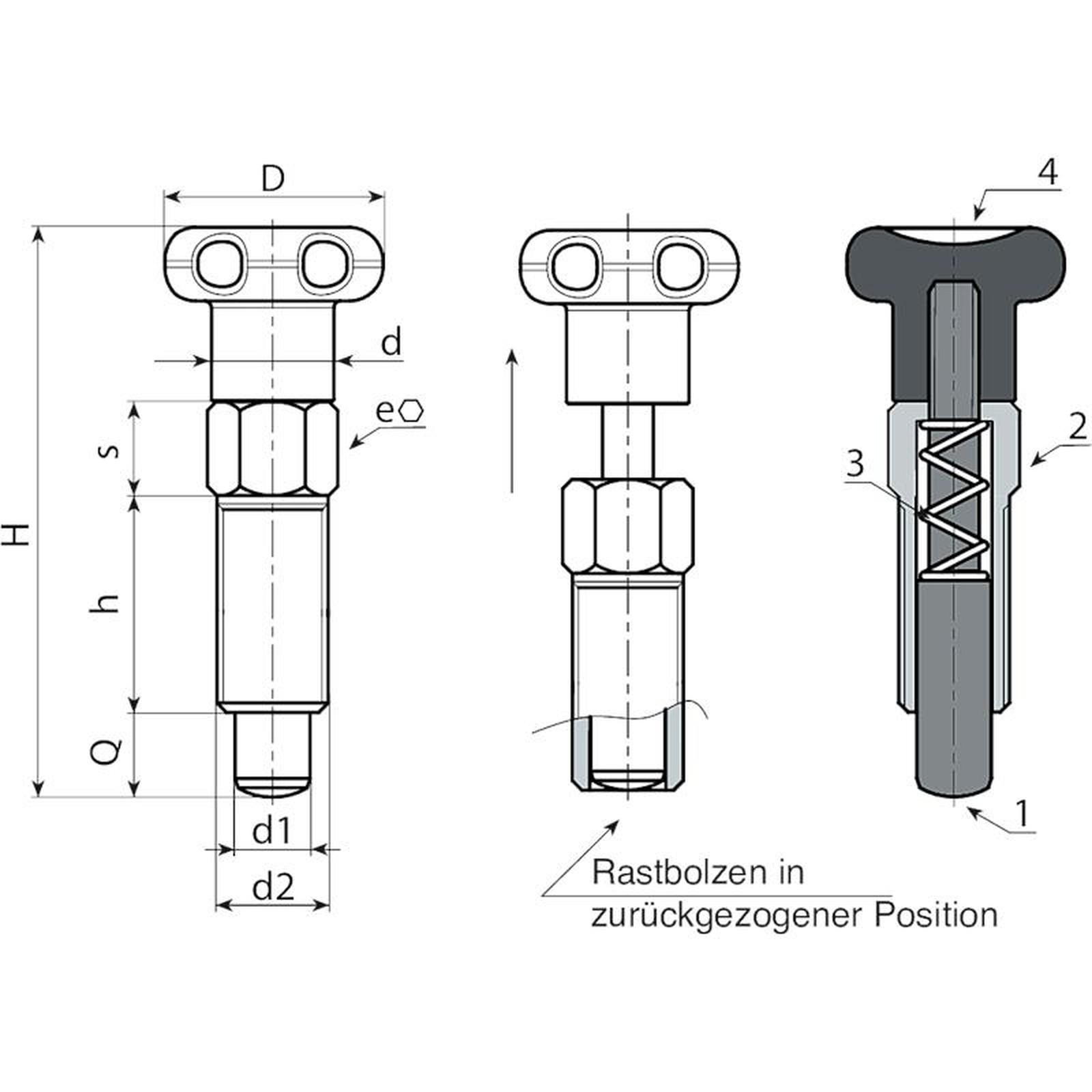

    Material:

    (1) Raststift aus Edelstahl (AISI 303).

    (2) Rastbolzenkorpus aus Edelstahl (AISI 303).

    (3) Feder aus Edelstahl (AISI 301).

    (4) Sterngriff aus Edelstahl (AISI 303).

    Oberfläche:

    Matt.

    Farbe:

    Natur.

    ACHTUNG:

    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    Weitere Möglichkeiten:

    Auf Anfrage und ab bestimmten Abnahmemengen kann der Rastbolzen in Einzelteilen geliefert werden.

    Datenblatt

    Ausführung W735CIN - ohne Mutter

    Code Art. D d H h e s d2 d1 -0,02 -0,04 Q Gewicht (g)
    W735.0001 W735.I05CIN 18 9 42 16 8 6 M8 5 5 21
    W735.0002 W735.I06CIN 22 11 52 20 10 7,5 M10 6 6 23
    W735.0003 W735.I08CIN 24 13 61 24 12 9 M12 8 8 69
