RASTBOLZEN AUS EDELSTAHL MIT GRIFF
22
W720CIN
Spintori filettati passo fine - Inox integrale

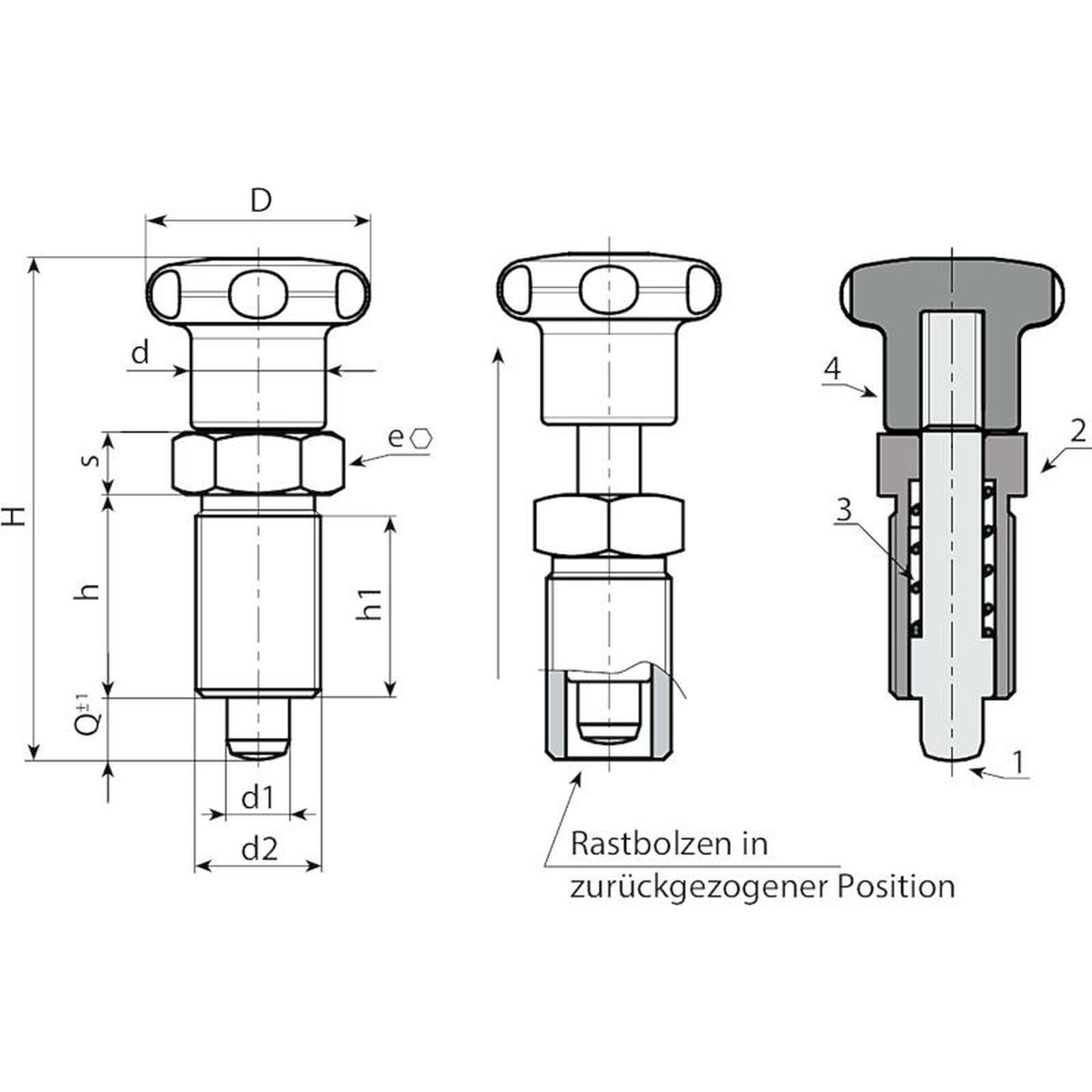

Material:
(1) Raststift aus Edelstahl (AISI 303).
(2) Sechskantmutter aus Edelstahl (AISI 303).
(3) Feder aus Edelstahl (AISI 301).
(4) Sterngriff aus Edelstahl (AISI 303).
Oberfläche:
Matt.
Farbe:
Natur.
ACHTUNG:
> Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen kann der Rastbolzen in Einzelteilen geliefert werden.







Ausführung W720CIN - ohne Mutter
Code | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Gewicht (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W720.0001 | W720.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 5 | 5 | - |
W720.0002 | W720.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | - |
W720.0003 | W720.I0801CIN | 32 | 67 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 8 | 8 | - |
W720.0004 | W720.I1001CIN | 32 | 79 | 33 | 30 | M20x1,5 | 20 | 22 | 10 | 10 | 10 | 190 |
