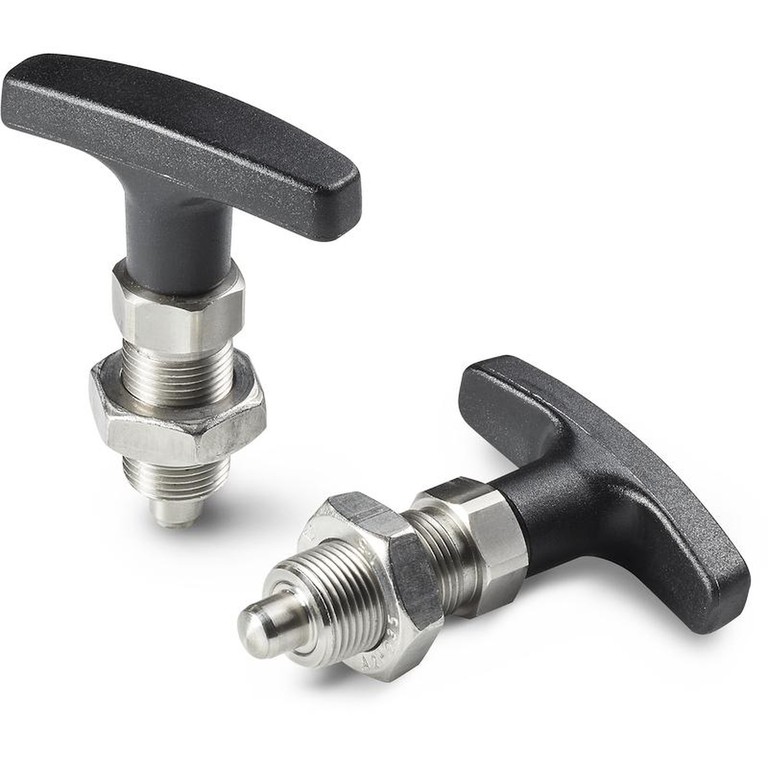

RASTBOLZEN AUS STAHL MIT T-GRIFF UND KONTERMUTTER

22

W271


Spintori filettati passo fine - con pomello

    Material:

    (3) Feder aus Edelstahl (AISI 301).

    (4) T-Griff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden. Öl- und fettbeständig.

    W271:

    (2) Sechskantmutter aus hochfestem Stahl.

    (1) Raststift aus hochfestem gehärtetem Stahl.

    (5) Kontermutter aus Stahl (UNI 5589).

    W271CIN:

    (2) Sechskantmutter aus Edelstahl (AISI 303).

    (1) Raststift aus Edelstahl (AISI 303).

    (5) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).

    Oberfläche:

    (4) Matt.

    (1-2-3-5) Glatt.

    Farbe:

    (4) Schwarz (RAL 9011).

    W271: (1-2-5) Brüniert.

    W271CIN: (1-2-5) Natur.

    ACHTUNG:

    > Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.

    > Die Mutter ist im Lieferzustand bereits montiert.

    Weitere Möglichkeiten:

    Auf Anfrage und ab bestimmten Abnahmemengen ist der T-Griff erhältlich in den Farben der Tabelle.

    Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.

    Datenblatt

    Ausführung W271 - aus brüniertem Stahl

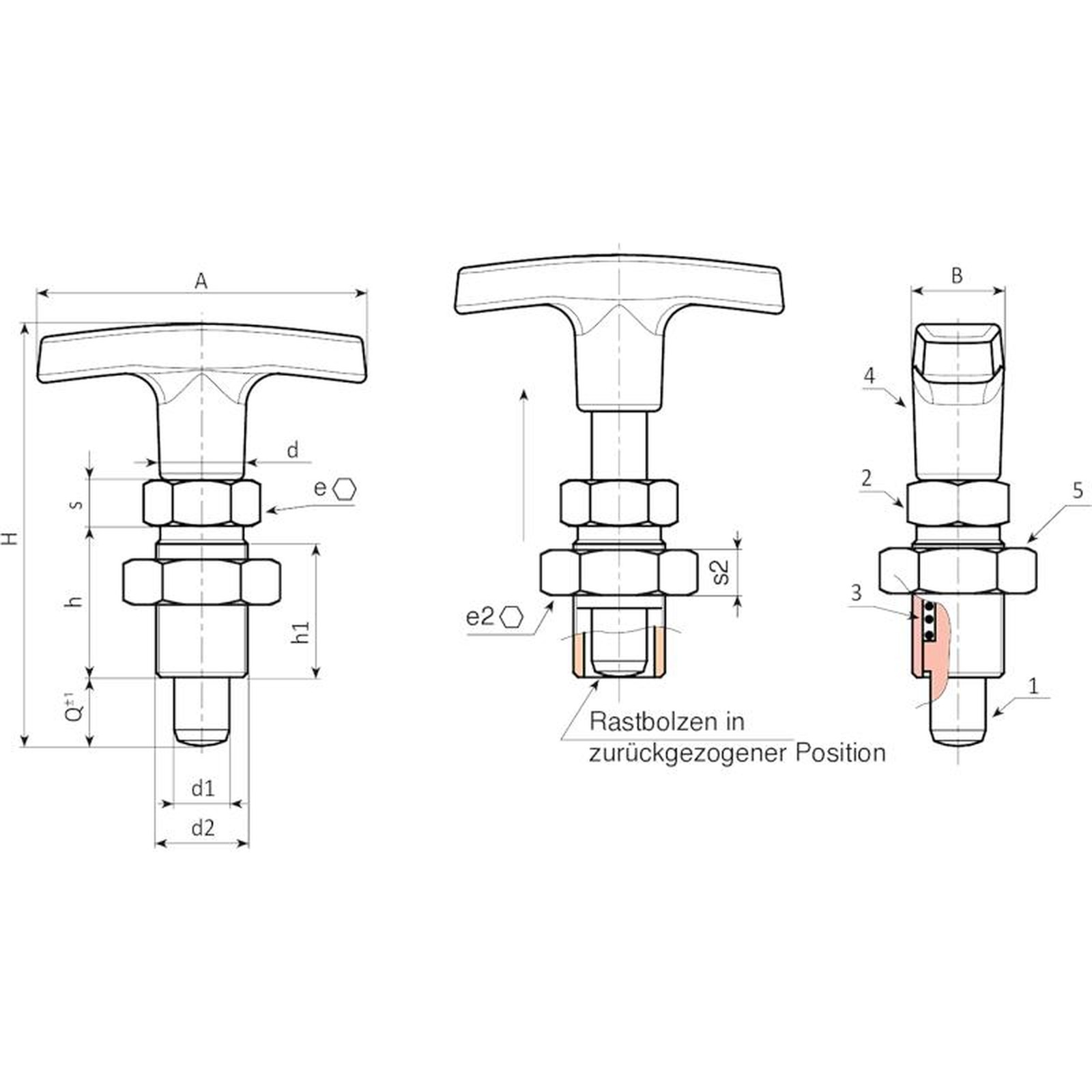

    Code Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q Gewicht (g)
    W271.0005 W271.Q0501 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
    W271.0006 W271.Q0601 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
    W271.0007 W271.Q0801 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
    W271.0008 W271.Q1001 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161

    Ausführung W271 CIN - aus Edelstahl (AISI 303)

    Code Art. A B H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q Gewicht (g)
    W271.0001 W271.I0501CIN 50 15 51 17 15 M10x1 14 12 5 17 5 5 5 34
    W271.0002 W271.I0601CIN 50 15 56 20 18 M12x1,5 14 14 6 19 6 6 6 45
    W271.0003 W271.I0801CIN 60 18 75 26 24 M16x1,5 16,5 19 8 24 8 8 8 90
    W271.0004 W271.I1001CIN 72 20 87 33 31 M20x1,5 18,5 22 10 30 9 10 10 161
