RASTBOLZEN AUS STAHL MIT T-GRIFF
22
W270
Spintori filettati passo fine - con pomello

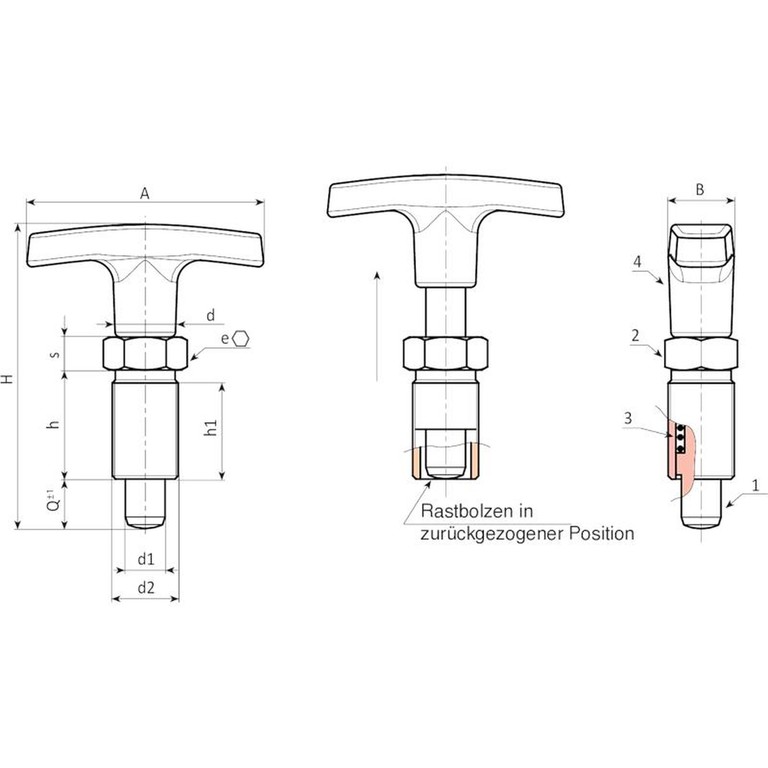

Material:
(3) Feder aus Edelstahl (AISI 301).
(4) T-Griff aus Polyamid glasfaserverstärkt (PA6+GF). Kann nicht demontiert werden. Öl- und fettbeständig.
W270:
(2) Sechskantmutter aus hochfestem Stahl.
(1) Raststift aus hochfestem gehärtetem Stahl.
W270CIN:
(2) Sechskantmutter aus Edelstahl (AISI 303).
(1) Raststift aus Edelstahl (AISI 303).
Oberfläche:
(4) Matt.
(1-2-3-5) Glatt.
Farbe:
(4) Schwarz (RAL 9011).
W270:
(1-2-5) Brüniert.
W270CIN:
(1-2-5) Natur.
ACHTUNG:
> Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen ist der T-Griff erhältlich in den Farben der Tabelle.
Ausführung W270 - aus brüniertem Stahl
| Code | Art. | A | B | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W270.0007 | W270.Q0501 | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 5 | 5 | 29 |
| W270.0008 | W270.Q0601 | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 36 |
| W270.0009 | W270.Q0801 | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 8 | 8 | 73 |
| W270.0010 | W270.Q1001 | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 10 | 10 | 136 |
Ausführung W270CIN - aus Edelstahl (AISI 303)
| Code | Art. | A | B | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W270.0001 | W270.I0501CIN | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 5 | 5 | 29 |
| W270.0002 | W270.I0601CIN | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 36 |
| W270.0003 | W270.I0801CIN | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 8 | 8 | 73 |
| W270.0004 | W270.I1001CIN | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 10 | 10 | 136 |
