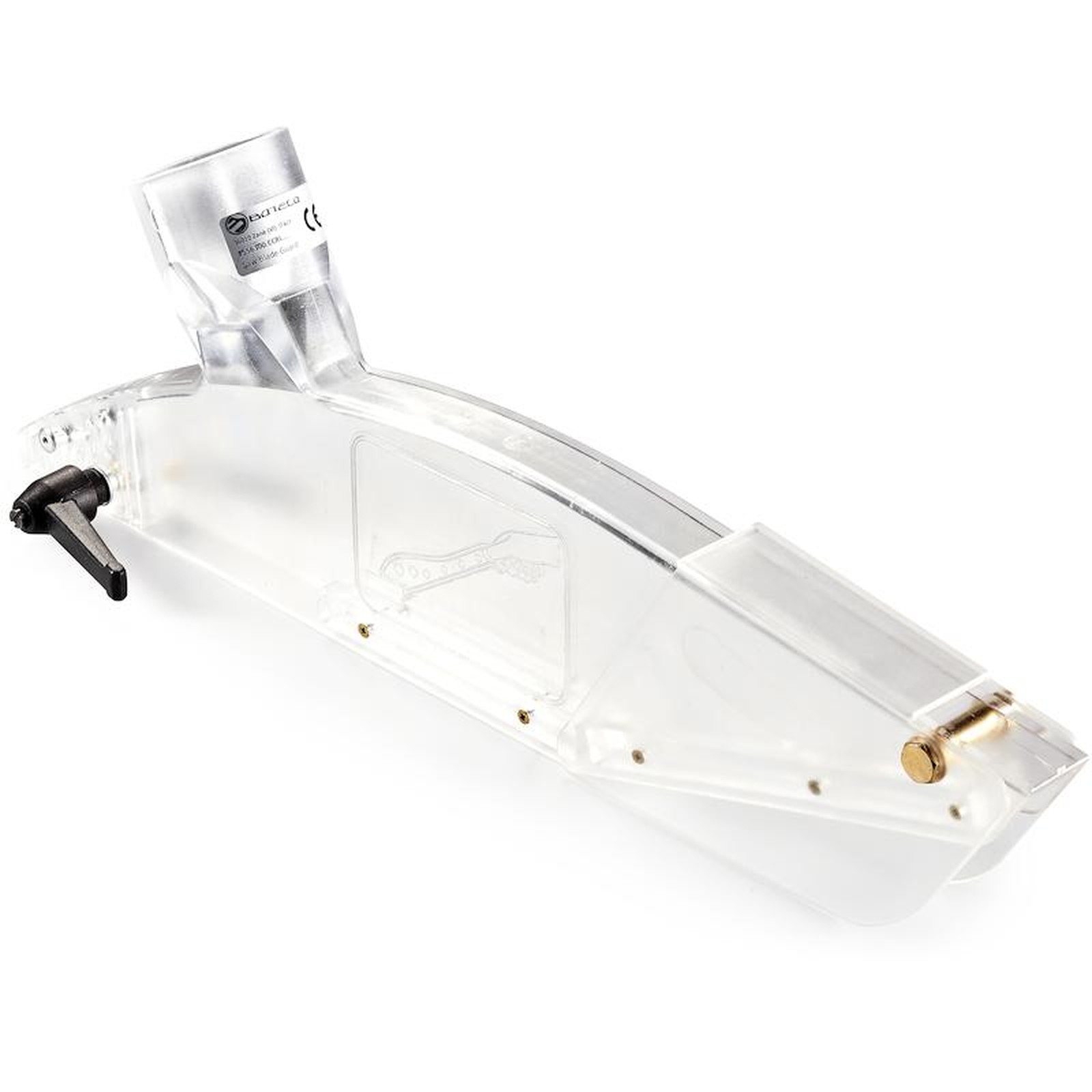

SÄGEBLATTABDECKUNG / SCHUTZHAUBE
20
T559
Accessori per macc. a legno
Material:
(1-2-9) Polycarbonat.
Oberfläche:
Matt.
Farbe:
Transparent.
Einsatz:
(3) Niet aus Aluminium AL4.010 4.0x10.
(4) Durchgangsgewinde aus Messing.
(5) Scheibe aus verzinktem Stahl.
(6) Spannstift d.6x30 aus brüniertem elastischem Stahl DIN 148.
(7) Gewindeschneidende Schraube M3x10 aus Messing DIN 97.
(8) Stift für die Befestigung der Verlängerung, aus Messing.
(9) Verlängerung der Abdeckung bei Vorritzsystemen.
Arretierhebel:
Rastenhebel Art. A523065.TM08X3001.
Weitere Möglichkeiten:
Saugrohradapter schwarz D. 40, separat zu bestellen - Art. T556040.T01.

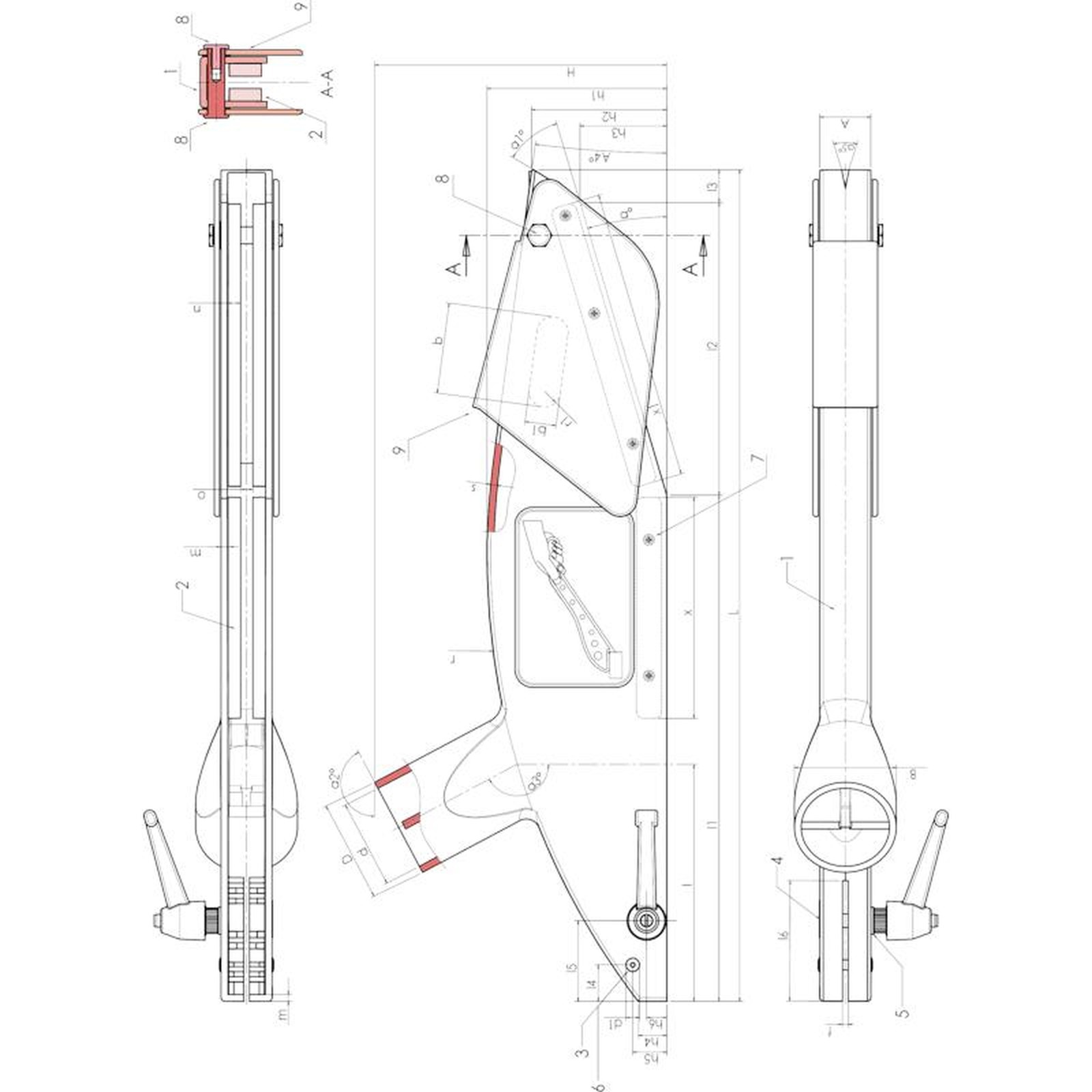

| Code | Art. | L | A | B | H | D | d | d1 | l | l1 | l2 | l3 | l4 | l5 | l6 | h1 | h2 | h3 | h4 | h5 | h6 | a° | a1° | a2° | a3° | a4° | a5° | b | b1 | f | m | n | o | r | r1 | s | x | x1 | W | K | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T559300.0001 | T559300.CCRI | 490 | 30 | 60 | 172 | 60 | 53 | 6 | 145 | 297 | 176 | 17 | 21.5 | 47.5 | 70 | 105 | 79.5 | 52 | 14.5 | 20 | 11.5 | 16.5 | 41 | 152 | 152 | 7.5 | 22 | 56 | 21 | 3 | 4 | 7 | 8 | 430 | 10 | 4 | 130 | 170 | 192 | 13 | 650 |
