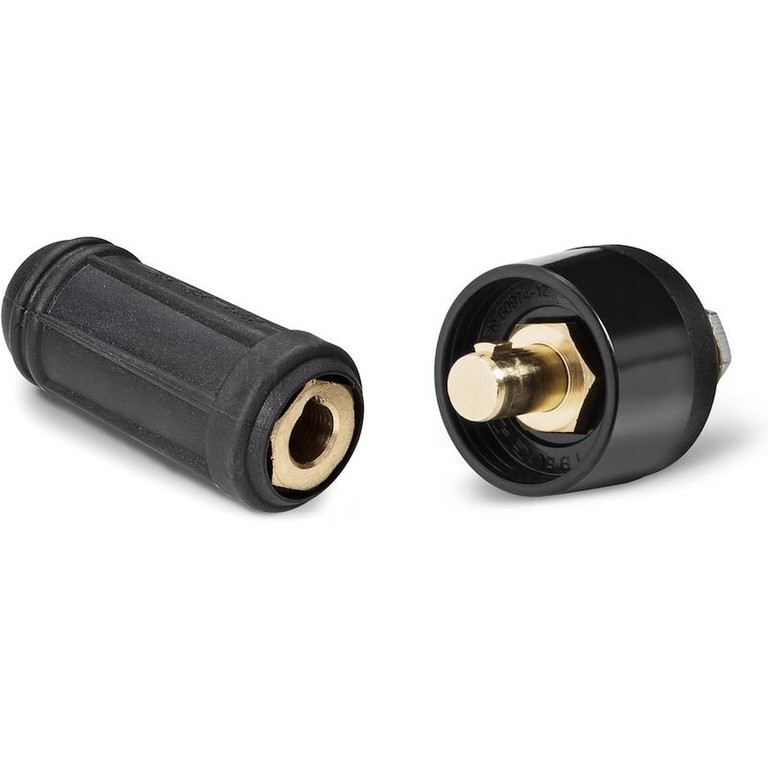

EINBAUSTECKER MIT ANSCHLUSSSCHRAUBE
19
S114
Attacchi rapidi DINS
Material:
Phenolharz.
Öl- und fettbeständig.
Gegen hohe Temperaturen beständig.
Oberfläche:
Hochglanz.
Farbe:
Schwarz (RAL 9011).

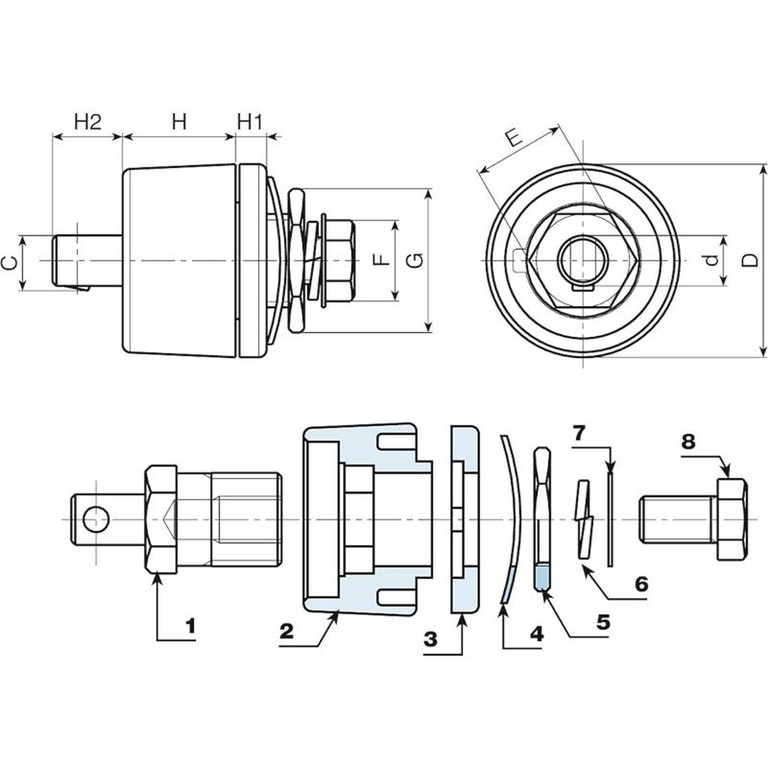

Einsatz:
(1) Einsatz aus Messing mit Stecker UNI.
(4) F25-00:
Zahnscheibe aus brüniertem Stahl DIN 6798.
(4) F35-00:
Gewellte Scheibe aus brüniertem Stahl DIN 137.
(4) F70-95:
Gewellte Scheibe aus brüniertem Stahl DIN 137.
(5) Flache Sechsmantmutter aus passiviertem gelbem Stahl.
(6) Federring aus brüniertem Stahl UNI 1751.
(7) Scheibe aus passiviertem gelbem Stahl.
(8) Sechskantschraube gelb passiviert DIN933/UNI 5739.
Weitere Möglichkeiten:
Keine.
| Code | Art. | D | H | H1 | H2 | d | c | E | F | G | Gewicht (g) | Amp. Max |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S114.0001 | S114.M2500 | 33 | 14 | 4 | 7 | 9 | 9.5 | 14 | 13 | 22 | 60 | 200 |
| S114.0002 | S114.M3550 | 50.5 | 29 | 7 | 9 | 13 | 14 | 21 | 17 | 27 | 194 | 400 |
| S114.0003 | S114.M7000 | 50.5 | 29 | 7 | 9 | 13 | 14 | 24 | 19 | 32 | 242 | 500 |
