VERTIKALSCHARNIERE AUS ZAMAK, MIT EINZELNEM GEWINDEANSCHLUSS
15
O520
Cerniere in zama

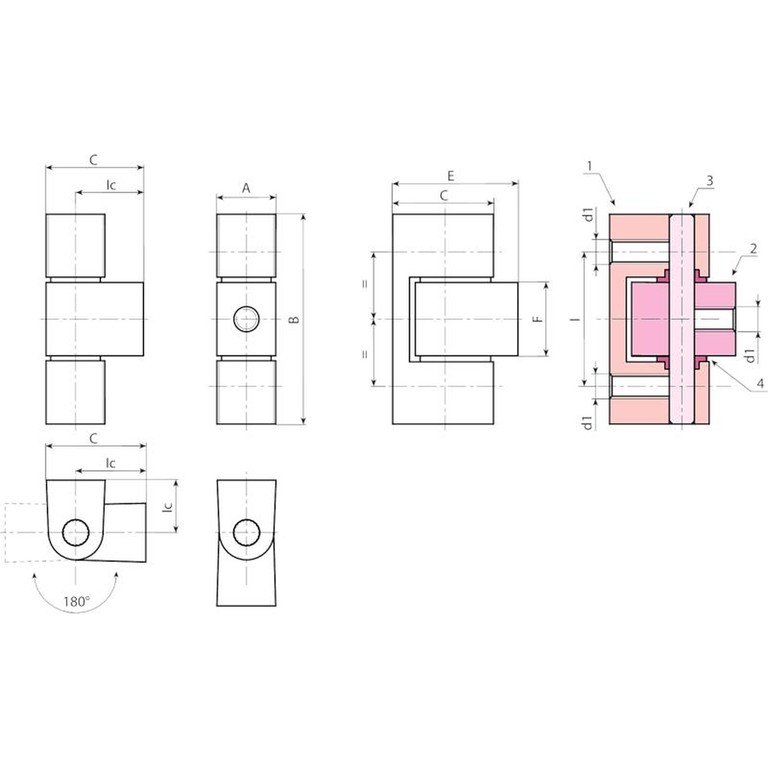

Material:
(1-2) Druckgegossene Zamaklegierung (Legierung aus Zink, Aluminium und Kupfer).
Oberfläche:
Leicht sandgestrahlt.
Farbe:
(01) Schwarz epoxydstaubbeschichtet (RAL 9011).
(Z) Standardmäßige Blauverzinkung.
Einsatz:
(3) Drehstift des Scharniers aus Edelstahl (AISI 304).
(4) Distanzbuchse aus PA6 Natur.
Löcher:
Die blinden Gewindelöcher M06 werden durch Formung hergestellt.
Weitere Möglichkeiten:
Keine.
Schwarz lackierte Ausführung, Artikelnummer mit den Endziffern 01
| Code | Art. | I | Ic | A | B | C | E | F | d1 | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| O520032.0001 | O520032.ZM0601 | 32 | 12 | 14 | 50 | 19 | 24 | 17.5 | M6 | 78 |
Verzinkte Ausführung, Artikelnummer mit dem Endbuchstaben Z
| Code | Art. | I | Ic | A | B | C | E | F | d1 | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| O520032.0002 | O520032.ZM06Z | 32 | 12 | 14 | 50 | 19 | 24 | 17.5 | M6 | 78 |
