15

O515

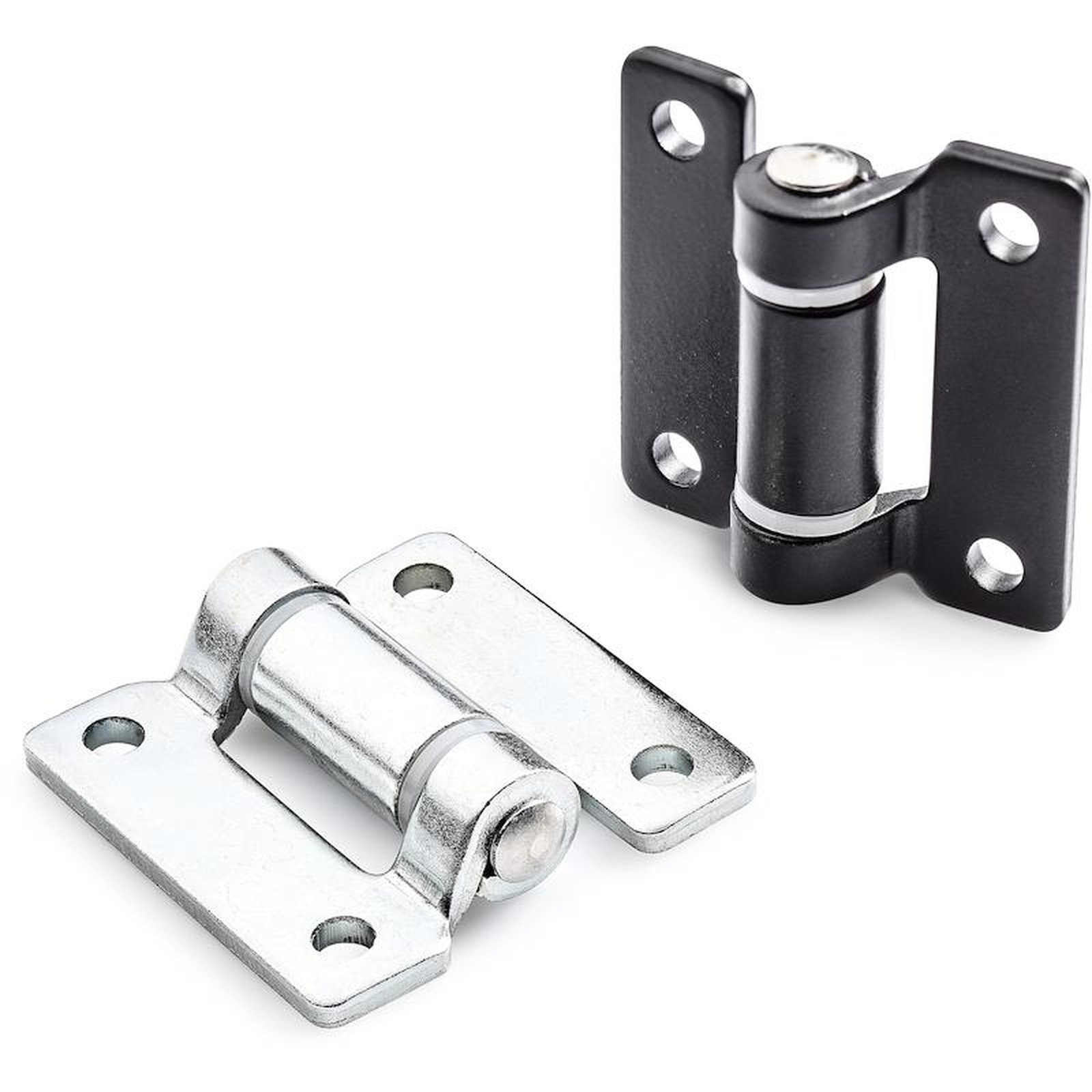

EINFACHSCHARNIERE AUS GESTANZTEM STAHL, MIT DURCHGANGSLÖCHERN

Scharniere aus Stahl

Datenblatt Weitere Informationen

Alternativprodukte

15

O300

METALLSCHARNIERE MIT DURCHGANGSLÖCHERN

Scharniere aus Zamak
15

O305

FLACHSCHARNIERE AUS ZAMAK MIT DURCHGANGSLÖCHERN

Scharniere aus Zamak
15

O500

ZERLEGBARE FLACHSCHARNIERE AUS ZAMAK MIT GEWINDEBOLZEN

Scharniere aus Zamak
15

O505

ASYMMETRISCHE FLACHSCHARNIERE AUS ZAMAK, MIT GEWINDEBOLZEN

Scharniere aus Zamak
15

O510

VERTIKALSCHARNIERE AUS ZAMAK, MIT VERLÄNGERUNG

Scharniere aus Zamak
15

O520

VERTIKALSCHARNIERE AUS ZAMAK, MIT EINZELNEM GEWINDEANSCHLUSS

Scharniere aus Zamak
15

O530

EINFACHE VERTIKALSCHARNIERE, AUSEINANDERNEHMBAR

Scharniere aus Zamak

Material:

(1) Gestanzter und gebogener Stahl.

Oberfläche:

Glatt.

Farbe:

(01) Schwarz epoxydstaubbeschichtet (RAL 9011).

(Z) Standardmäßige Blauverzinkung.

Einsatz:

(3) Drehstift des Scharniers aus Edelstahl (AISI 304).

(4) Trennscheibe aus PA6 Natur zwischen den zwei Halbscharnieren eingefügt.

Löcher:

Durchgangslöcher gestanzt.

Weitere Möglichkeiten:

Keine.

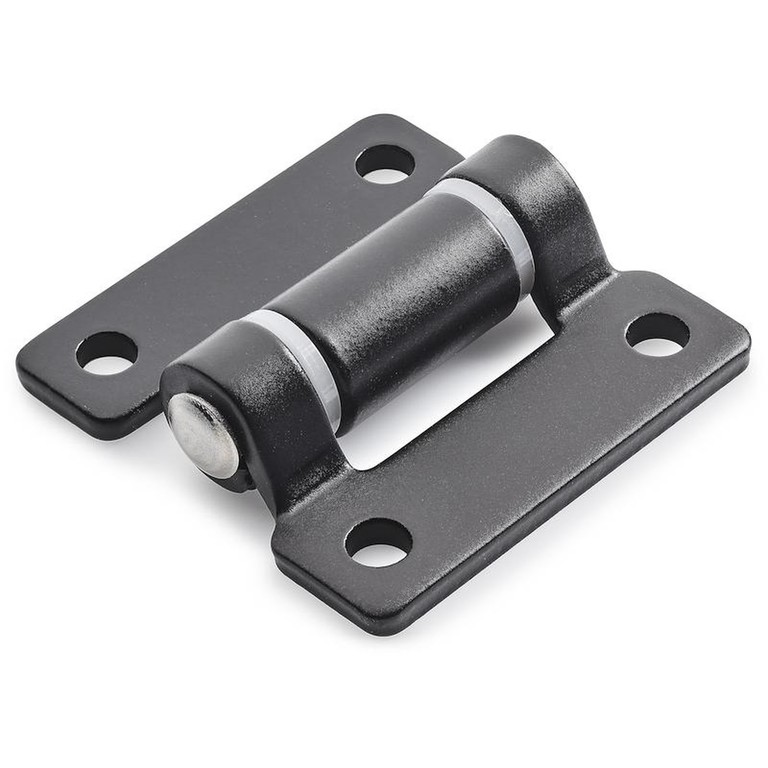

Schwarz lackierte Ausführung, Artikelnummer mit den Endziffern 01.

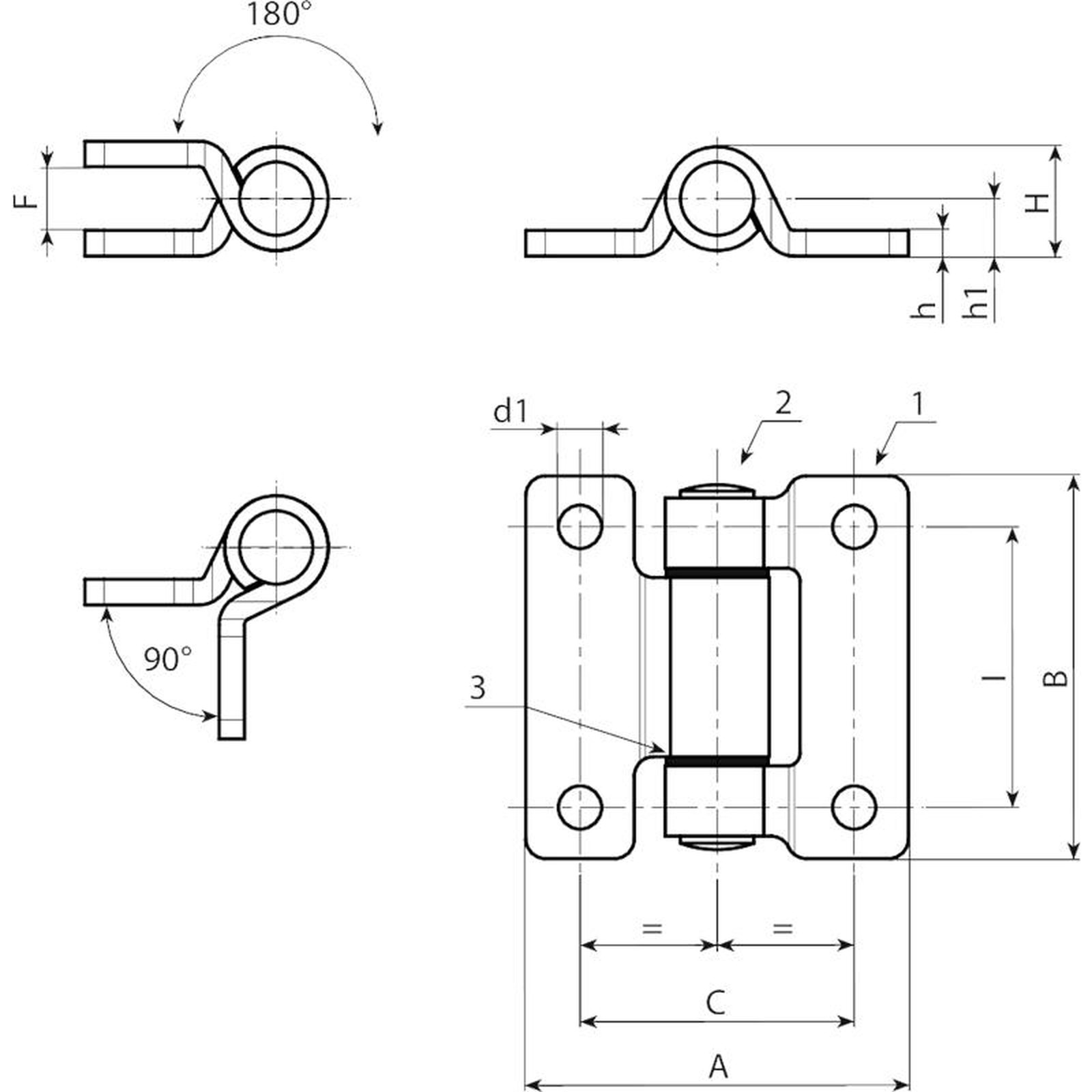

Code	Art.	C	I	A	B	F	h	H	h1	d1	Gewicht (g)
O515040.0001	O515040.VG06.501	40	40	60	60	10	4	17	9	6,8	143

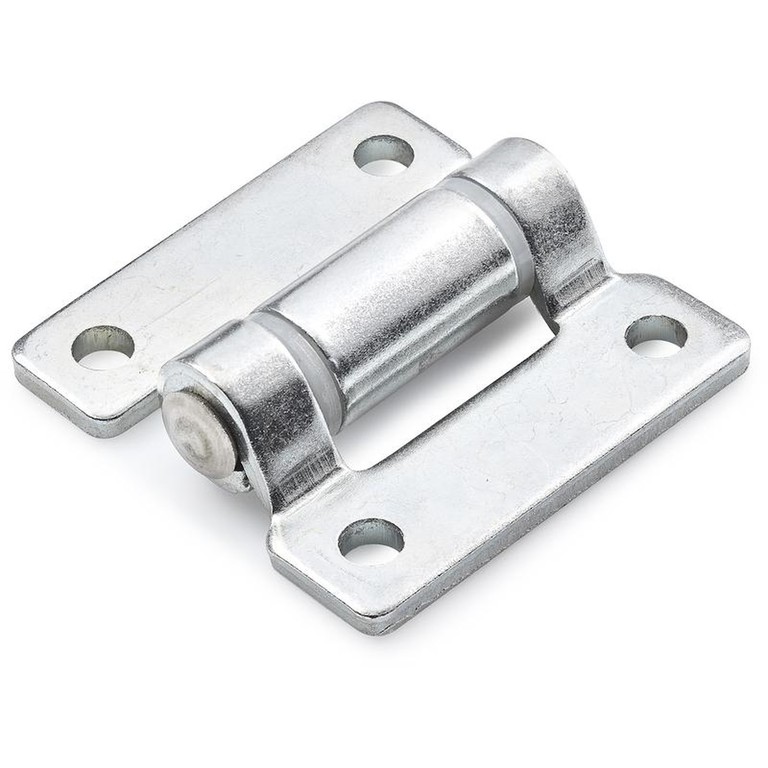

Verzinkte Ausführung, Artikelnummer mit dem Endbuchstaben Z.

Code	Art.	C	I	A	B	F	h	H	h1	d1	Gewicht (g)
O515040.0002	O515040.VG06.5Z	40	40	60	60	10	4	17	9	6,8	143
