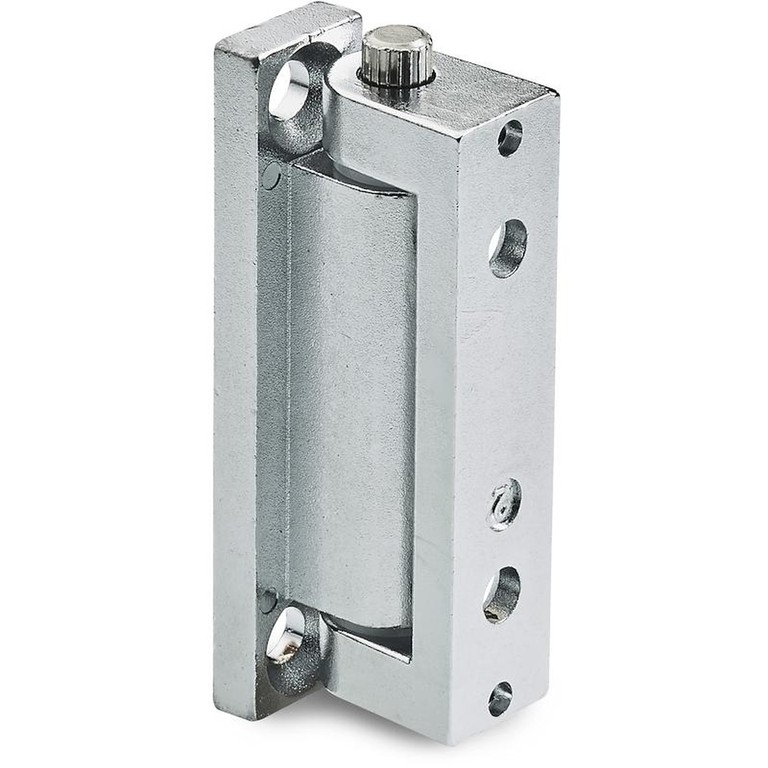

VERTIKALSCHARNIERE AUS ZAMAK, MIT VERLÄNGERUNG
15
O510
Cerniere in zama
Material:
(1-2) Druckgegossene Zamaklegierung (Legierung aus Zink, Aluminium und Kupfer).
Oberfläche:
Leicht sandgestrahlt.
Farbe:
(01) Schwarz epoxydstaubbeschichtet (RAL 9011).
(Z) Standardmäßige Blauverzinkung.
Einsatz:
(3) Drehstift des Scharniers aus Edelstahl (AISI 304).
(4) Distanzbuchse aus PA6 Natur.

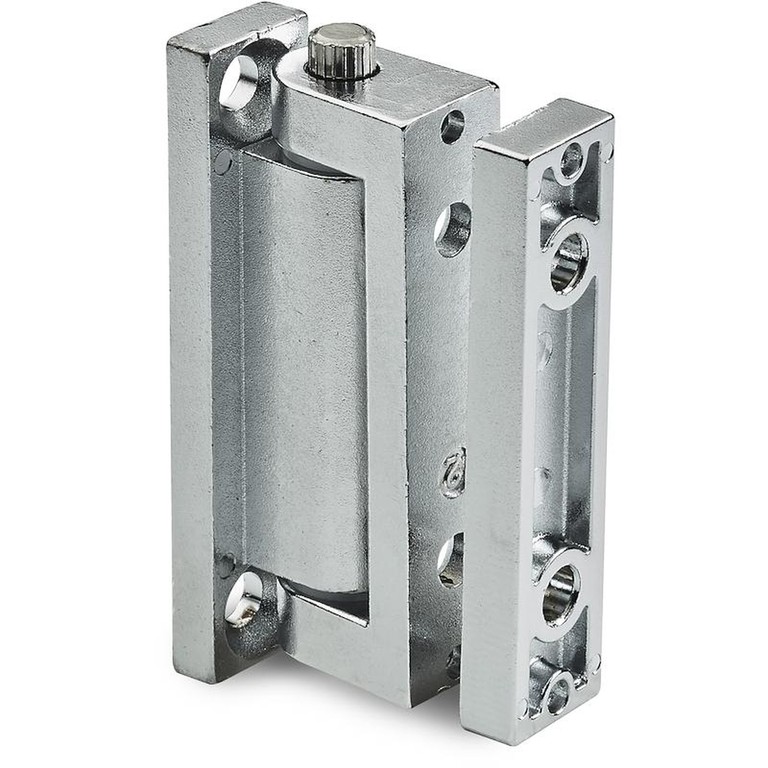

VERLÄNGERUNG:
Das Scharnier ist einschließlich Verlängerung (5) lieferbar. Fügen Sie bei der Bestellung am Ende der Artikelnummer bitte den Buchstaben P an.
Löcher:
Durchgangslöcher, durch Formung hergestellt. 90° Senkbohrung für Schrauben UNI 5933 - UNI 6109.
Weitere Möglichkeiten:

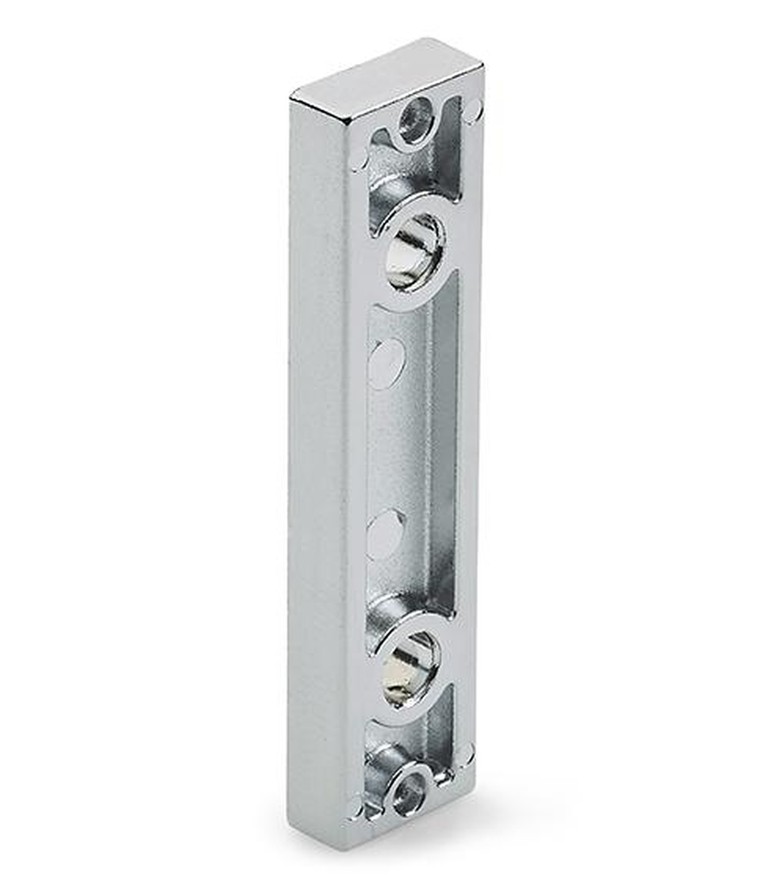

Separat bestellbar ist das zusätzlich erhältliche 6-mm-Passstück, Farbe schwarz, mit der Artikelnummer O51160.ZG05.0501 oder das verzinkte Passstück mit der Artikelnummer O51160.ZG05.05Z.









Schwarz lackierte Ausführung, Artikelnummer mit den Endziffern 01

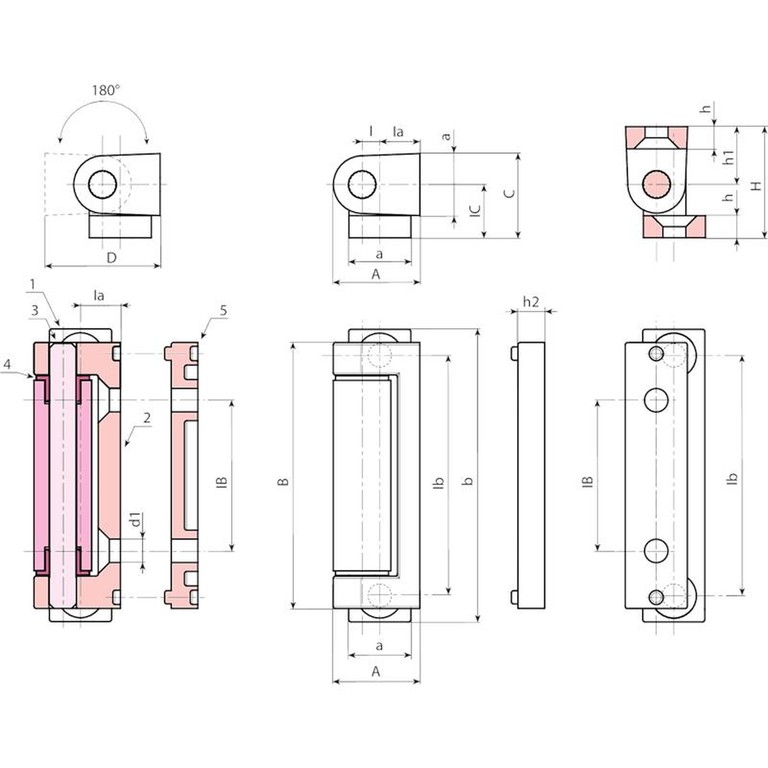

Code | Art. | Ib | IB | A | a | B | b | C | D | I | h | h1 | IC | Ia | d1 | Gewicht (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
O510054.0001 | O510054.ZG05.501 | 54 | 34 | 19,5 | 14 | 60 | 66 | 19 | 24 | 4 | 5 | 13 | 12,5 | 9 | 5,3 | 100 |
Schwarz lackierte Ausführung, Artikelnummer mit den Endziffern 01 + Verlängerung
Code | Art. | Ib | IB | A | a | B | b | C | D | H | I | h | h1 | IC | Ia | h2 | d1 | Gewicht (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
O510054.0002 | O510054.ZG05.501P | 54 | 34 | 19,5 | 14 | 60 | 66 | 19 | 24 | 25 | 4 | 5 | 13 | 12,5 | 9 | 6 | 5,3 | 111 |
Verzinkte Ausführung, Artikelnummer mit dem Endbuchstaben Z
Code | Art. | Ib | IB | A | a | B | b | C | D | I | h | h1 | IC | Ia | d1 | Gewicht (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
O510054.0003 | O510054.ZG05.5Z | 54 | 34 | 19,5 | 14 | 60 | 66 | 19 | 24 | 4 | 5 | 13 | 12,5 | 9 | 5,3 | 100 |
Verzinkte Ausführung, Artikelnummer mit dem Endbuchstaben Z + Verlängerung
Code | Art. | Ib | IB | A | a | B | b | C | D | H | I | h | h1 | IC | Ia | h2 | d1 | Gewicht (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
O510054.0004 | O510054.ZG05.5ZP | 54 | 34 | 19,5 | 14 | 60 | 66 | 19 | 24 | 25 | 4 | 5 | 13 | 12,5 | 9 | 6 | 5,3 | 111 |
