DREHKNOPF GERÄNDELT MIT AUSSENGEWINDE
14
N245
Manicotti zigrinati
Material:
Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe:
Schwarz (RAL 9011).
Stopfen:
Abdeckung aus grauem Polyamid (RAL 7035).
Einsatz:
Gewindestiftschraube aus verzinktem Stahl (Gewindetoleranz 6g).
Anmerkungen:
(*) Seitliche Befestigung Ring NFLAN (Sonderausstattung).
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.
Auf Anfrage und ab bestimmten Abnahmemengen sind die Farben (Achtung: reduziertes Spektrum) aus der Farbtabelle erhältlich.

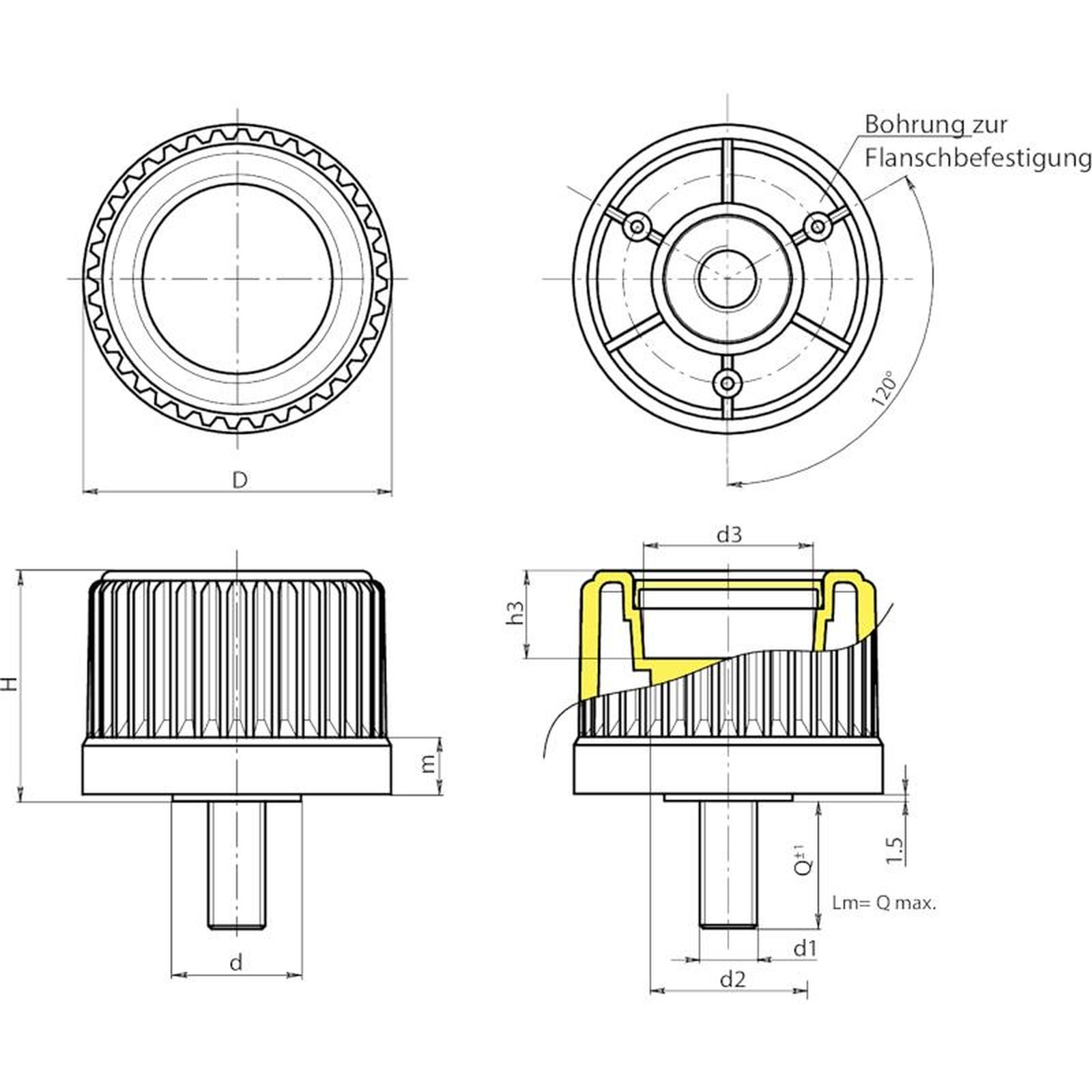

| Code | Art. | D | H | m | d | d2 | d3 | h3 | LM | d1 6g | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N24530.0002 | N24530.TM10X200113(*) | 30 | 31,5 | 11,5 | 20 | 20 | 18 | 5,5 | 80 | M10 | 20 | 40 |
| N24543.0001 | N24543.TM12X300113 | 43 | 37,5 | 11,5 | 22 | 27,5 | 23 | 13,5 | 90 | M12 | 30 | - |
| N24554.0001 | N24554.TM12X300113 | 54 | 43.5 | 12 | 26 | 32 | 31 | 13,5 | 100 | M12 | 30 | - |
| N24565.0001 | N24565.TM16X300113 | 65 | 48,5 | 12 | 27 | 32 | 36 | 18,5 | 120 | M16 | 30 | - |
| N24578.0001 | N24578.TM16X300113 | 78 | 55,5 | 12,5 | 31 | 36 | 50 | 23,5 | 120 | M16 | 30 | - |
LM = Maximal mögliche Höchstlänge.
Sonderstiftlänge ab einer Mindestbestellmenge von 200 Stück.
