J182

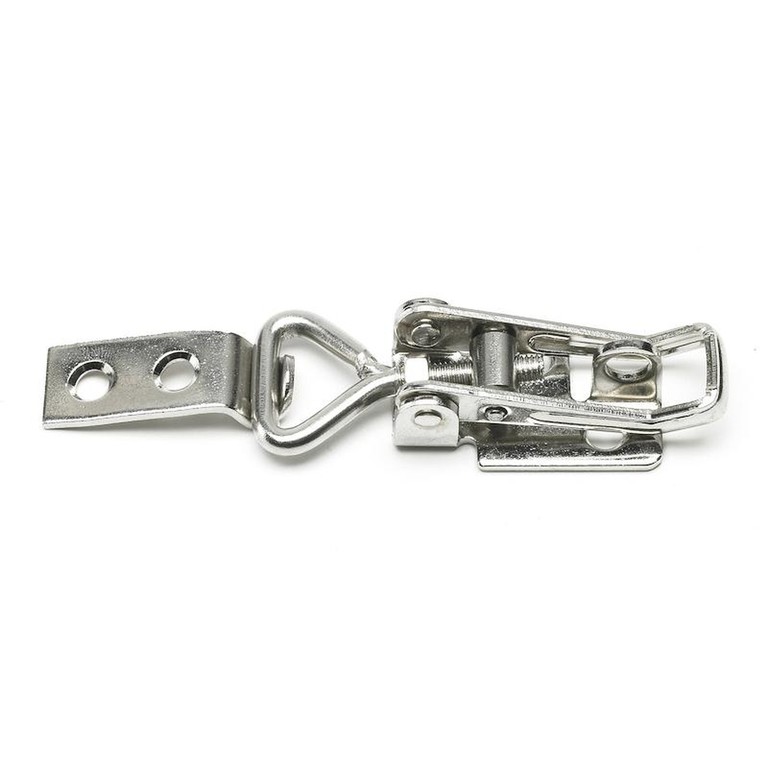

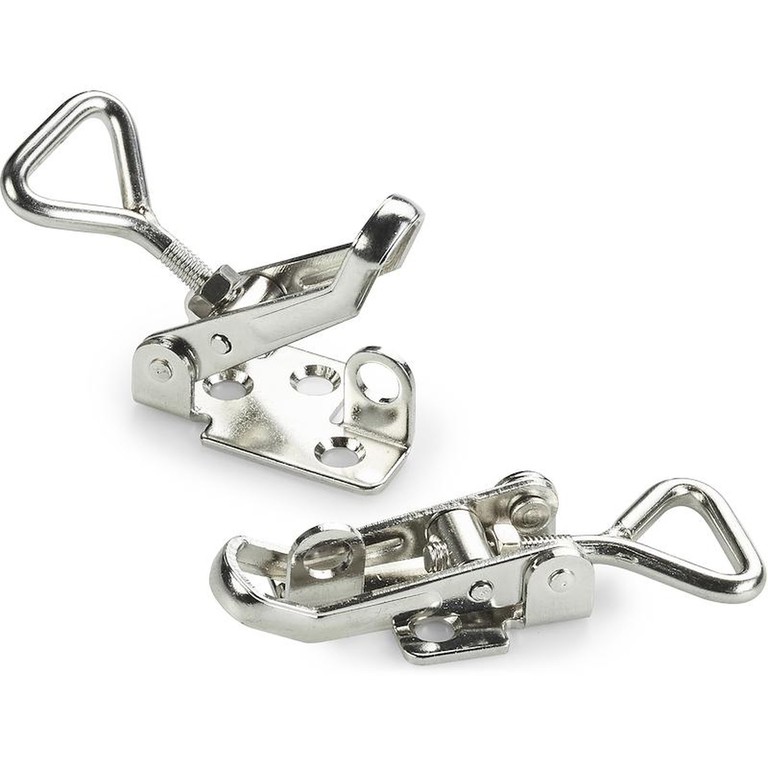

VERSTELLBARER SPANNVERSCHLUSS MIT HAKEN MIT VORHÄNGESCHLOSS, AUS STAHL
Hakenverschlüsse und Gegenhaken
Material:
J182:
Verstellbarer Spannverschluss mit Haken aus gestanztem Stahl mit Öse für Vorhängeschloss.
J182CIN:
Verstellbarer Spannverschluss mit Haken aus gestanztem Edelstahl mit Öse für Vorhängeschloss (AISI 304).
Oberfläche:
Hochglanz.
Farbe:
J182:
Standardmäßige Blauverzinkung.
J182CIN:
Natur.
ACHTUNG:
Der Gegenhaken muss getrennt vom Spannverschluss mit Haken bestellt werden.
Weitere Möglichkeiten:
Keine.
PASSENDE GEGENHAKEN:
Artikel J182048, kombinierbar mit Gegenhaken: J183048-J184048
Artikel J182065, kombinierbar mit Gegenhaken: J183065-J184065-J185065
Artikel J182112, kombinierbar mit Gegenhaken: J183065-J184065-J185065
Ausführung J182: Ausführung aus verzinktem Stahl.

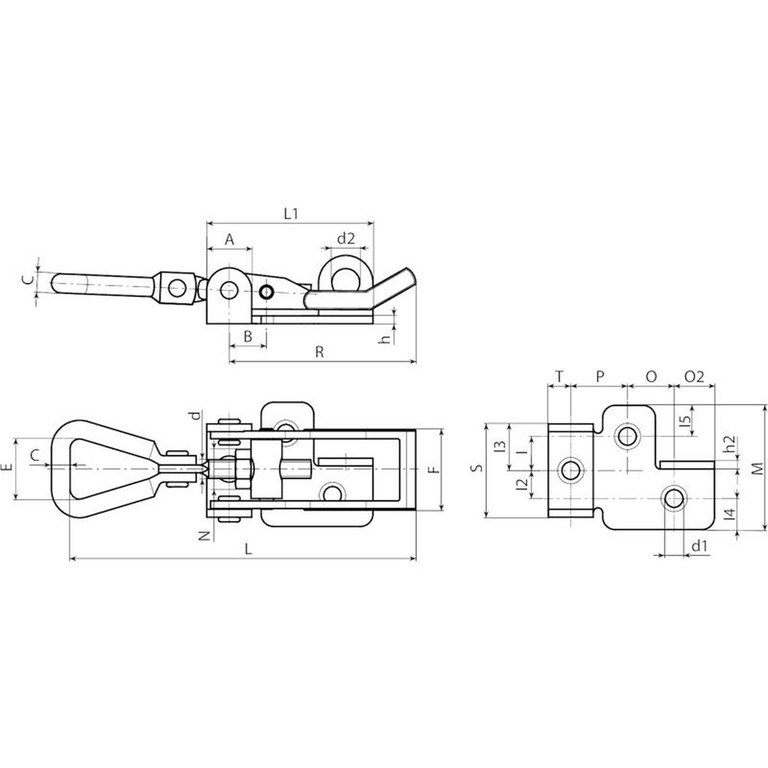

| Code | Art. | R | L | L1 | A | B | C | d | d1 | d2 | E | F | h | h2 | I | I2 | I3 | I4 | I5 | M | O | O2 | P | T | S | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J182048.0001 | J182048.FZ | 48 | 66-75 | 42.5 | 11 | 11 | 4.3 | M5 | 5.3 | 7 | 17 | 17 | 2 | 2 | 7 | 7 | 10 | 6.5 | 6.5 | 27 | 11 | 9 | 11 | 11.5 | 20 | 43 |
| J182065.0001 | J182065.FZ | 65 | 104-124 | 53 | 14 | 12 | 5 | M5 | 5.3 | 9.5 | 25 | 26 | 2.5 | 2.5 | 10 | 10 | 15 | 10 | 10 | 40 | 15 | 12 | 18 | 8 | 30 | 100 |
| J182112.0001 | J182112.FZ | 112 | 160-175 | 70 | 17 | 14 | 7 | M6 | 7 | 9 | 31 | 30 | 3 | 3 | 17.5 | 16.5 | 19 | 13.5 | 12.5 | 60 | 22 | 13 | 22 | 13 | 38 | 216 |
Ausführung J182CIN: Ausführung aus Edelstahl (AISI 304).
| Code | Art. | R | L | L1 | A | B | C | d | d1 | d2 | E | F | h | h2 | I | I2 | I3 | I4 | I5 | M | O | O2 | P | T | S | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J182048.0002 | J182048.FZCIN | 48 | 66-75 | 42.5 | 11 | 11 | 4.3 | M5 | 5.3 | 7 | 17 | 18 | 2 | 2 | 7 | 7 | 10 | 6.5 | 6.5 | 27 | 11 | 9 | 11 | 11.5 | 20 | 43 |
| J182065.0002 | J182065.FZCIN | 65 | 104-124 | 53 | 14 | 12 | 5 | M5 | 5.3 | 9.5 | 25 | 26 | 2.5 | 2.5 | 10 | 10 | 15 | 10 | 10 | 40 | 15 | 12 | 18 | 8 | 30 | 100 |
| J182112.0002 | J182112.FZCIN | 112 | 160-175 | 70 | 17 | 14 | 6.5 | M6 | 7 | 9 | 31 | 30 | 3 | 3 | 18 | 18 | 18 | 60 | 22 | 13 | 22 | 13 | 38 | 216 | - | - |
