UNIVERSALVERSCHLUSS MIT GRIFF
10
J130
Serrature 1/4 giro M19

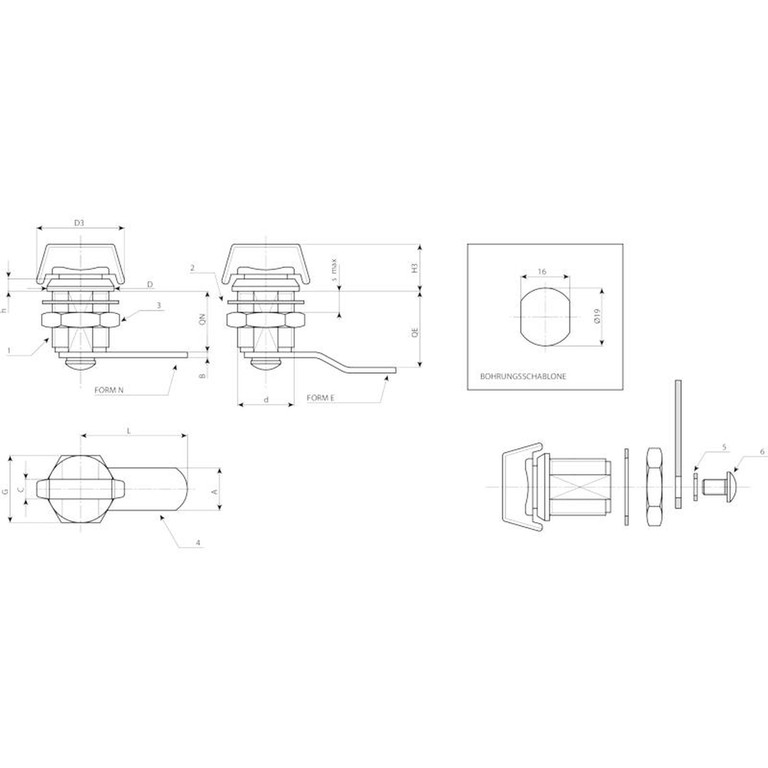

Material:
(1) Schlosskorpus M19 (Stator), Rotor und Griff aus Zamakdruckguss.
(2) Federring D. 24 x 1 mit Loch 19,4 aus Stahl.
(3) Befestigungs-Sechskantmutter M19x1 aus verzinktem Stahl.
(4) Verschlusshebel aus verzinktem Stahl. (Qn N-Form gerade - Qe E-Form außen gebogen).
(5) Konischer Federring D. 12 x 1,5 aus Stahl.
(6) Befestigungs-Linsenkopfschraube M5x8 mit Kreuzschlitz, aus verzinktem Stahl.
Oberfläche:
(1) Vernickelt.
(2-5) Brüniert.
(3-4-6) Standardmäßige Blauverzinkung.
Drehung:
90°.
Weitere Möglichkeiten:
Keine.
| Code | Art. | A | d | D | L1 | L | Q | E | F | G | H1 | Ht | H | s (max.) | s1 | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J130019.0004 | J130019.ZN30X20 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 0 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 57 |
| J130019.0001 | J130019.ZE30X25 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 5 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 60 |
