UNIVERSAL-DREHRIEGEL 1/4 UMDREHUNG AUS PLASTIK MIT SCHNELLBEFESTIGUNG UND FLÜGELSTIFT
J122
Serrature 1/4 giro M22
Material:
(1) Schlosskorpus 20mm mit verformbaren Haltelamellen zum Einrasten in Blech. Aus glasfaserverstärktem Polyamid PA6.6. Öl- und fettbeständig.
(2) Sperrklinke mit Vertiefung für Flügelstift, aus glasfaserverstärktem Polyamid PA6.6.
(3) Verschlusshebel aus Stahl, (E=0 Form gerade, E=2,4,6,8,10 Form nach außen gebogen, E=-2 Form nach innen gebogen).
(4) Gewindeschneidende Befestigungsschraube 4,2x10 mit Kreuzschlitz, aus Stahl.
Oberfläche:
(1-2) Matt.
(3-4) Glatt.
Farbe:
(1-2) Schwarz (RAL 9011).
(3-4) Standardmäßige Verzinkung.
Schlüssel (Sonderausstattung):

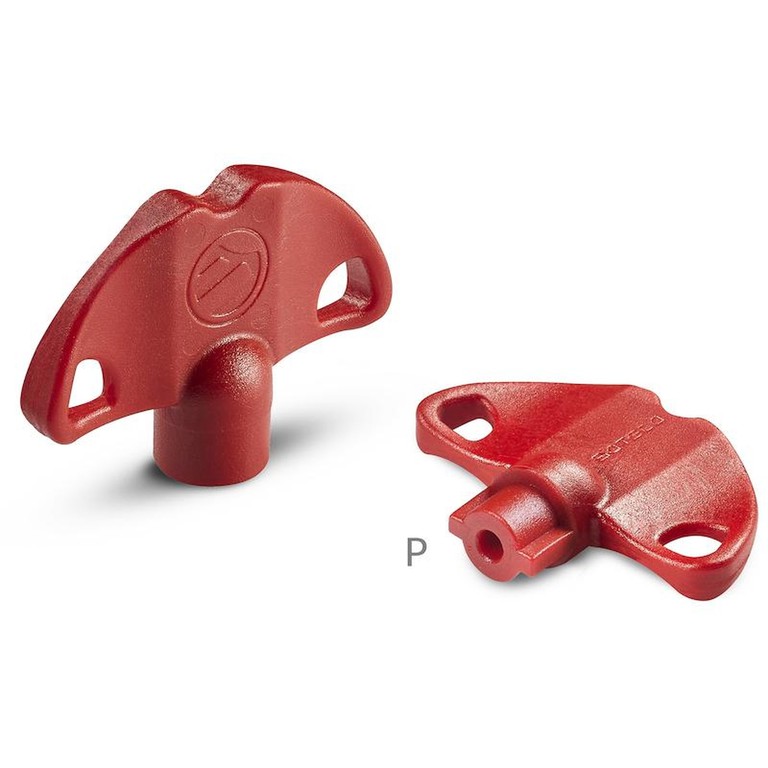

Schlüssel aus rotem Polyamid (PA6) Art. J090.
ACHTUNG: Der Schlüssel ist nicht in der Grundausstattung enthalten. Separat zu bestellen.
Drehung:
90°.
Weitere Möglichkeiten:
Auf Anfrage ist das Schloss einschließlich Schlüssel erhältlich. Bitte fügen Sie an den Hauptcode hinten den Buchstaben C an.

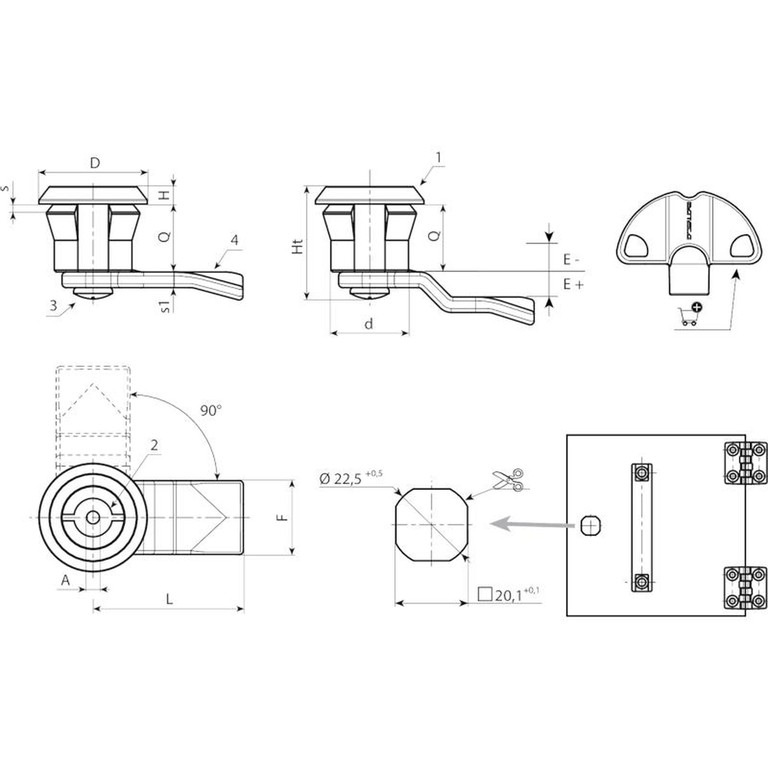

| Code | Art. | A | d | D | L | Q | E | F | Ht | H | s (max.) | s1 | Gewicht (g) | Schlüssel |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J12220.T03E0-4X4501 | 3 | 20 | 28 | 45 | 18 | -4 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
| - | J12220.T03E-2X4501 | 3 | 20 | 28 | 45 | 18 | -2 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
| - | J12220.T03E00X4501 | 3 | 20 | 28 | 45 | 18 | 0 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
| - | J12220.T03E02X4501 | 3 | 20 | 28 | 45 | 18 | 2 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
| - | J12220.T03E04X4501 | 3 | 20 | 28 | 45 | 18 | 4 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
| - | J12220.T03E06X4501 | 3 | 20 | 28 | 45 | 18 | 6 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
| - | J12220.T03E08X4501 | 3 | 20 | 28 | 45 | 18 | 8 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
| - | J12220.T03E10X4501 | 3 | 20 | 28 | 45 | 18 | 10 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
| - | J12220.T03E12X4501 | 3 | 20 | 28 | 45 | 18 | 12 | 19 | 30 | 4 | 1-2 | 4 | - | J09050.TP0316 |
