KONUSKNOPF "EUROMODEL" MIT ABDECKUNG UND GEWINDEBUCHSE
09
I123
Impugnature Euromodel
Material:
Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe:
Schwarz (RAL 9011).
Abdeckung:
Polyamid grau (RAL 7035 Code 13).
Alternativfarben Abdeckung:
Orange (RAL 2004 Code 02).
Blau (RAL 5015 Code 07).
Gelb (RAL 1021 Code 10).
Rot (RAL 3000 Code 16).
Grün (RAL 6024 Code 17).
Schwarz (RAL 9011 Code 01).
Einsatz:
Gewindebuchse aus Messing (Gewindetoleranz 6H).
Weitere Möglichkeiten:
Kundenspezifische Materialien der Einsätze.
Individuelle Farben möglich, siehe Farbtabelle.
TAMPONDRUCKSERVICE:
Auf Anfrage und ab bestimmten Abnahmemengen können die Abdeckungen mit personalisiertem Tampondruck geliefert werden.

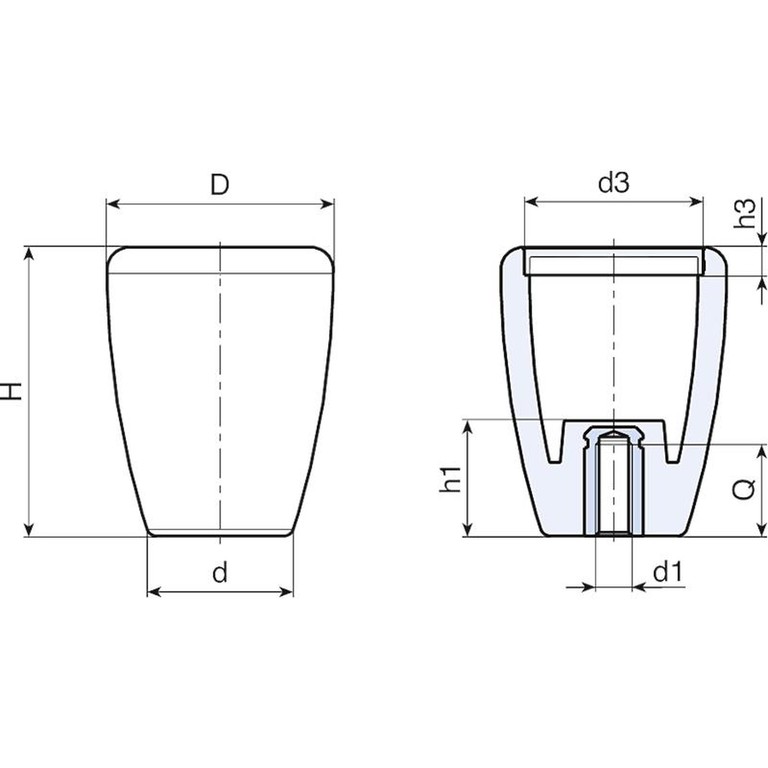

| Code | Art. | D | H | d | h1 | d3 | h3 | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| I12343.0001 | I12343.TM0801 | 43 | 55 | 27 | 30 | 34 | 5.5 | M8 | 16 | 37 |
| I12343.0007 | I12343.TM1001 | 43 | 55 | 27 | 30 | 34 | 5.5 | M10 | 15 | 38 |
| I12343.0009 | I12343.TM1201 | 43 | 55 | 27 | 30 | 34 | 5.5 | M12 | 15 | 40 |
