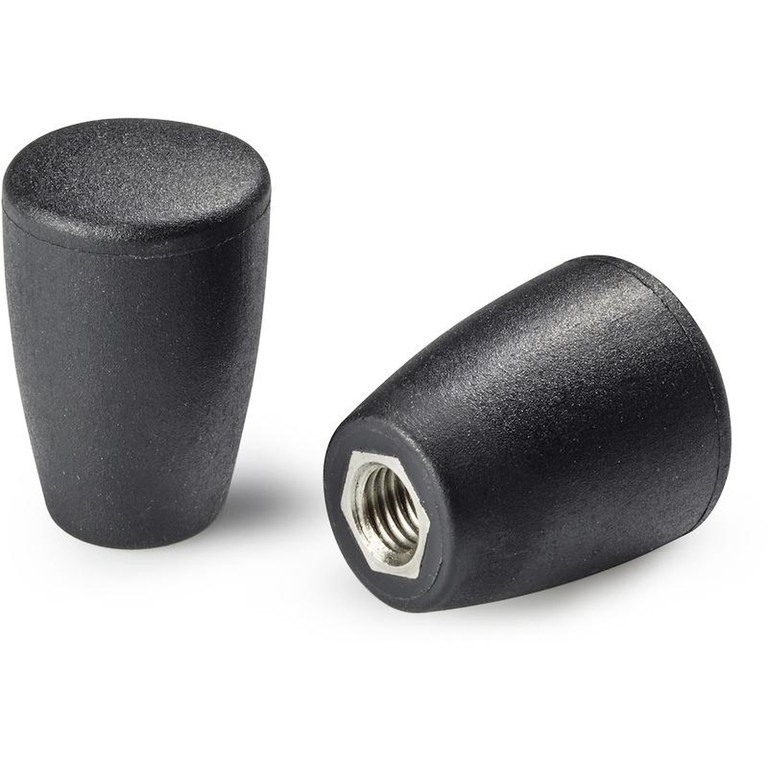

KONUSKNOPF MIT GEWINDEBUCHSE
09
I107
Impugnature a botticella
Material:
Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe:
Schwarz (RAL 9011).
Einsatz:
I107:
Gewindebuchse aus Messing (Gewindetoleranz 6H).
I107CIN:
Gewindebuchse aus Edelstahl (AISI 303) (Gewindetoleranz 6H).
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen sind die Farben aus der Farbtabelle erhältlich (ACHTUNG: mit (*) gekennzeichnete Größen sind in einem reduzierten Farbspektrum erhältlich).







Ausführung I107: mit Buchse aus Messing.

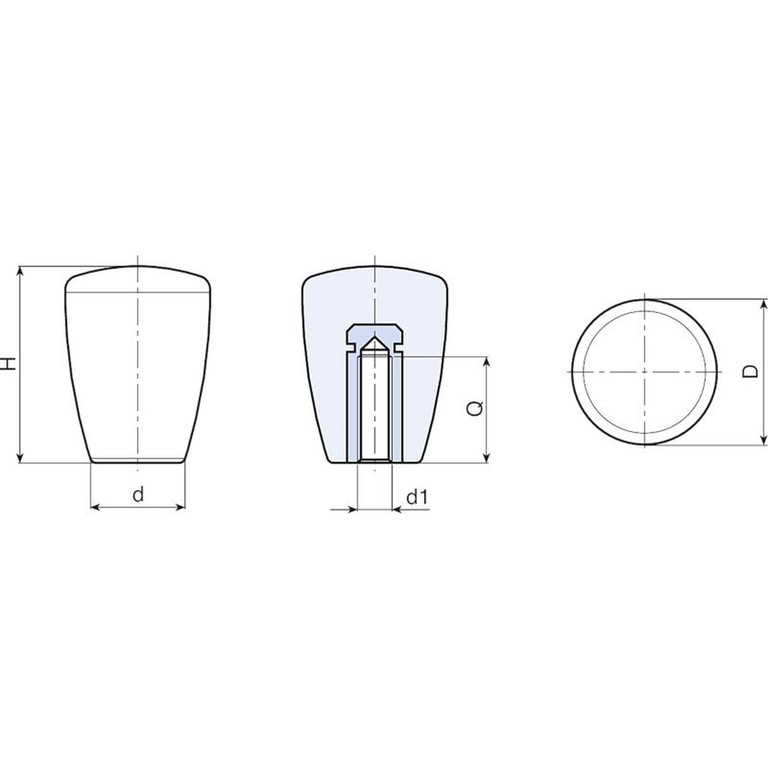

Code | Art. | D | H | d | d1 6H | Q | Gewicht (g) |
---|---|---|---|---|---|---|---|
I10721.0001 | I10721.TM0401 | 21 | 28 | 13 | M4 | 6 | 14 |
I10721.0002 | I10721.TM0501 | 21 | 28 | 13 | M5 | 10 | 13 |
I10721.0004 | I10721.TM0601 | 21 | 28 | 13 | M6 | 10 | 13 |
I10725.0001 | I10725.TM0601 | 25 | 34 | 17 | M6 | 10 | 18 |
I10725.0004 | I10725.TM0801 | 25 | 34 | 17 | M8 | 13 | 20 |
I10725.0007 | I10725.TM1001 | 25 | 34 | 17 | M10 | 14 | 22 |
I10732.0001 | I10732.TM0801 | 32 | 43 | 21 | M8 | 14 | 40 |
I10732.0006 | I10732.TM1001 | 32 | 43 | 21 | M10 | 14 | 40 |
I10732.0010 | I10732.TM1201 | 32 | 43 | 21 | M12 | 18 | 44 |
I10743.0001 | I10743.TM1001 | 43 | 58 | 27 | (*) M10 | 18 | 90 |
I10743.0003 | I10743.TM1201 | 43 | 58 | 27 | (*) M12 | 18 | 90 |
I10743.0004 | I10743.TM1401 | 43 | 58 | 27 | (*) M14 | 19 | 92 |
Ausführung I107CIN: mit Buchse aus Edelstahl (AISI 303).
Code | Art. | D | H | d | d1 6H | Q | Gewicht (g) |
---|---|---|---|---|---|---|---|
I10721.0003 | I10721.TM0501CIN | 21 | 28 | 13 | M5 | 15 | 16 |
I10725.0002 | I10725.TM0601CIN | 25 | 34 | 17 | M6 | 16 | 20 |
I10725.0005 | I10725.TM0801CIN | 25 | 34 | 17 | M8 | 16 | 22 |
I10725.0008 | I10725.TM1001CIN | 25 | 34 | 17 | M10 | 16 | 25 |
I10732.0002 | I10732.TM0801CIN | 32 | 43 | 21 | M8 | 16 | 43 |
I10732.0007 | I10732.TM1001CIN | 32 | 43 | 21 | M10 | 16 | 43 |
I10732.0014 | I10732.TM1201CIN | 32 | 43 | 21 | M12 | 20 | 48 |
I10743.0002 | I10743.TM1001CIN | 43 | 58 | 27 | (*) M10 | 16 | 92 |
I10743.0008 | I10743.TM1201CIN | 43 | 58 | 27 | (*) M12 | 20 | 92 |
