RUNDGRIFFE MIT AUßENGEWINDE
07
G793
Volantini cilindrici
Material:
Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe:
Schwarz (RAL 9011).
Einsatz:
Gewindestiftschraube aus verzinktem Stahl (Gewindetoleranz 6g).
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
Kundenspezifische Materialien der Einsätze.
Individuelle Farben möglich, siehe Farbtabelle.

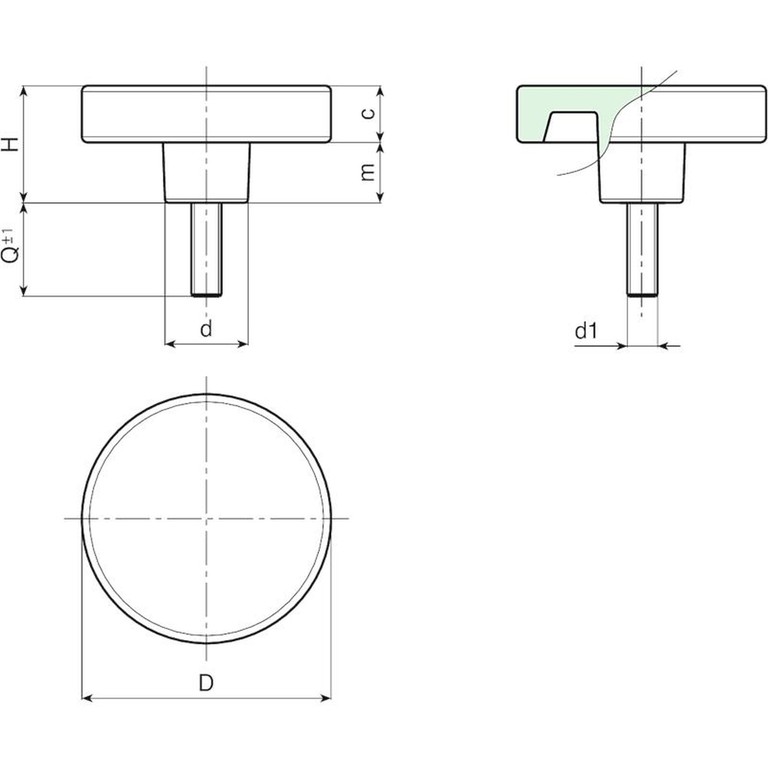

| Code | Art. | D | H | d | c | m | LM | d1 6g | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| G79336.0010 | G79336.TM06X3001 | 36,5 | 18,5 | 18 | 16,5 | 2 | 50 | M6 | 30 | 20 |
| G79336.0027 | G79336.TM08X3001 | 36,5 | 18,5 | 18 | 16,5 | 2 | 50 | M8 | 30 | 27 |
| G79336.0051 | G79336.TM10X4001 | 36,5 | 18,5 | 18 | 16,5 | 2 | 50 | M10 | 40 | 42 |
| G79350.0010 | G79350.TM08X2501 | 50 | 30 | 22 | 15 | 15 | 60 | M8 | 25 | 44 |
| G79350.0016 | G79350.TM10X2501 | 50 | 30 | 22 | 15 | 15 | 60 | M10 | 25 | 51 |
| G79350.0024 | G79350.TM12X3001 | 50 | 30 | 22 | 15 | 15 | 60 | M12 | 30 | 80 |
| G79366.0004 | G79366.TM08X1501 | 65 | 30 | 22 | 15 | 15 | 60 | M8 | 15 | 58 |
| G79366.0008 | G79366.TM10X5001 | 65 | 30 | 22 | 15 | 15 | 60 | M10 | 50 | 80 |
| G79366.0011 | G79366.TM12X2501 | 65 | 30 | 22 | 15 | 15 | 60 | M12 | 25 | 97 |
