VIERSTERNGRIFF MIT AUßENGEWINDE UND VERLÄNGERTER NABE
07
G735
Volantini a 4 lobi
Material:
Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe:
Schwarz (RAL 9011).
Einsatz:
Gewindestiftschraube aus verzinktem Stahl (Gewindetoleranz 6g).
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
Kundenspezifische Materialien der Einsätze.
Auf Anfrage und ab bestimmten Abnahmemengen können die Handräder mit Naben nach Zeichnung geliefert werden.

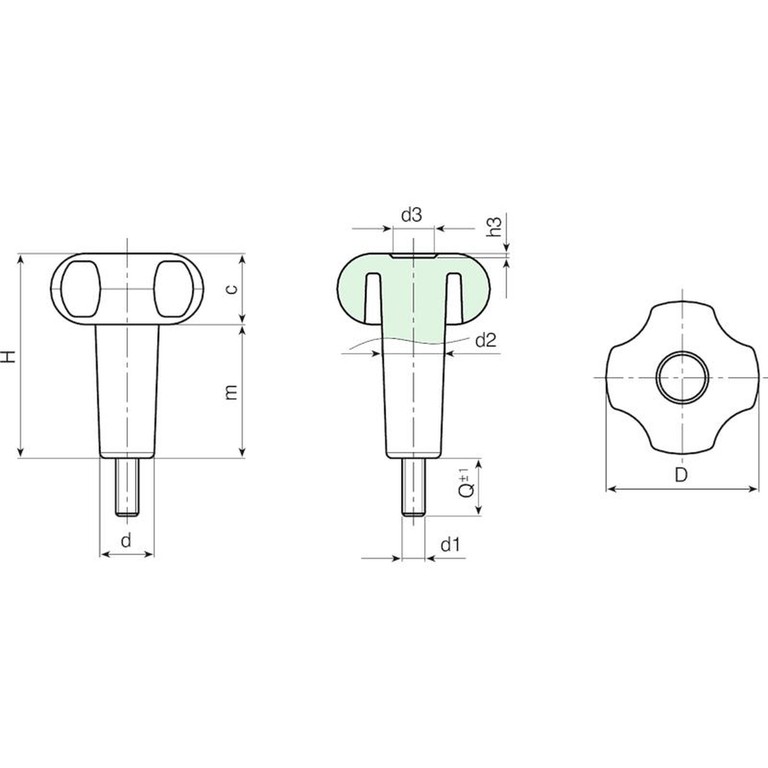

| Code | Art. | D | H | m | d | c | d2 | d3 | h3 | LM | d1 6g | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G73530.0008 | G73530.T35M06X1501 | 30 | 47 | 33.5 | 13.5 | 14 | 15 | 12 | 2 | 65 | M6 | 15 | 23 |
| G73530.0013 | G73530.T35M08X3001 | 30 | 47 | 33.5 | 13.5 | 14 | 15 | 12 | 2 | 65 | M8 | 30 | 36 |
| G73540.0003 | G73540.T35M08X2001 | 41 | 54 | 35 | 16.5 | 19 | 17 | 12 | 3 | 80 | M8 | 20 | 49 |
| G73540.0013 | G73540.T35M10X1501 | 41 | 54 | 35 | 16.5 | 19 | 17 | 12 | 3 | 80 | M10 | 15 | 54 |
| G73550.0009 | G73550.T40M08X1501 | 52 | 61 | 39 | 17.5 | 22 | 19 | 14 | 2.5 | 90 | M8 | 15 | 60 |
| G73550.0028 | G73550.T40M10X4001 | 52 | 61 | 39 | 17.5 | 22 | 19 | 14 | 2.5 | 90 | M10 | 40 | 82 |
| G73550.0047 | G73550.T60M08X3001 | 52 | 80 | 58 | 18 | 22 | 21 | 14 | 2.5 | 70 | M8 | 30 | 86 |
| G73560.0018 | G73560.T60M10X4001 | 59 | 83 | 58 | 23 | 25 | 24 | 24 | 4 | 75 | M10 | 40 | 138 |
LM = Durch Formen herstellbare Höchstlänge.
Sonderstiftlänge ab einer Mindestbestellmenge von 100 Stück.
