VIERSTERNGRIFF VERSTELLBAR MIT AUßENGEWINDE
07
G632
Volantini a 4 lobi
Material:
(3-4) Spezialkunststoff, glasfaserverstärkt.
Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe:
(3-4) Schwarz (RAL 9011).
Zentraler Druckknopf:
(1) Knopf aus rotem Polyamid (RAL 3000 Code 16).
Alternativfarben Sterngriff und Druckknopf:
Orange (RAL 2004 Code 02).
Blau (RAL 5015 Code 07).
Gelb (RAL 1021 Code 10).
Rot (RAL 3000 Code 16).
Grün (RAL 6024 Code 17).
Grau (RAL 7035 cod. 13).
Schwarz (RAL 9001 Code 01).
Einsatz:
Gewindestiftschraube aus verzinktem Stahl (Gewindetoleranz 6g).
Feder:
Feder aus Edelstahl (AISI 302).
Weitere Möglichkeiten:
Auf Anfrage und bei bestimmten Stückzahlen können die Gewindebolzen in den gewünschten Längen geliefert werden.
Kundenspezifische Materialien der Einsätze.
Individuelle Farben möglich, siehe Farbtabelle.

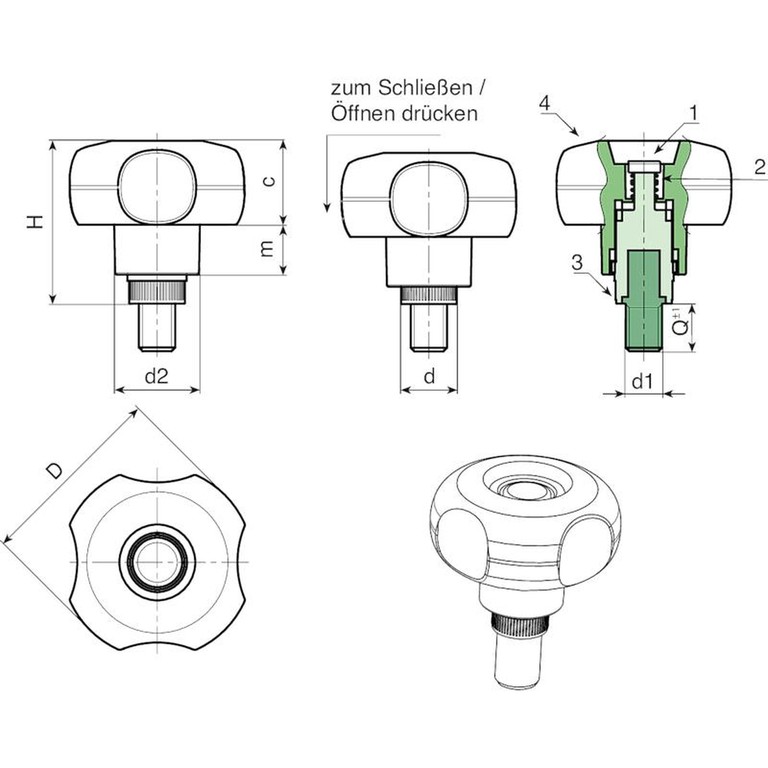

| Code | Art. | D | H | d2 | d | m | c | LM | d1 6g | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| G63250.0002 | G63250.TM06X300116 | 49 | 42.5 | 22 | 15 | 13 | 22 | 90 | M6 | 30 | - |
| G63250.0005 | G63250.TM08X400116 | 49 | 42.5 | 22 | 15 | 13 | 22 | 90 | M8 | 40 | - |
| G63250.0007 | G63250.TM10X500116 | 49 | 42.5 | 22 | 15 | 13 | 22 | 90 | M10 | 50 | - |
LM = Durch Formen herstellbare Höchstlänge.
Sonderlängen von Stiften auf Anfrage bei einer Mindestbestellmenge von 250 Stück.
