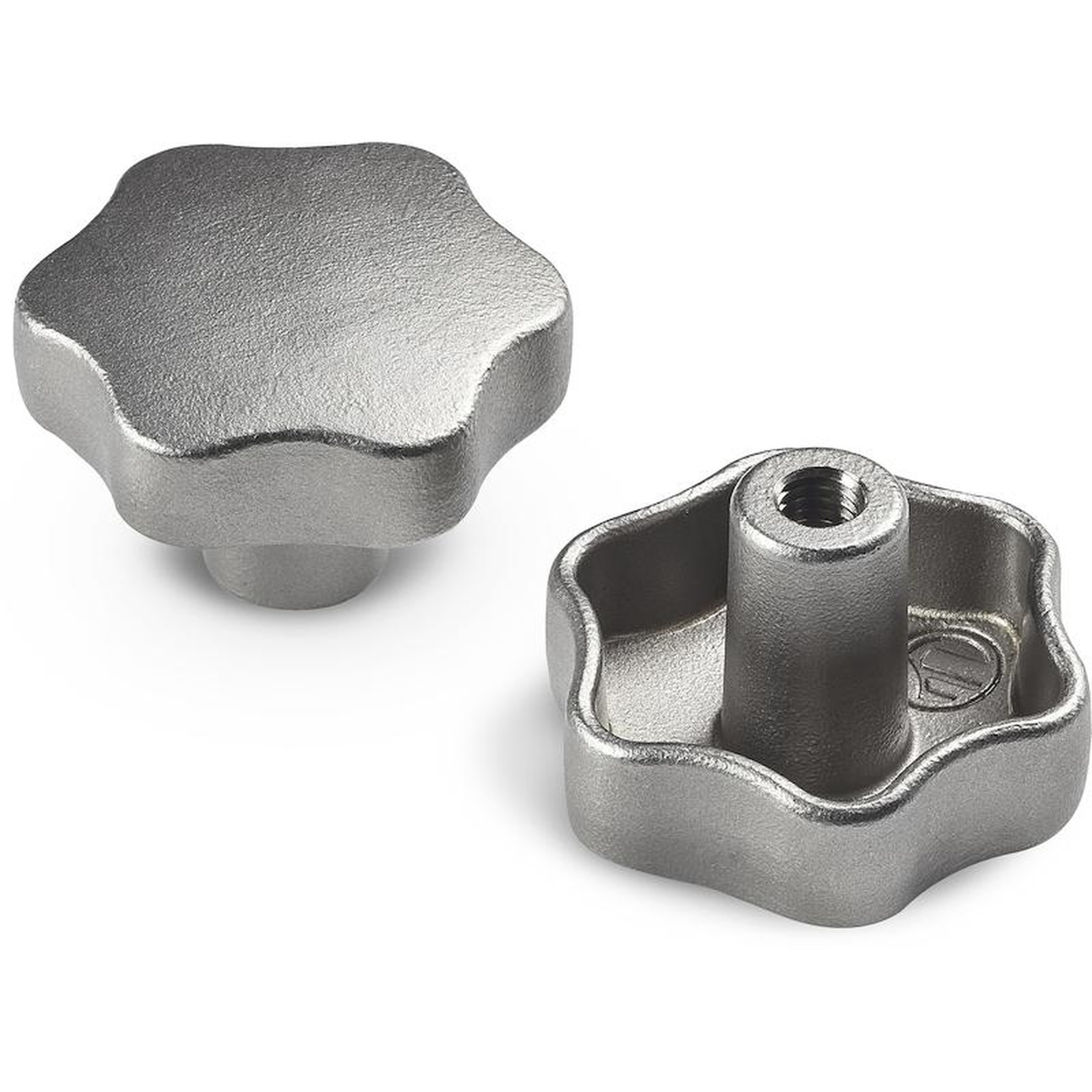

STERNHANDRAD AUS EDELSTAHL MIT GEWINDELOCH
06
W100HIN
Metalline Pomelli
Material:
Edelstahl-Feinguss (AISI 304).
Oberfläche:
Durch Elektropolitur satiniert.
Farbe:
Natur.
Loch:
Ausführung HNM:
Blindes Gewindeloch (Gewindetoleranz 6H).
Ausführung HND:
Blinde Bohrung (Toleranz H7).
Weitere Möglichkeiten:
Keine.

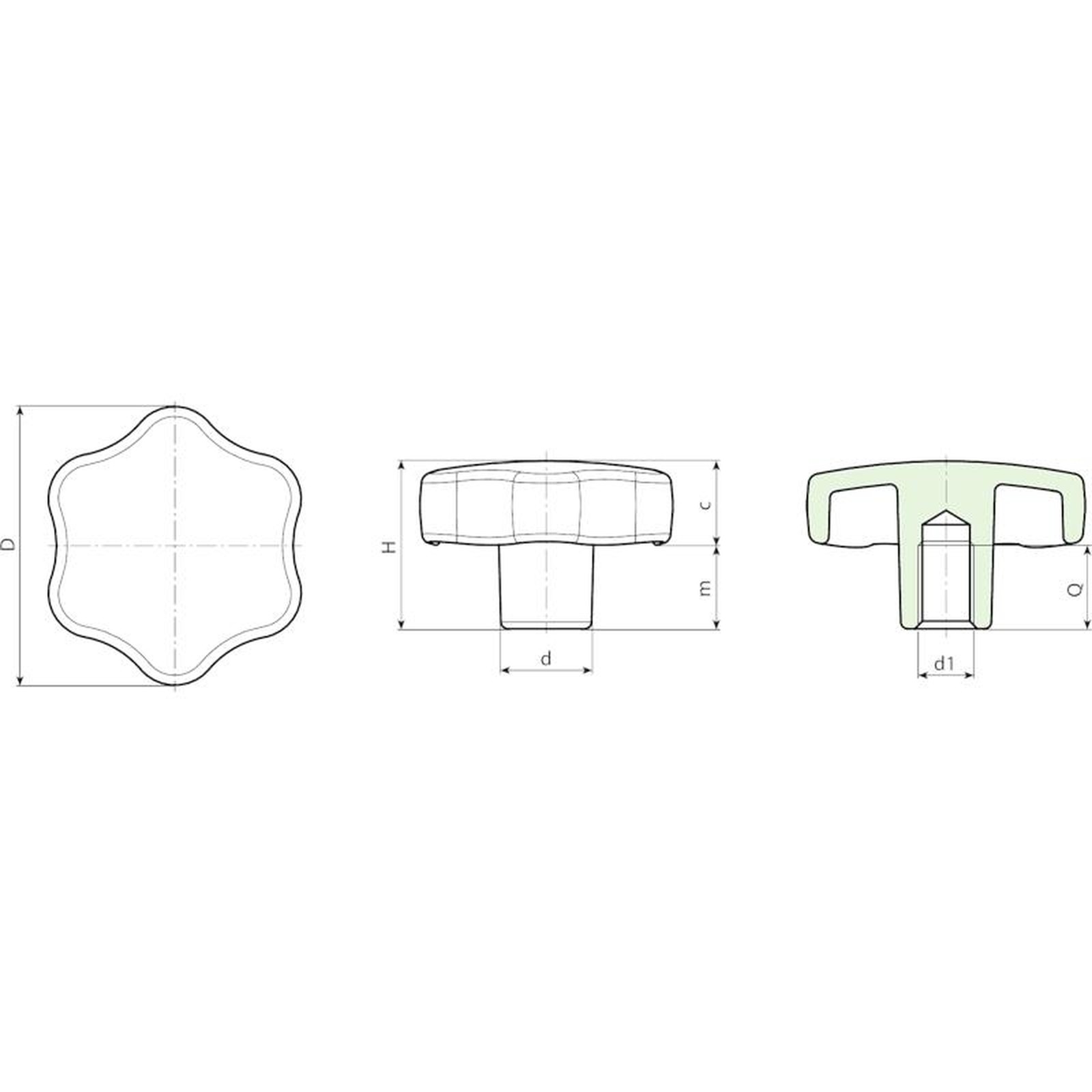

| Code | Art. | D | H | d | m | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|
| W10030.0002 | W10030.HNM05HIN | 30 | 21 | 11 | 11 | M5 | 10 | - |
| W10030.0003 | W10030.HNM06HIN | 30 | 21 | 11 | 11 | M6 | 10 | - |
| W10040.0003 | W10040.HNM06HIN | 40 | 24 | 13 | 12 | M6 | 12 | - |
| W10040.0004 | W10040.HNM08HIN | 40 | 24 | 13 | 12 | M8 | 15 | - |
| W10050.0003 | W10050.HNM08HIN | 50 | 31 | 15 | 13,5 | M8 | 15 | - |
| W10050.0004 | W10050.HNM10HIN | 50 | 31 | 15 | 13,5 | M10 | 18 | - |
| W10060.0003 | W10060.HNM08HIN | 60 | 39 | 17 | 18 | M8 | 15 | 170 |
| W10060.0004 | W10060.HNM10HIN | 60 | 39 | 17 | 18 | M10 | 18 | 170 |
| W10060.0005 | W10060.HNM12HIN | 60 | 39 | 17 | 18 | M12 | 22 | 170 |
| Code | Art. | D | H | d | m | d1 H7 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|
| W10040.0002 | W10040.HND08HIN | 40 | 24 | 13 | 12 | 08 | 15 | - |
| W10050.0002 | W10050.HND10HIN | 50 | 31 | 15 | 13,5 | 10 | 18 | - |
| W10060.0002 | W10060.HND12HIN | 60 | 39 | 17 | 18 | 12 | 22 | 170 |
