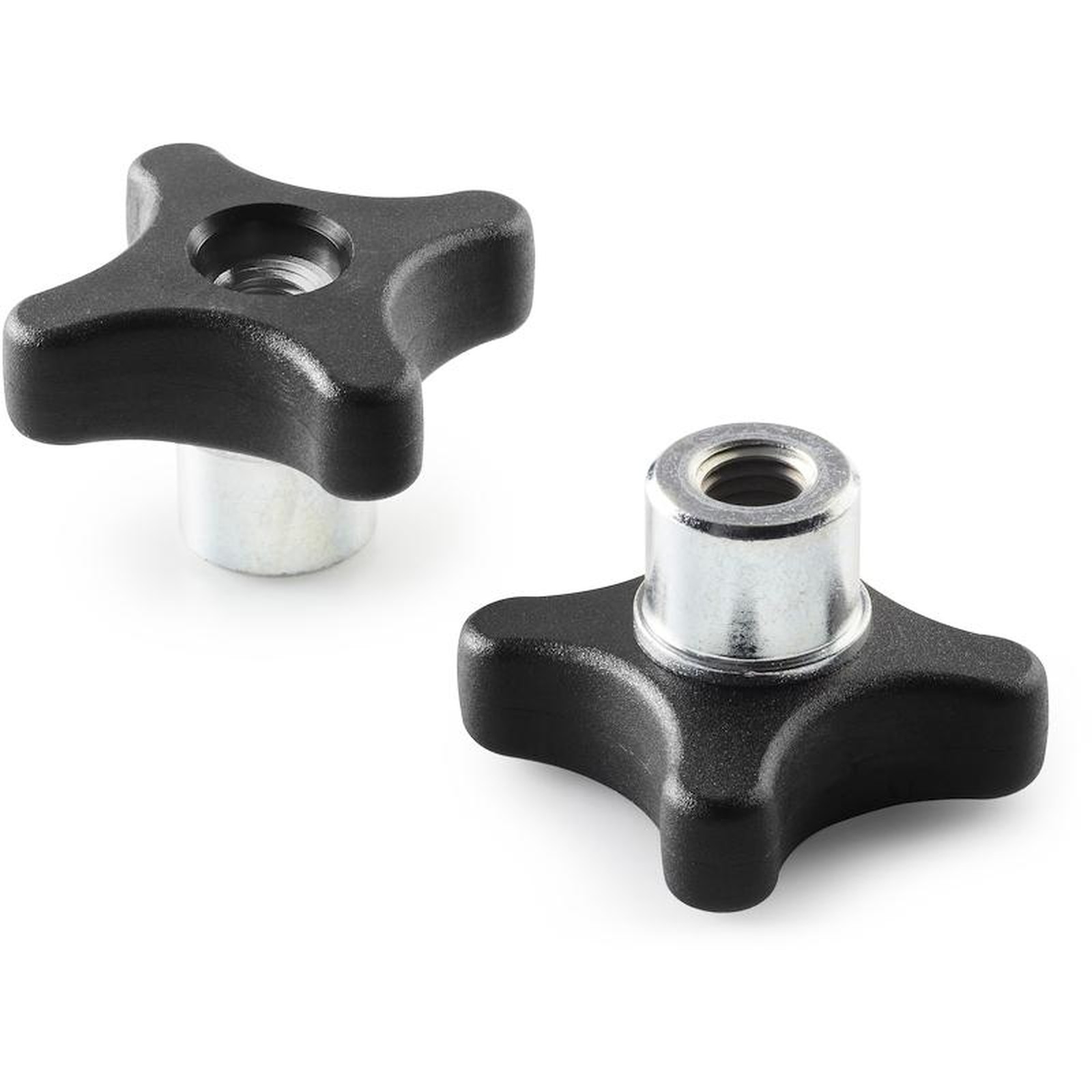

KREUZGRIFF MIT STAHLNABE UND DURCHGANGSGEWINDE
06
F288
Volantini a croce
Material:
Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe:
Schwarz (RAL 9011).
Einsatz:
F288:
Durchgangsgewinde aus verzinktem Stahl (Gewindetoleranz 6H).
F288PIN:
Durchgangsgewinde aus Edelstahl (AISI 303) (Gewindetoleranz 6H).
Weitere Möglichkeiten:
Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.
Auf Anfrage und ab bestimmten Abnahmemengen sind die Farben (Achtung: reduziertes Spektrum) aus der Farbtabelle erhältlich.
Ausführung F288: Nabe aus verzinktem Stahl.

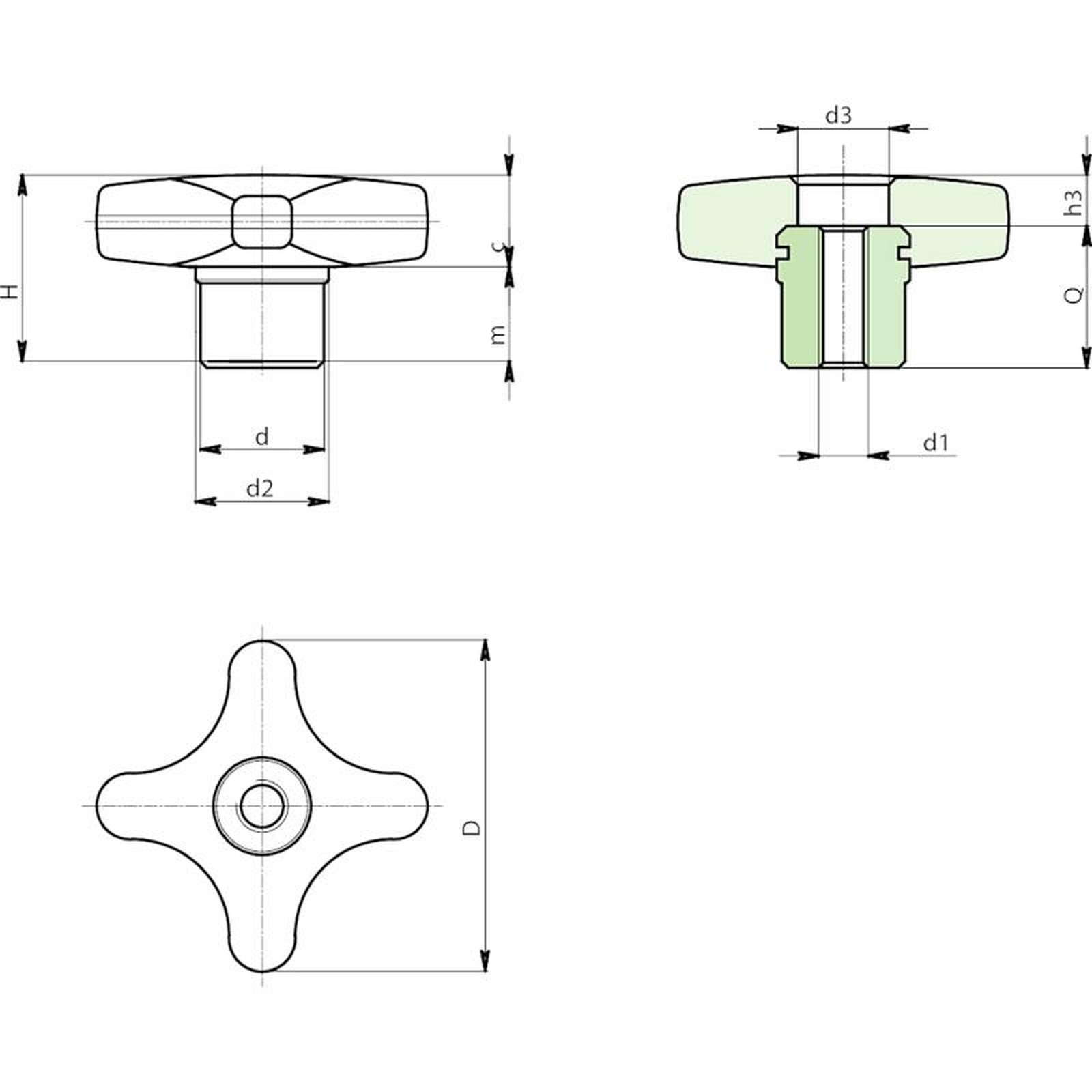

| Code | Art. | D | d | d2 | d3 | H | h3 | m | c | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F28832.0001 | F28832.TM0601 | 32 | 13 | 15 | 8 | 22 | 4 | 11 | 11 | M6 | 18 | 21 |
| F28840.0001 | F28840.TM0801 | 40 | 14 | 16 | 11 | 24 | 6 | 12 | 12 | M8 | 18 | 28 |
| F28850.0001 | F28850.TM1001 | 50 | 18 | 20 | 14 | 29 | 7 | 15 | 14 | M10 | 22 | 49 |
| F28860.0001 | F28860.TM1201 | 60 | 20 | 24 | 16 | 34 | 6 | 18 | 16 | M12 | 28 | 81 |
Ausführung F288 PIN: Nabe aus Edelstahl AISI 303.
| Code | Art. | D | d | d2 | d3 | H | h3 | m | c | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F28832.0002 | F28832.TM0601PIN | 32 | 13 | 15 | 8 | 22 | 4 | 11 | 11 | M6 | 18 | 21 |
| F28840.0002 | F28840.TM0801PIN | 40 | 14 | 16 | 11 | 24 | 6 | 12 | 12 | M8 | 18 | 28 |
| F28850.0002 | F28850.TM1001PIN | 50 | 18 | 20 | 14 | 29 | 7 | 15 | 14 | M10 | 22 | 49 |
| F28860.0002 | F28860.TM1201PIN | 60 | 20 | 24 | 16 | 34 | 6 | 18 | 16 | M12 | 28 | 81 |
