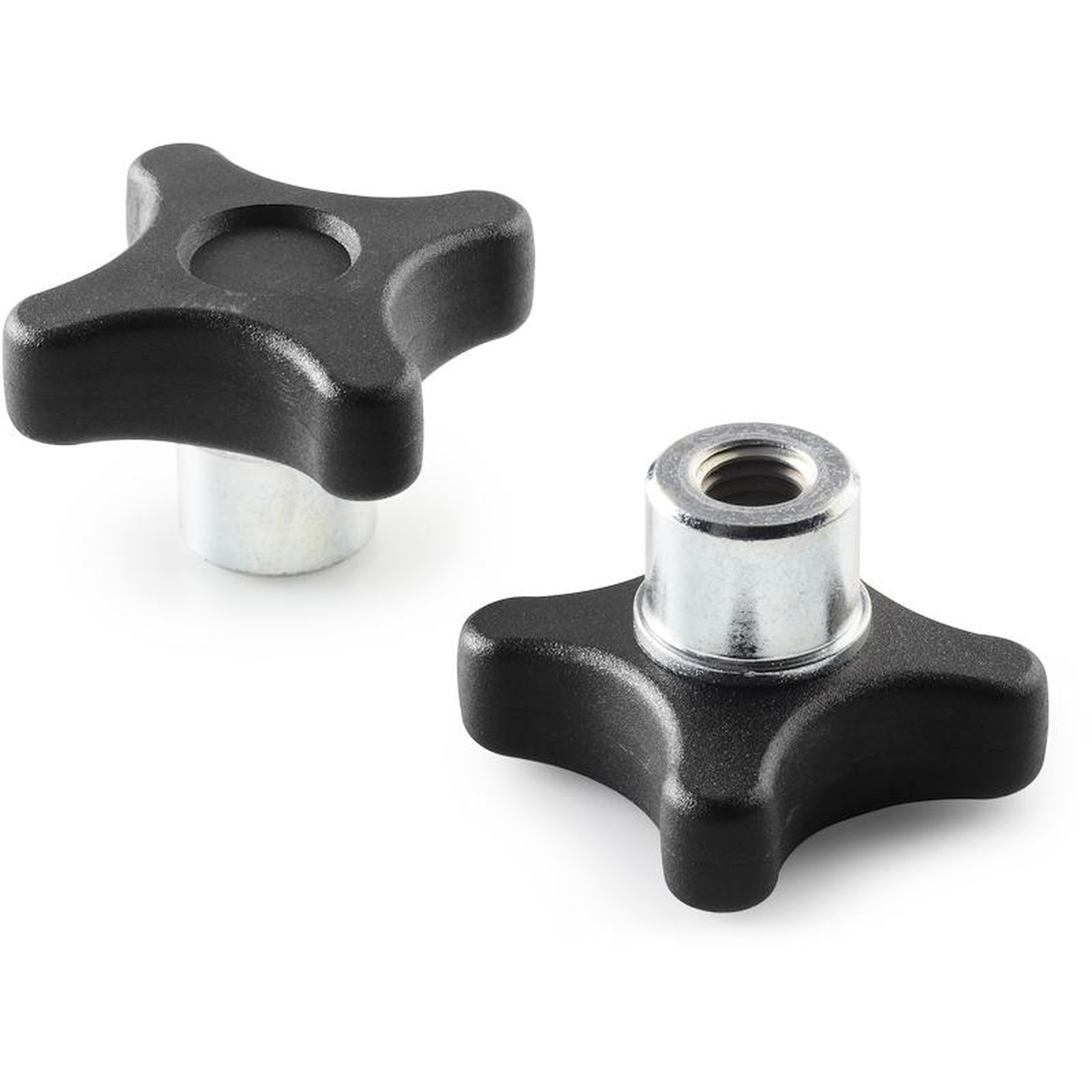

KREUZGRIFF MIT STAHLNABE UND INNENGEWINDE
06
F286
Volantini a croce
Material:
Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe:
Schwarz (RAL 9011).
Einsatz:
F286:
Gewindebuchse aus verzinktem Stahl (Gewindetoleranz 6H).
F286CIN:
Gewindebuchse aus Edelstahl (AISI 303) (Gewindetoleranz 6H).
Weitere Möglichkeiten:
Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.
Auf Anfrage und ab bestimmten Abnahmemengen Farben nach der Tabelle auf S. TitoloTabellaColori .
Ausführung F286: Nabe aus verzinktem Stahl.

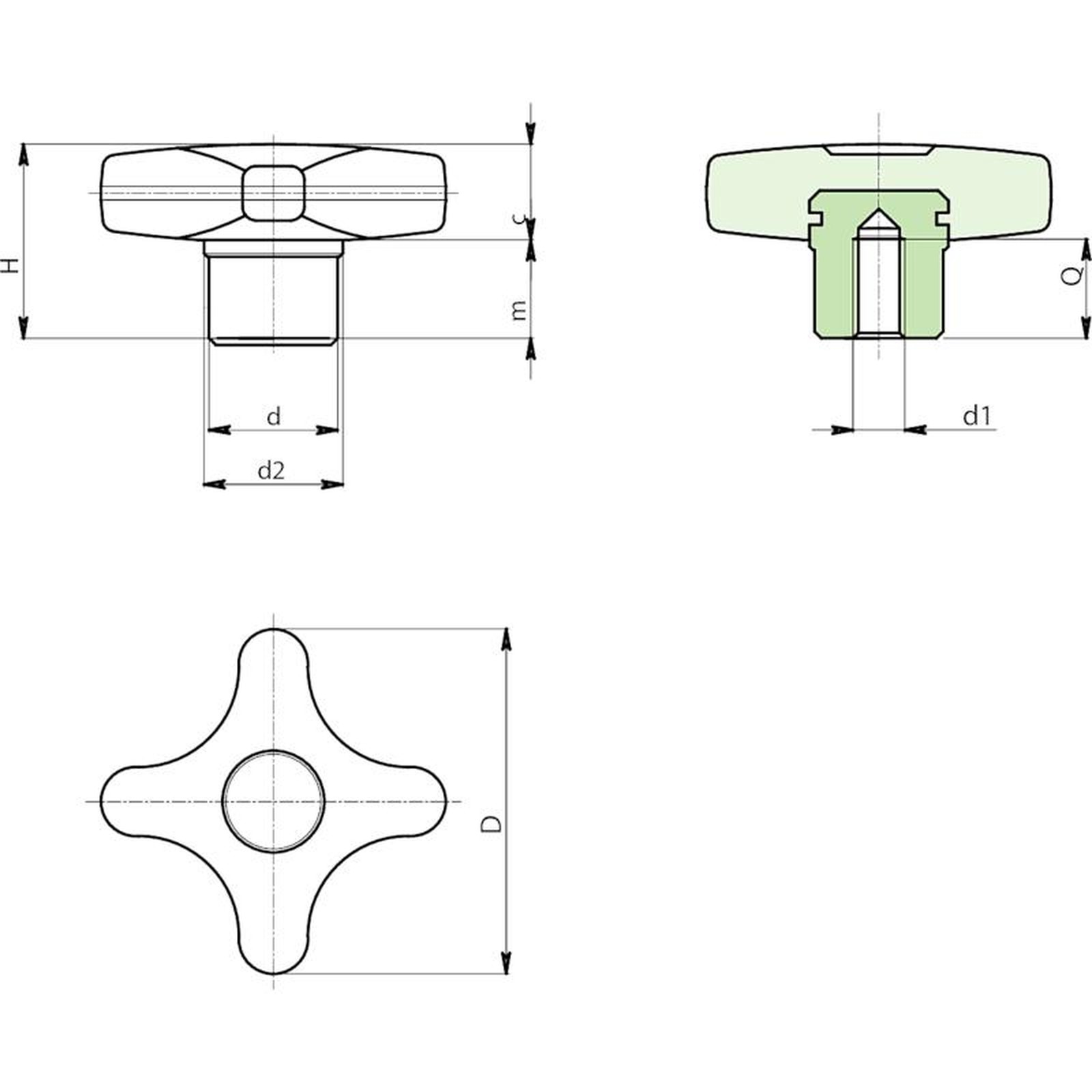

| Code | Art. | D | d | d2 | H | m | c | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| F28632.0002 | F28632.TM0601 | 32 | 13 | 15 | 22 | 11 | 11 | M6 | 12 | 23 |
| F28640.0001 | F28640.TM0801 | 40 | 14 | 16 | 24 | 12 | 12 | M8 | 14 | 32 |
| F28650.0001 | F28650.TM1001 | 50 | 18 | 20 | 29 | 15 | 14 | M10 | 16 | 54 |
| F28660.0001 | F28660.TM1201 | 60 | 20 | 24 | 34 | 18 | 16 | M12 | 20 | 90 |
Ausführung F286 CIN: Nabe aus Edelstahl AISI 303.
| Code | Art. | D | d | d2 | H | m | c | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| F28632.0001 | F28632.TM0601CIN | 32 | 13 | 15 | 22 | 11 | 11 | M6 | 12 | 23 |
| F28640.0002 | F28640.TM0801CIN | 40 | 14 | 16 | 24 | 12 | 12 | M8 | 14 | 32 |
| F28650.0002 | F28650.TM1001CIN | 50 | 18 | 20 | 29 | 15 | 14 | M10 | 16 | 54 |
| F28660.0002 | F28660.TM1201CIN | 60 | 20 | 24 | 34 | 18 | 16 | M12 | 20 | 90 |
