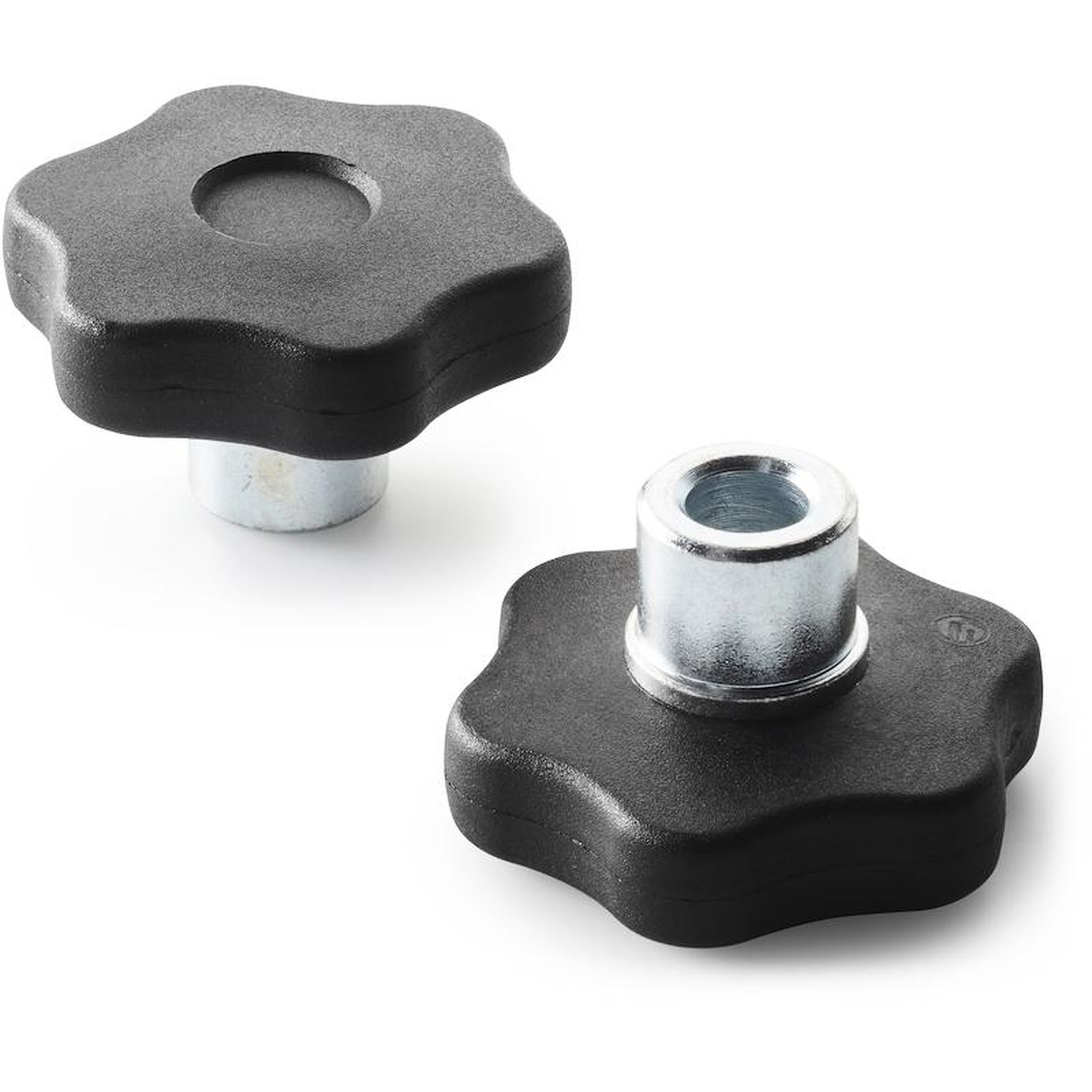

SECHSSTERNGRIFF MIT STAHLNABE UND BOHRUNG
06
F276
Volantini a 6 lobi
Material:
Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe:
Schwarz (RAL 9011).
Einsatz:
F276:
Buchse aus verzinktem Stahl mit Bohrung (Lochtoleranz H10).
F276CIN:
Buchse mit Bohrung aus Edelstahl (AISI 303) (Toleranz H7).
Weitere Möglichkeiten:
Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.
Auf Anfrage und ab bestimmten Abnahmemengen sind die Farben (Achtung: reduziertes Spektrum) aus der Farbtabelle erhältlich.
Ausführung F276: Nabe aus verzinktem Stahl.

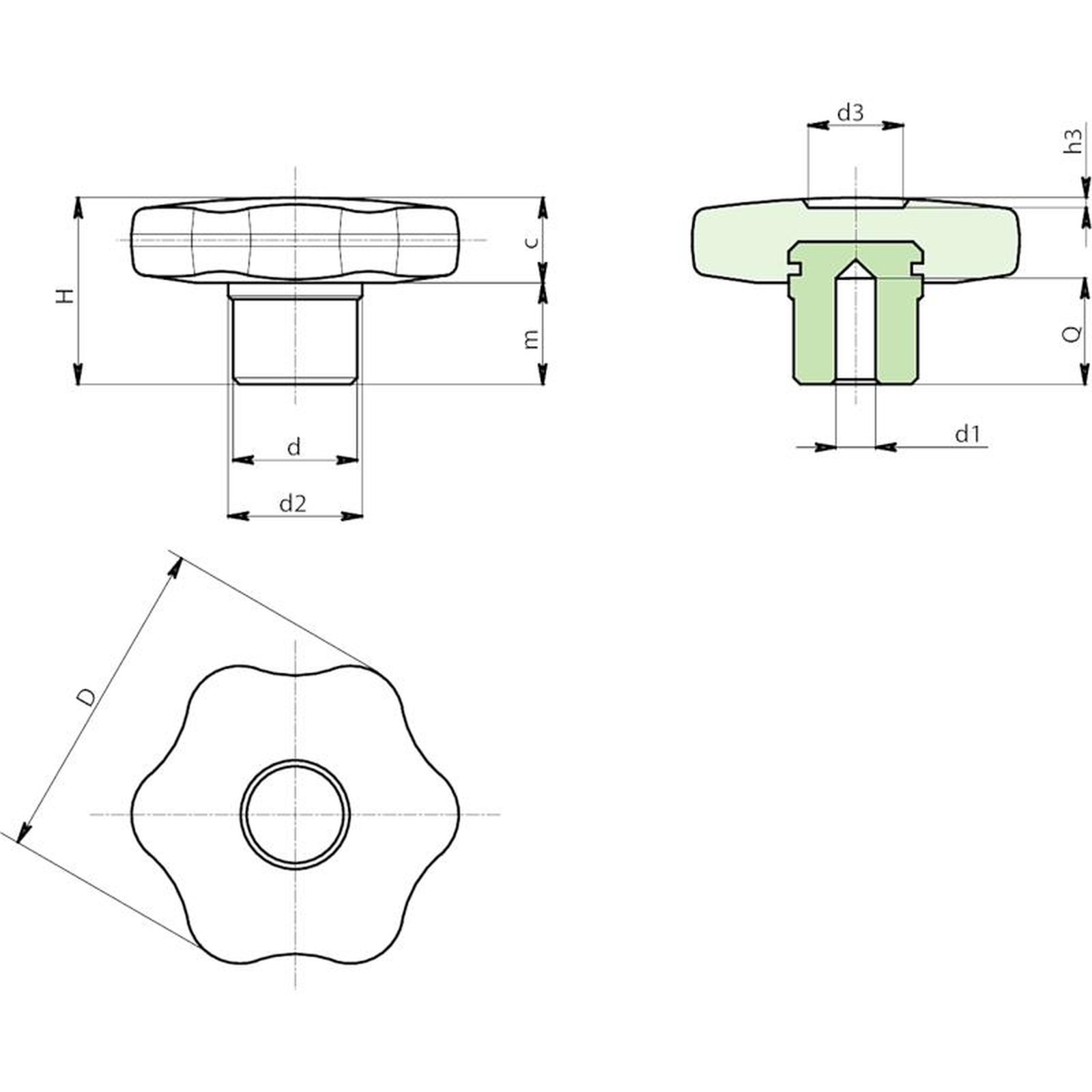

| Code | Art. | D | d | d2 | H | m | c | d1 H10 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| F27630.0002 | F27630.TD0601 | 30 | 13 | 15 | 22 | 11 | 11 | 6 | 12 | 26 |
| F27640.0001 | F27640.TD0801 | 40 | 15 | 17 | 24 | 12 | 12 | 8 | 14 | 40 |
| F27650.0001 | F27650.TD1001 | 50 | 18 | 20 | 29 | 15 | 14 | 10 | 16 | 67 |
| F27660.0001 | F27660.TD1201 | 60 | 20 | 24 | 34 | 18 | 16 | 12 | 20 | 102 |
Ausführung F276 CIN: Nabe aus Edelstahl AISI 303.
| Code | Art. | D | d | d2 | H | m | c | d1 H7 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| F27630.0003 | F27630.TD0601CIN | 30 | 13 | 15 | 22 | 11 | 11 | 6 | 12 | 26 |
| F27640.0002 | F27640.TD0801CIN | 40 | 15 | 17 | 24 | 12 | 12 | 8 | 14 | 40 |
| F27650.0002 | F27650.TD1001CIN | 50 | 18 | 20 | 29 | 15 | 14 | 10 | 16 | 67 |
| F27660.0002 | F27660.TD1201CIN | 60 | 20 | 24 | 34 | 18 | 16 | 12 | 20 | 102 |
