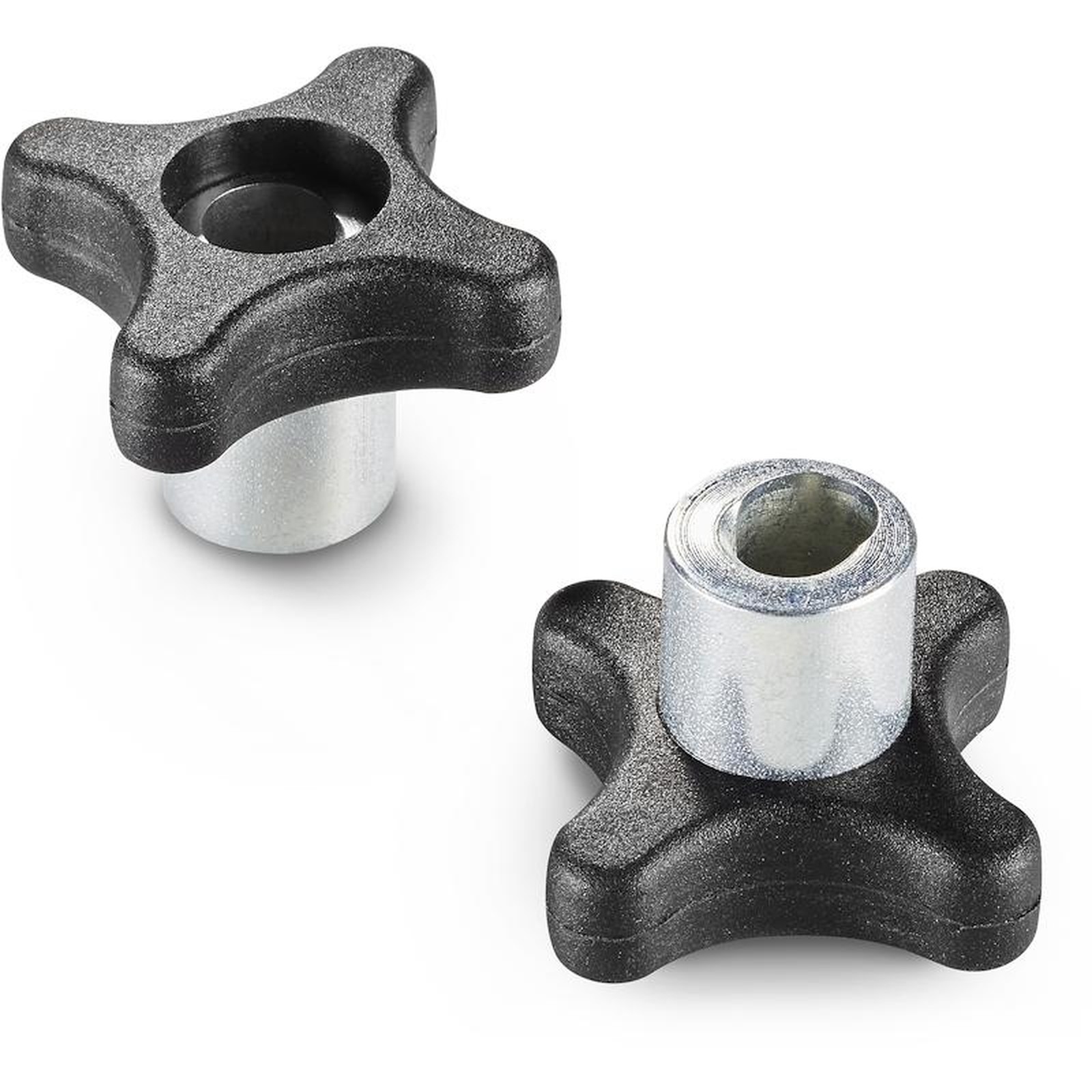

KREUZGRIFF MIT STAHLNABE, DURCHGANGSGEWINDE UND SCHNELLTRENNSYSTEM
06
F271
Volantini a croce
Material:
Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe:
Schwarz (RAL 9011).
Einsatz:
F271:
Durchgangsgewinde aus verzinktem Stahl, mit Fräsung zum Schnelltrennen.
F271CIN:
Durchgangsgewinde aus Edelstahl (AISI 303), mit Fräsung zum Schnelltrennen.
Weitere Möglichkeiten:
Keine.
ACHTUNG:

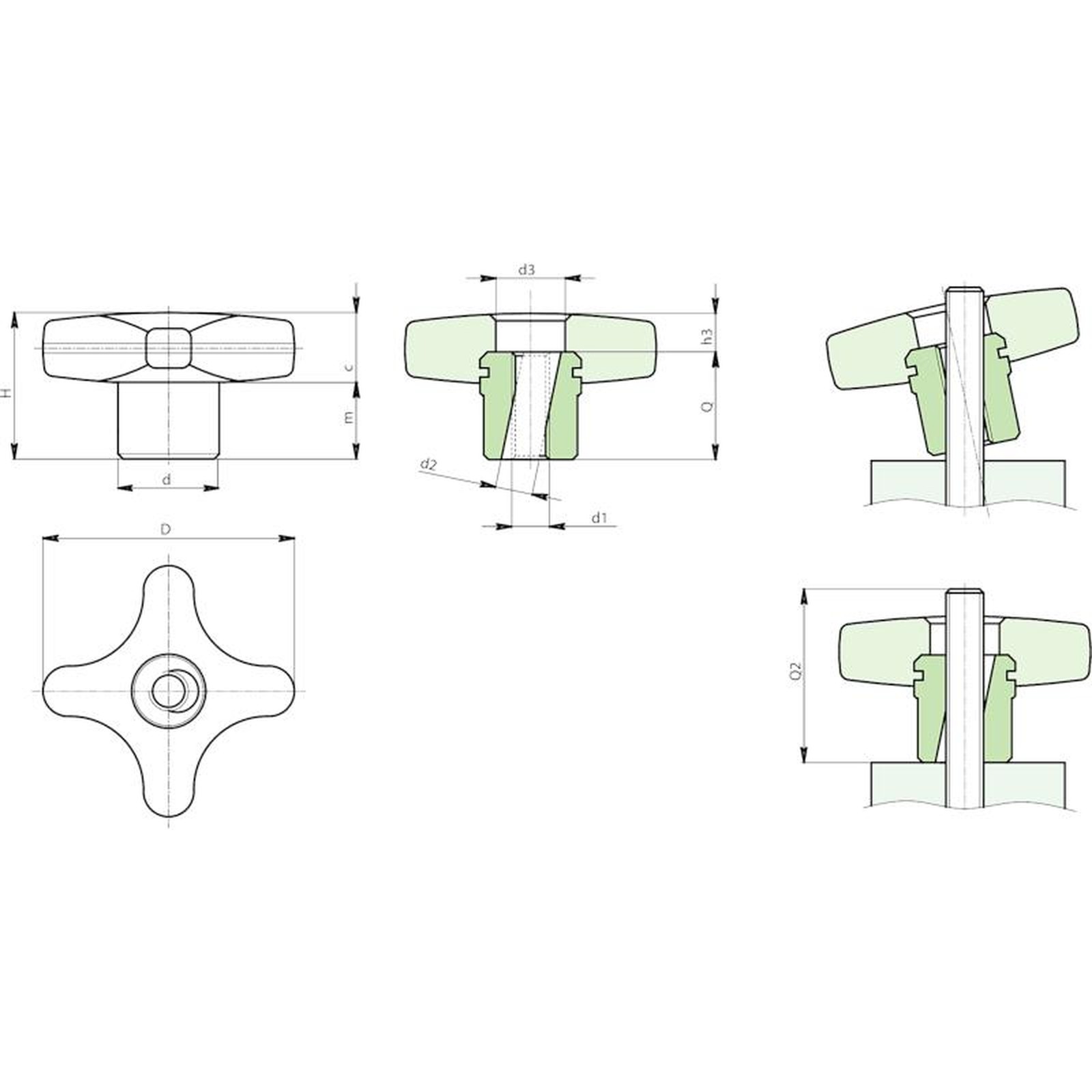

FÜR DEN SICHEREN BETRIEB DES GRIFFS MIT SCHNELLTRENNSYSTEM MUSS DAS AUSSENGEWINDE EINE MINDESTLÄNGE HABEN, DIE DER ABMESSUNG Q2 ENTSPRICHT.
Ausführung F271: Nabe aus verzinktem Stahl.
| Code | Art. | D | d | d2 | d3 | H | h3 | m | c | d1 | Q | Q2 | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F27140.0001 | F27140.TM0801P | 40 | 16 | 8.5 | 14 | 26 | 4 | 14 | 12 | M8 | 22 | 35 | 31 |
| F27150.0001 | F27150.TM1001P | 50 | 20 | 10.5 | 18 | 34 | 4 | 20 | 14 | M10 | 30 | 43 | 63 |
Ausführung F271 PIN: Nabe aus Edelstahl AISI 303.
| Code | Art. | D | d | d2 | d3 | H | h3 | m | c | d1 | Q | Q2 | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F27140.0002 | F27140.TM0801PIN | 40 | 16 | 8.5 | 14 | 26 | 4 | 14 | 12 | M8 | 22 | 35 | 31 |
| F27150.0002 | F27150.TM1001PIN | 50 | 20 | 10.5 | 18 | 34 | 4 | 20 | 14 | M10 | 30 | 43 | 63 |
