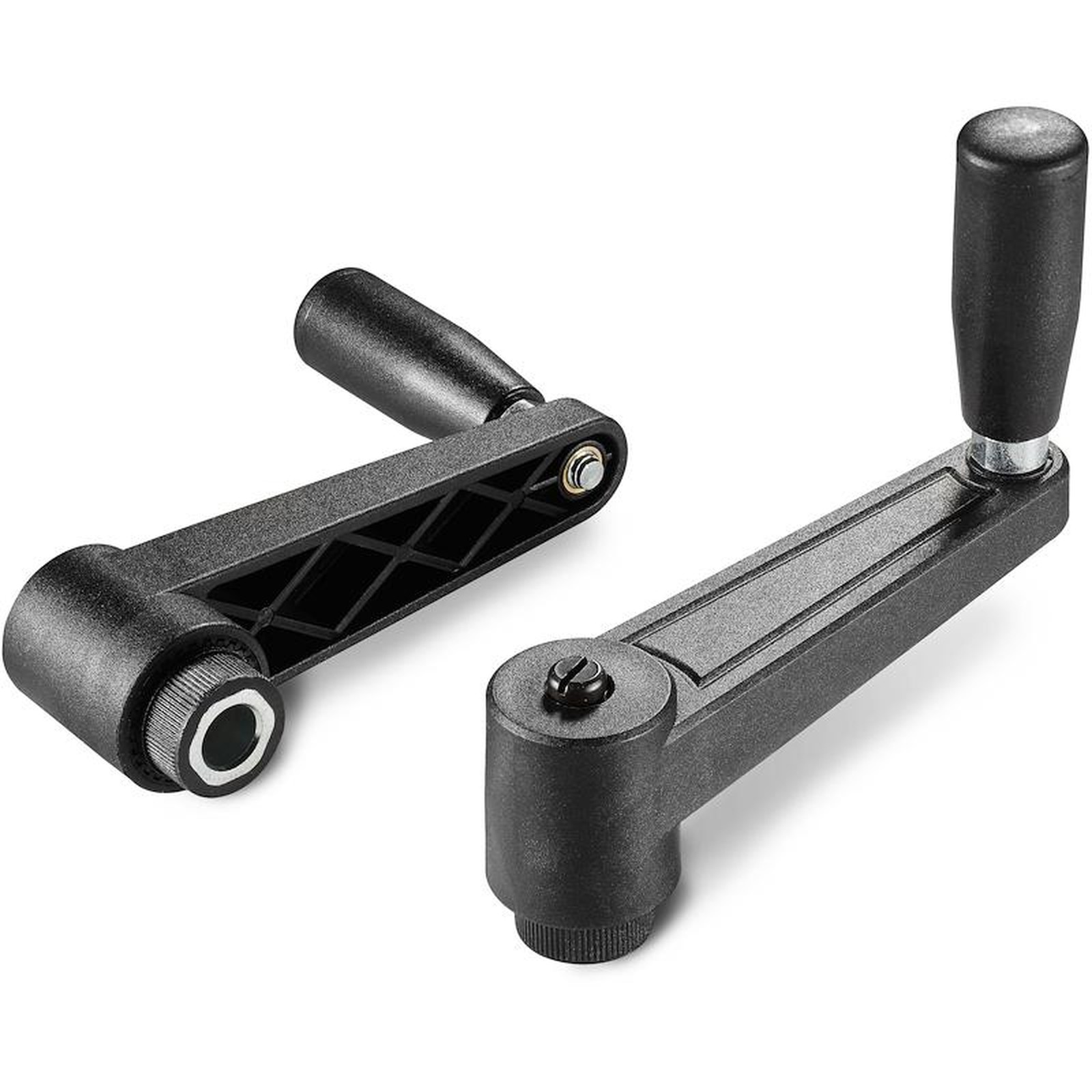

KURBEL MIT RASTFUNKTION, DURCHGANGSBOHRUNG (PASSUNG) UND DREHGRIFF M145
05
E511
Manovelle scatto
Materiale:
Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe:
Schwarz (RAL 9011).
Einsatz:
Buchse aus verzinktem Stahl mit Bohrung (Lochtoleranz H10).
Seitlicher Einsatz:
Durchgangsgewinde aus Messing.
Feder:
Feder aus Edelstahl (AISI 302).
Befestigungsschraube:
Schraube aus brüniertem Stahl mit Schlitzkopf.
Seitengriff:
Drehgriff Art. M145.
Weitere Möglichkeiten:
Kundenspezifische Materialien der Einsätze.
Auf Anfrage und ab bestimmten Abnahmemengen ist die Kurbel in den Farben der Farbtabelle erhältlich.

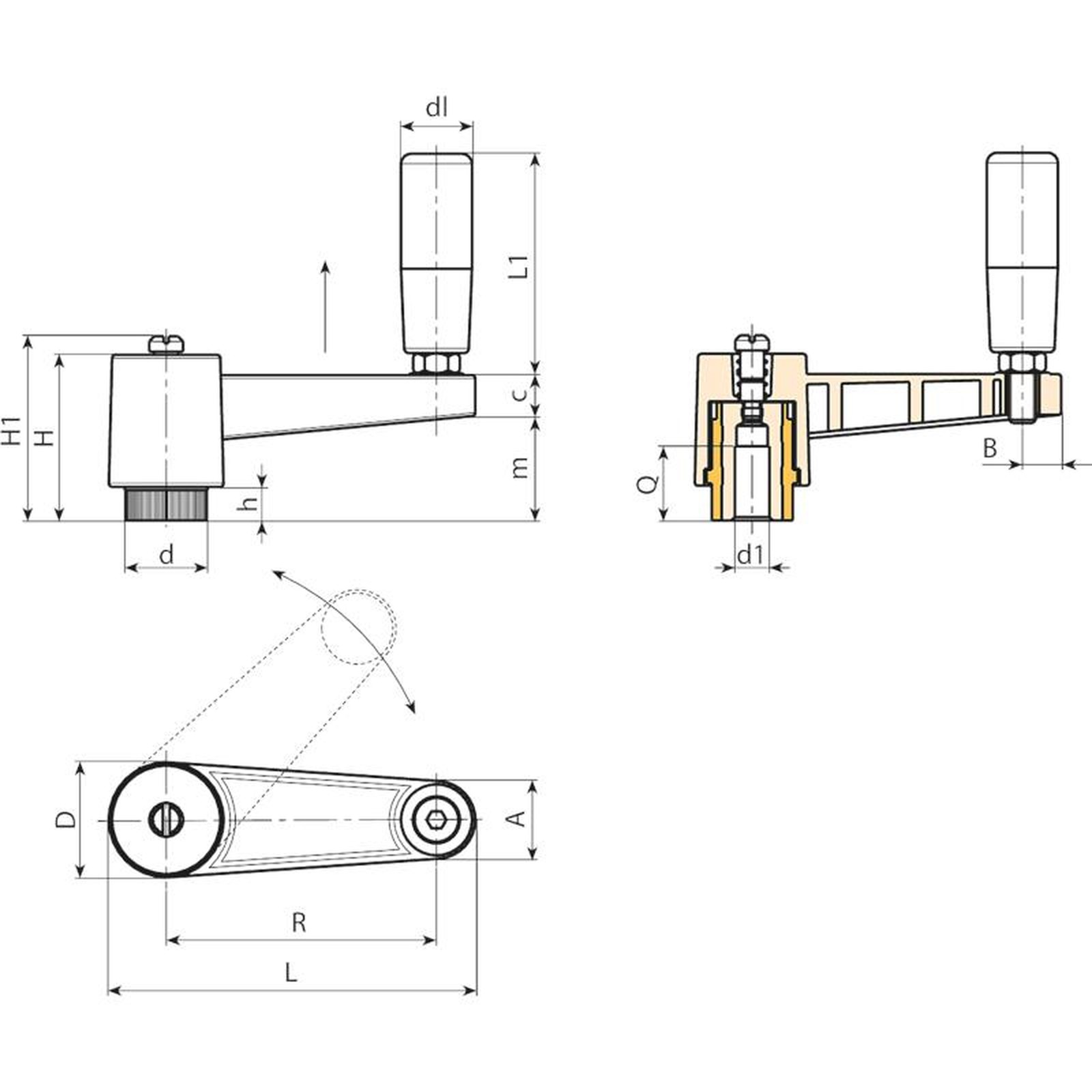

| Code | Art. | L | R | H | D | d | m | c | A | B | h | H1 | d1 H10 | Q | dl | L1 | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E511065.0001 | E511065.TP0501 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 17 | 9 | 10 | - | 5 | 22 | 20 | 56 | 92 |
| E511080.0001 | E511080.TP0501 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 5 | 28 | 23,5 | 68 | 187 |
| E511110.0001 | E511110.TP0501 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 5 | 28 | 23,5 | 68 | 205 |
