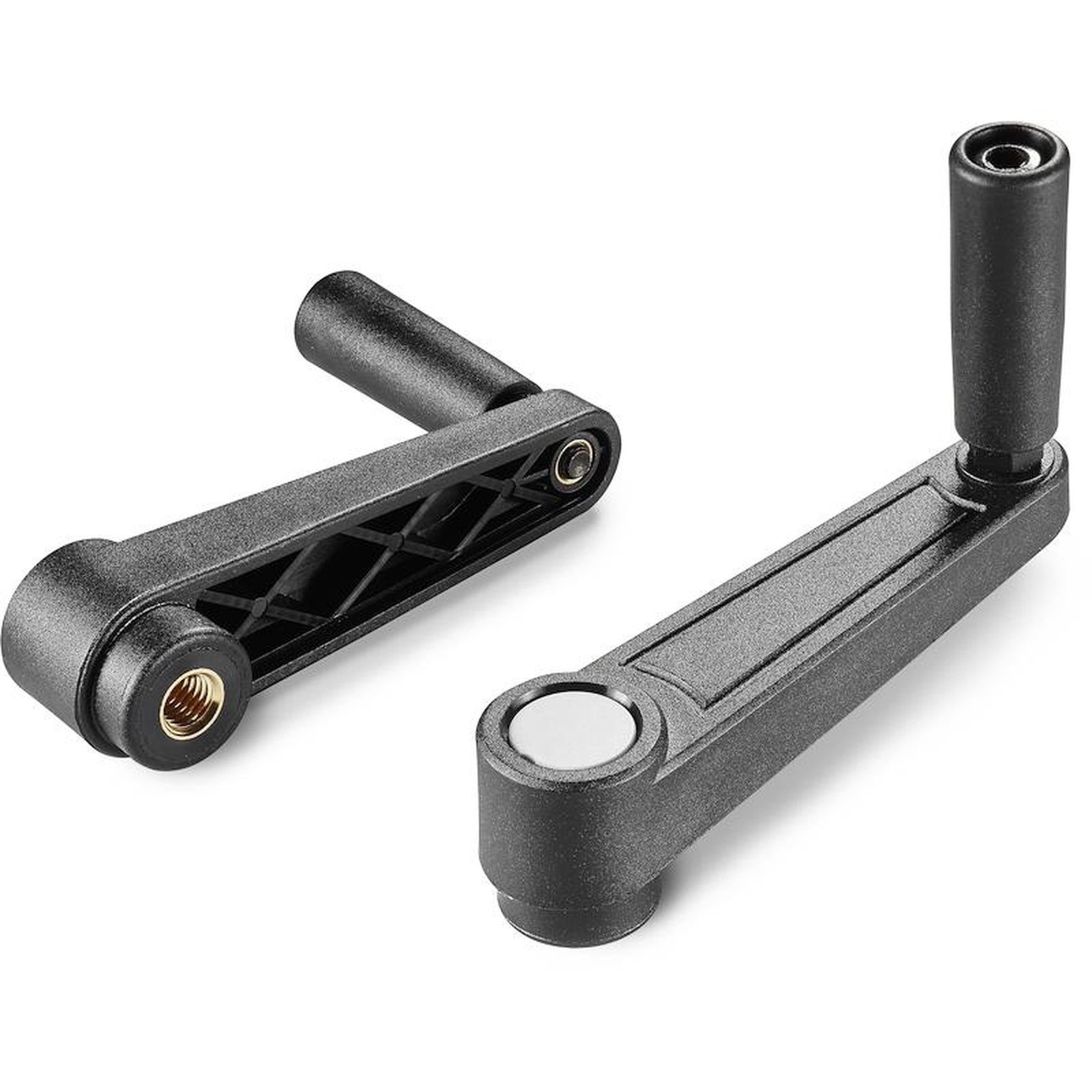

HANDKURBEL MIT DREHGRIFF UND INNENGEWINDE
E215
Manovelle con foro filettato
Description
Normalmente è abbinata ad un asse di un macchinario, ed è il modello più economico che può espletare tale servizio. La sua forma a mono-braccio ne facilità la produzione e ne riduce il peso, consentendo di essere prodotta anche in grandi dimensioni (raggio 185mm.). Questo porta ad ingrandire il raggio con cui viene applicata la forza consentendo di moltiplicare la forza di rotazione, di fissaggio oppure di avere grande velocità di rotazione consentendo grandi spostamenti. In fatti alla fine c’è sempre un manico girevole che facilità l’impugnabilità e che si adatta alla rotazione della mano per evitare sforzi. In questo modello E215, Il foro dell’inserto è filettato e per fissarlo all’albero è sufficiente un controdado; mentre il manico abbianto è il modello Manico girevole M144 , cheè il modello base più economico. Sono disponibili varianti con manici girevoli e pieghevoli di vario tipo. Spesso, in abbinamento a tale prodotto, si monta un numeratore K600, con la funzione di indicare lo spostamento fatto tramite un sistema di ingranaggi e display numerico. Anche per questo modello troviamo un comodo tappo asportabile, disponibile in diversi colori e facile da personalizzare mediante tampografia. Prodotto adatto per macchine utensili manuali, trapani, foratrici, macchine per imballaggio, seghe e seghetti, macchine per confezionamento, attrezzature alimentari. La manovella con manico E215 è fatta con materiali a base di poliammide rinforzata. Questo modello è una versione base, ma può essere richiesto con diversi modelli di manici girevoli, pieghevoli, (manovella con manico, manovella a scatto, manovella con manico pieghevole, manovella in metallo, manovella di manovra, ecc.)
Materiale:
Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe:
Schwarz (RAL 9011).
Abdeckung:
Polyamid grau (RAL 7035 Code 13).
Alternativfarben Abdeckung:
Orange (RAL 2004 Code 02).
Rot (RAL 3000 Code 16).
Hellblau (RAL 5015 Code 07).
Grün (RAL 6024 Code 17).
Gelb (RAL 1021 Code 10).
Schwarz (RAL 9011 Code 01).
Einsatz:
Gewindebuchse aus Messing (Gewindetoleranz 6H).
(*) Gewindebuchse aus verzinktem Stahl (Gewindetoleranz 6H).
Seitlicher Einsatz:
Durchgangsgewinde aus Messing.
Seitengriff:
Drehgriff Art. M144.
Weitere Möglichkeiten:
Kundenspezifische Materialien der Einsätze.
Individuelle Farben möglich, siehe Farbtabelle.

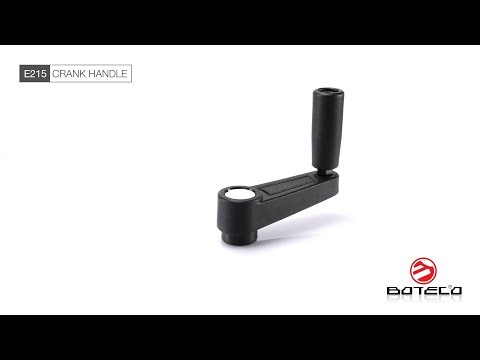

Video:






Code | Art. | L | R | H | D | d | m | c | A | B | h | d3 | h3 | d1 6H | Q | dl | L1 | Gewicht (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
E215065.0002 | E215065.TM0801 | 88,5 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | M8 | 13 | 19 | 54 | 67 |
E215065.0005 | E215065.TM1001 | 88,5 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | M10 | 13 | 19 | 54 | 70 |
E215065.0007 | E215065.TM1201 | 88,5 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | M12 | 13 | 19 | 54 | 73 |
E215080.0003 | E215080.TM0801 | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | M8 | 13 | 19 | 54 | 83 |
E215080.0004 | E215080.TM1001 | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | M10 | 13 | 19 | 54 | 87 |
E215080.0008 | E215080.TM1201 | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | M12 | 13 | 19 | 54 | 90 |
E215110.0003 | E215110.TM1001 | 140 | 110 | 39 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | M10 | 13 | 21 | 66 | 135 |
E215110.0005 | E215110.TM1201 | 140 | 110 | 39 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | M12 | 17 | 21 | 66 | 137 |
E215110.0007 | E215110.TM1401 | 140 | 110 | 39 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | M14 | 17 | 21 | 66 | 140 |
E215140.0002 | E215140.TM1201 | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | M12 | 17 | 23,5 | 76,5 | 238 |
E215140.0005 | E215140.TM1401 | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | M14 | 17 | 23,5 | 76,5 | 223 |
E215140.0006 | E215140.TM1601 | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | (*) M16 | 17 | 23,5 | 76,5 | 251 |
E215185.0001 | E215185.TM1201 | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | M12 | 17 | 25,5 | 87 | 312 |
E215185.0003 | E215185.TM1401 | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | M14 | 17 | 25,5 | 87 | 320 |
E215185.0004 | E215185.TM1601 | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | (*) M16 | 17 | 25,5 | 87 | 331 |
