BASIS ZWEISPEICHEN-BEDIENUNGSHANDRAD, NACHRÜSTBAR MIT GRIFF

04

DBASE


Volantini a razze

    Material:

    Polyamid glasfaserverstärkt, (PA6+GF). Öl- und fettbeständig.

    Oberfläche:

    Matt.

    Farbe:

    Schwarz (RAL 9011).

    Abdeckung:

    Polyamid grau (RAL 7035 Code 13).

    Alternativfarben Abdeckung:

    Orange (RAL 2004 Code 02).

    Blau (RAL 5015 Code 07).

    Gelb (RAL 1021 Code 10).

    Rot (RAL 3000 Code 16).

    Grün (RAL 6024 Code 17).

    Schwarz (RAL 9011 Code 01).

    Standardausführung:

    Buchse aus verzinktem Stahl mit Durchgangsbohrung (Toleranz H10).

    Seitlicher Einsatz:

    Durchgangsgewinde aus Messing.

    Nabe:

    Vollnabe.

    (*) Hohlnabe.

    Befestigung:

    Individuelle Befestigungsmöglichkeiten, sowie Ausführung für eine Passfeder / Vierkant-Aussparung siehe Katalog.

    Weitere Möglichkeiten:

    Buchse mit brünierter Oberfläche (d1 mit Toleranz H7). Ab einer Mindestabnahmemenge von 50 Stück.

    Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.

    Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.

    Individuelle Farben möglich, siehe Farbtabelle.

    Datenblatt

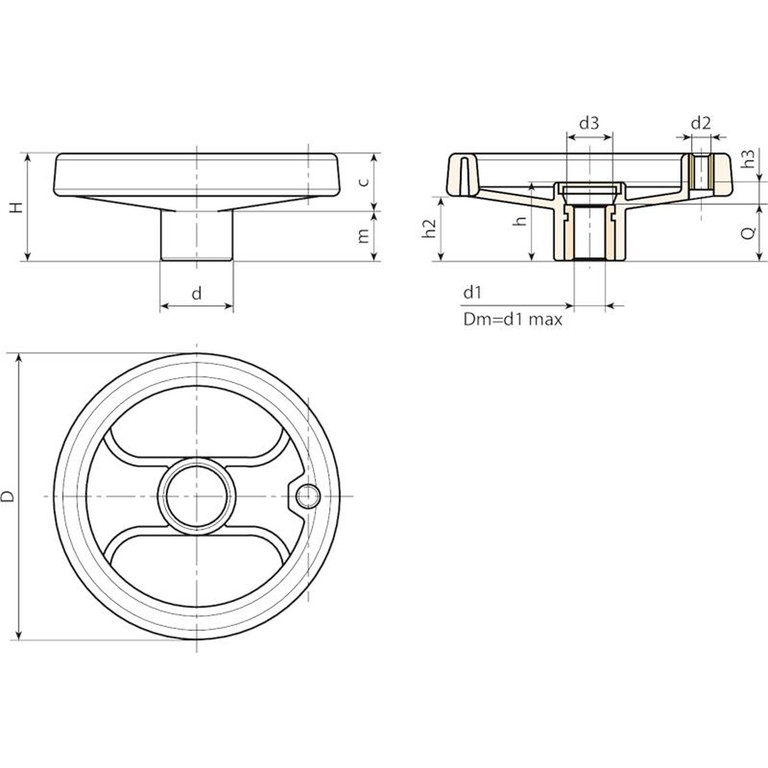

    Code Art. D H h d m c h2 h3 d3 Dm d2 6H d1 H10 Q Gewicht (g)
    D080.TP0501PZ1 D080.TP0501PZ1 80 34 26 24,5 15,5 18,5 20 6 16,5 12 M6 5 20 90
    D100.TP0501PZ1 D100.TP0501PZ1 100 43 33 28,5 20,5 22,5 26,5 9 16,5 16 M6 5 24 150
    D130.TP0501PZ1 D130.TP0501PZ1 129 50 35.5 32 20 30 30 11,5 25,5 18 M8 5 24 230
    D160.TD0801PZ1 D160.TD0801PZ1 160 57,5 41 40 20 37.5 34 9 26 22 M8 8 32 375
    D200.TD0801PZ1 D200.TD0801PZ1 198 60,5 38,5 51 16,5 44 31,5 7,5 27 22 M8 8 32 615
    D250.TD0801PZ1 D250.TD0801PZ1 252 70 48 56 23 47 38,5 12 31,5 28 M10 8 36 920
    D350.TD0801PZ1 D350.TD0801PZ1 349 78 49 67 21 57 42 17 34 30 M10 (*) 8 32 1510
    Achtung: Ab einer Mindestbestellmenge von 50 Stück kann der Durchmesser d1 individuell angepasst werden. Bohrung verzinkt (Toleranz H10). Bohrung brüniert (Toleranz H7).
