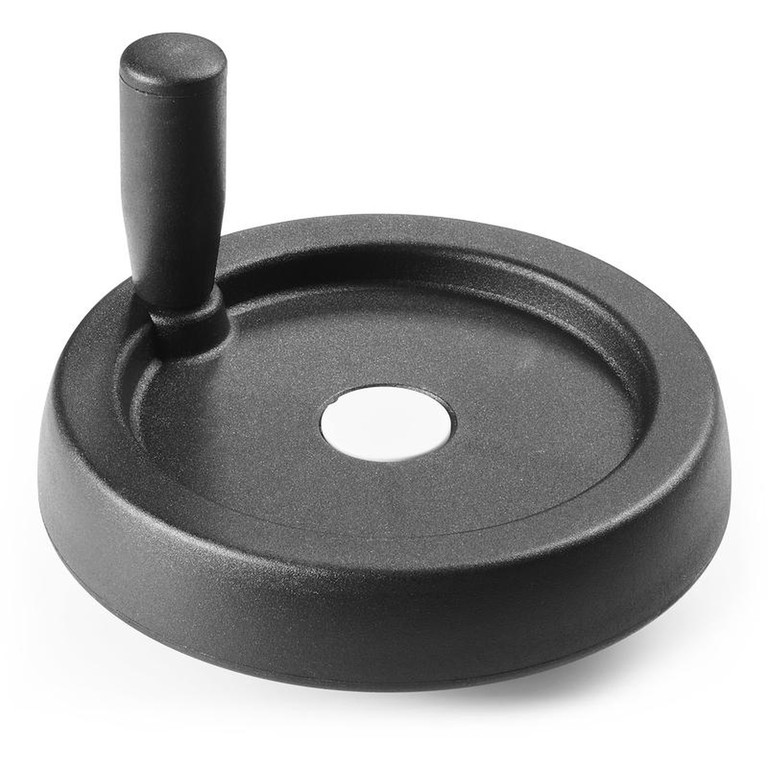

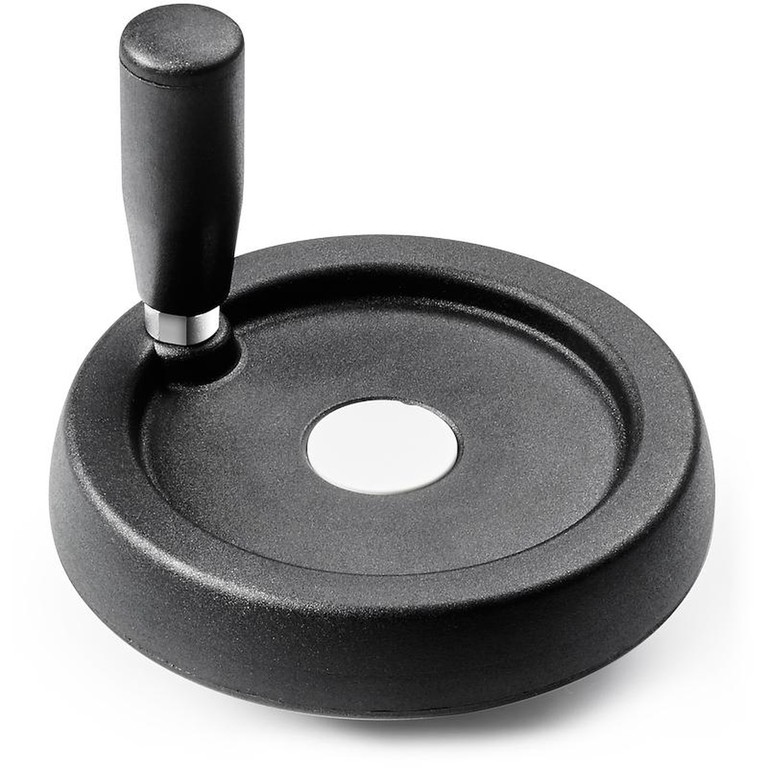

SCHEIBENHANDRAD MIT DREHGRIFF M129

03

C194


Volantini con manico girevole

    Material:

    Polyamid glasfaserverstärkt, (PA6+GF).

    Öl- und fettbeständig.

    Oberfläche:

    Matt.

    Farbe:

    Schwarz (RAL 9011).

    Abdeckung:

    Polyamid grau (RAL 7035 Code 13).

    Alternativfarben Abdeckung:

    Orange (RAL 2004 Code 02).

    Blau (RAL 5015 Code 07).

    Gelb (RAL 1021 Code 10).

    Rot (RAL 3000 Code 16).

    Grün (RAL 6024 Code 17).

    Schwarz (RAL 9011 Code 01).

    Standardausführung:

    Buchse aus verzinktem Stahl mit Durchgangsbohrung (Toleranz H10).

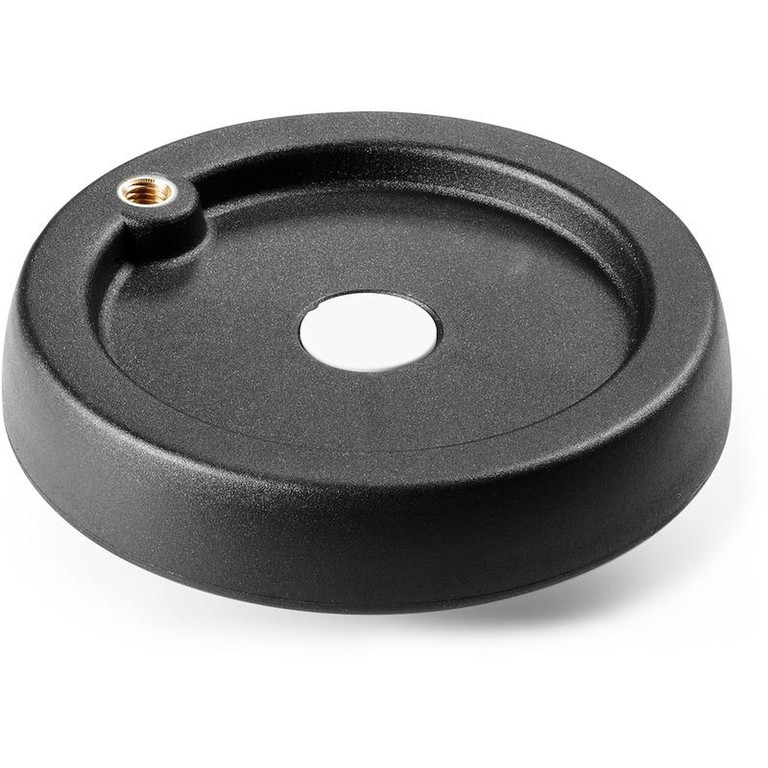

    Seitlicher Einsatz:

    Durchgangsgewinde aus Messing.

    Seitengriff:

    Drehgriff Art. M129.

    Befestigung:

    Individuelle Befestigungsmöglichkeiten, sowie Ausführung für eine Passfeder / Vierkant-Aussparung siehe Katalog.

    Weitere Möglichkeiten:

    Buchse mit brünierter Oberfläche (d1 mit Toleranz H7). Ab einer Mindestabnahmemenge von 50 Stück.

    Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.

    Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.

    Individuelle Farben der Scheibenhandräder, Drehgriffe und Abdeckungen möglich, siehe Farbtabelle.

    Datenblatt

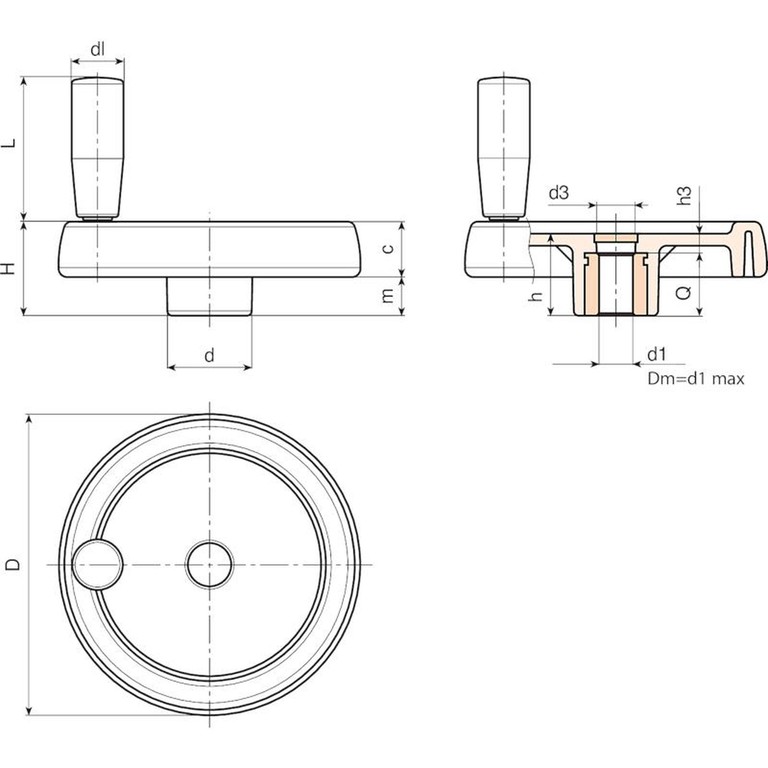

    Code Art. D H h d m c d3 h3 dl L Dm d1 H10 Q Gewicht (g)
    C194080.0007 C194080.TP0501P 81 33 29 25 16 17 16 9 20 52 12 5 20 145
    C194100.0007 C194100.TP0501P 100.5 39 34 30.5 18 21 16.5 10 20 52 16 5 24 235
    C194125.0003 C194125.TP0501P 125 44 37 36 20 24 26 13 23 62 18 5 24 350
    C194150.0001 C194150.TD0801P 150 54 44 38 25 29 26 12 25 72 22 8 32 610
    C194175.0004 C194175.TD0801P 173 57 47 40 25.5 31.5 26 15 25 81 22 8 32 755
    C194200.0008 C194200.TD0801P 204 61 49.5 45 26 35 27 13 27 93 28 8 36 975
    C194250.0001 C194250.TD0801P 251 66,5 56,5 60 27,5 39 36 20,5 27 93 28 8 36 1520
    Achtung: Ab einer Mindestbestellmenge von 50 Stück kann der Durchmesser d1 individuell angepasst werden. Bohrung verzinkt (Toleranz H10). Bohrung brüniert (Toleranz H7).
    Dm = der maximal mögliche Durchmesser nach der Nachbearbeitung.
