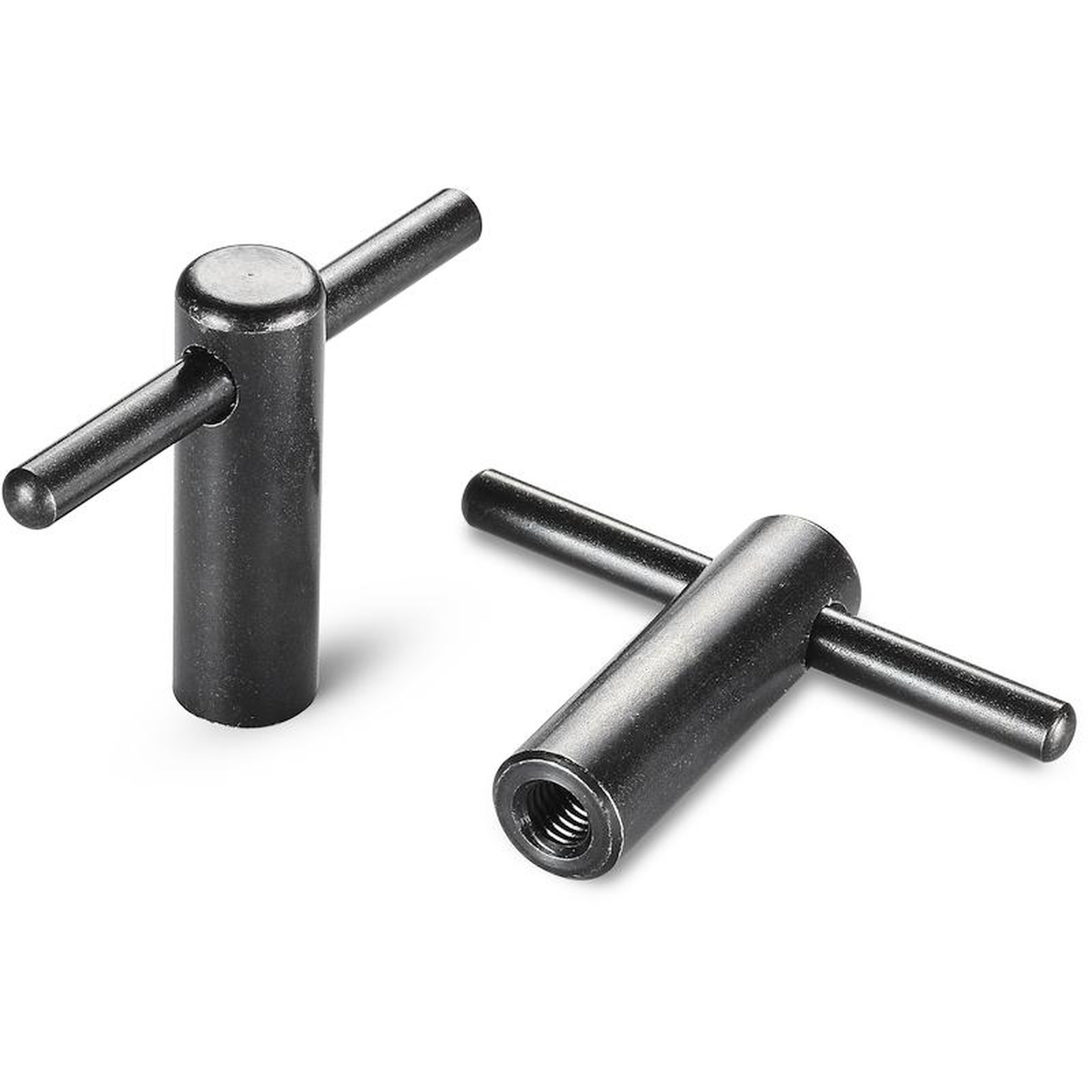

KNEBELMUTTER MIT FESTEM KNEBEL UND INNENGEWINDE
01
W701
Metalline Leve fisse varie
Material:
Stahl der Festigkeitsklasse 5.8.
Oberfläche:
Mit geringer Rauheit gedreht.
Farbe:
Brünierung.
Knebel:
Nicht beweglich oder demontierbar
Loch:
Innengewinde (Gewindetoleranz 6H).
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen kann das Innengewinde d1 nach Kundenvorgabe gefertigt werden.
Auf Anfrage und ab bestimmten Abnahmemengen können die Knebelmuttern mit anderen Oberflächenbehandlungen hergestellt werden.

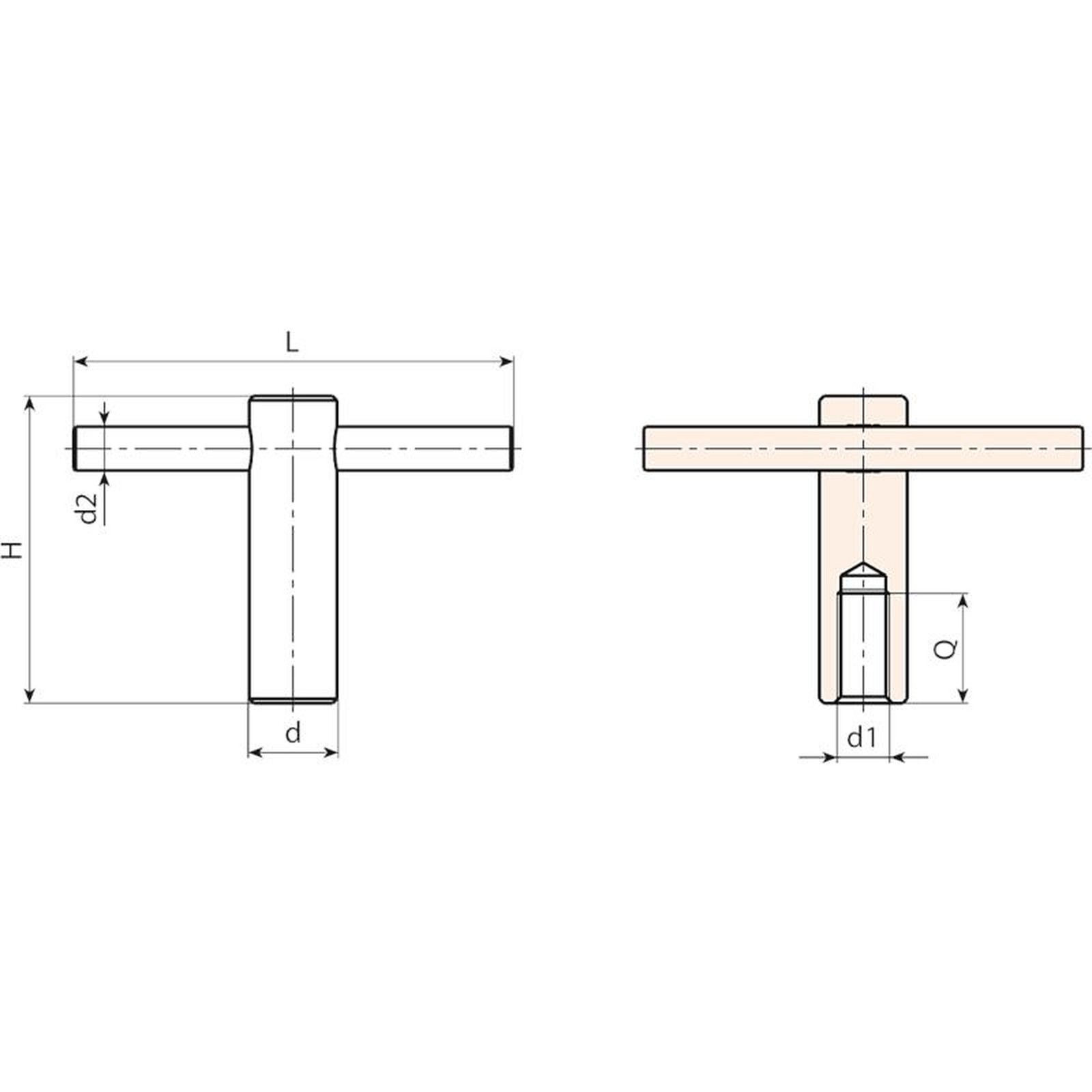

| Code | Art. | d | L | H | d2 | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|
| W701085.0001 | W701085.VM10 | 18 | 85 | 62 | 8 | M10 | 25 | 145 |
| W701105.0001 | W701105.VM12 | 20 | 105 | 72 | 10 | M12 | 30 | 208 |
| W701125.0001 | W701125.VM16 | 24 | 125 | 87 | 12 | M16 | 40 | 330 |
| W701145.0001 | W701145.VM20 | 30 | 145 | 97 | 16 | M20 | 45 | 573 |
