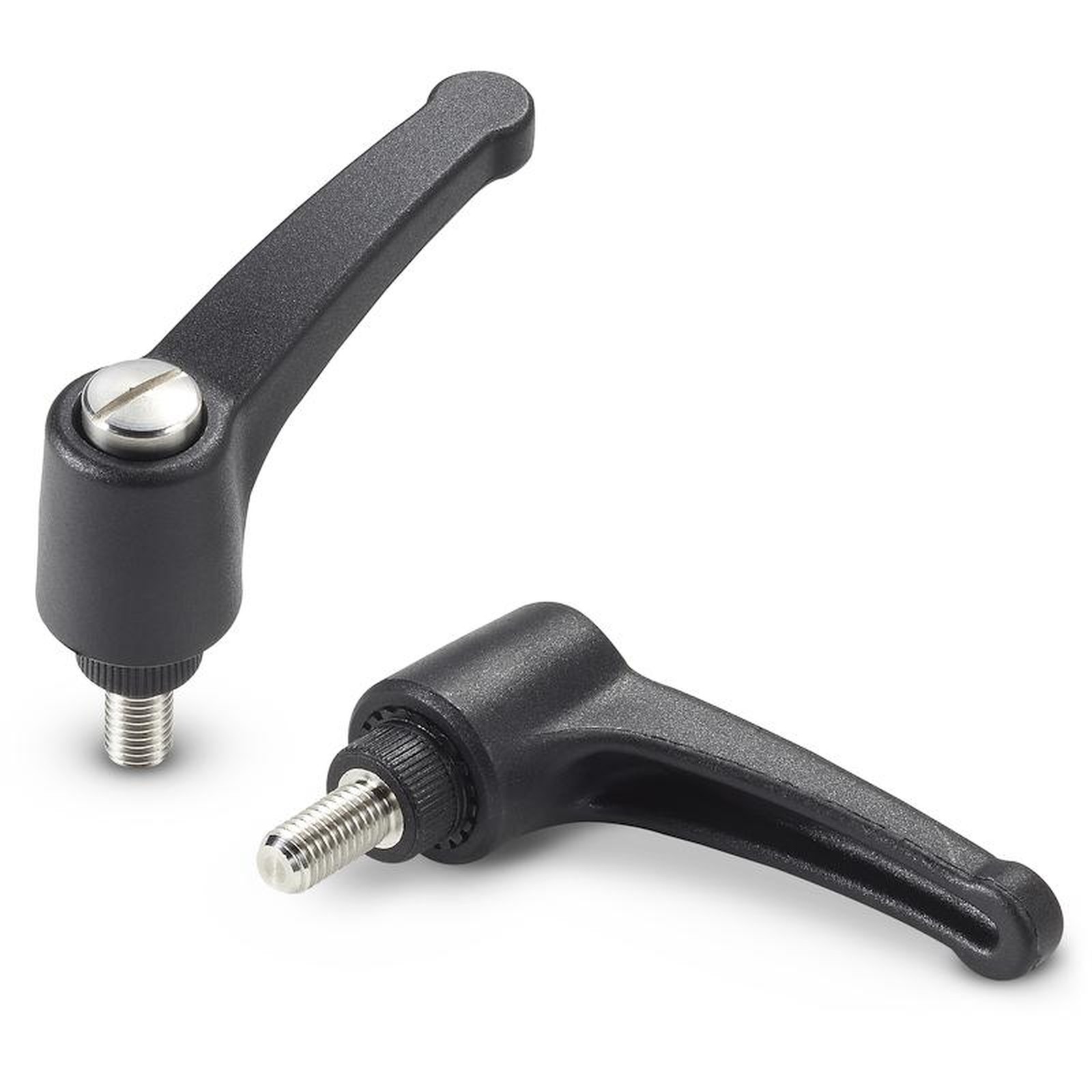

RASTENHEBEL “EUROMODEL” MIT AUSSENGEWINDE AUS EDELSTAHL

01

A581CIN


Leve a scatto con vite

Material:

Spezialkunststoff, glasfaserverstärkt.

Öl- und fettbeständig.

Oberfläche:

Matt.

Farbe Griffhebel und Einsatz:

Schwarz (RAL 9011).

Einsatz:

Gewindebolzen aus Edelstahl (AISI 303) (Gewindetoleranz 6g).

Befestigungsschraube:

Schraube aus Edelstahl (AISI 303) mit Schlitzkopf.

Feder:

Feder aus Edelstahl (AISI 302).

Alternativfarben Griffhebel:

Orange (RAL 2004 Code 02).

Blau (RAL 5015 Code 07).

Gelb (RAL 1021 Code 10).

Rot (RAL 3000 Code 16).

Grün (RAL 6024 Code 17).

Grau (RAL 7035 cod. 13).

Weitere Möglichkeiten:

Auf Anfrage und ab bestimmten Abnahmemengen sind die Farben (Achtung: reduziertes Spektrum) aus der Farbtabelle erhältlich.

Datenblatt

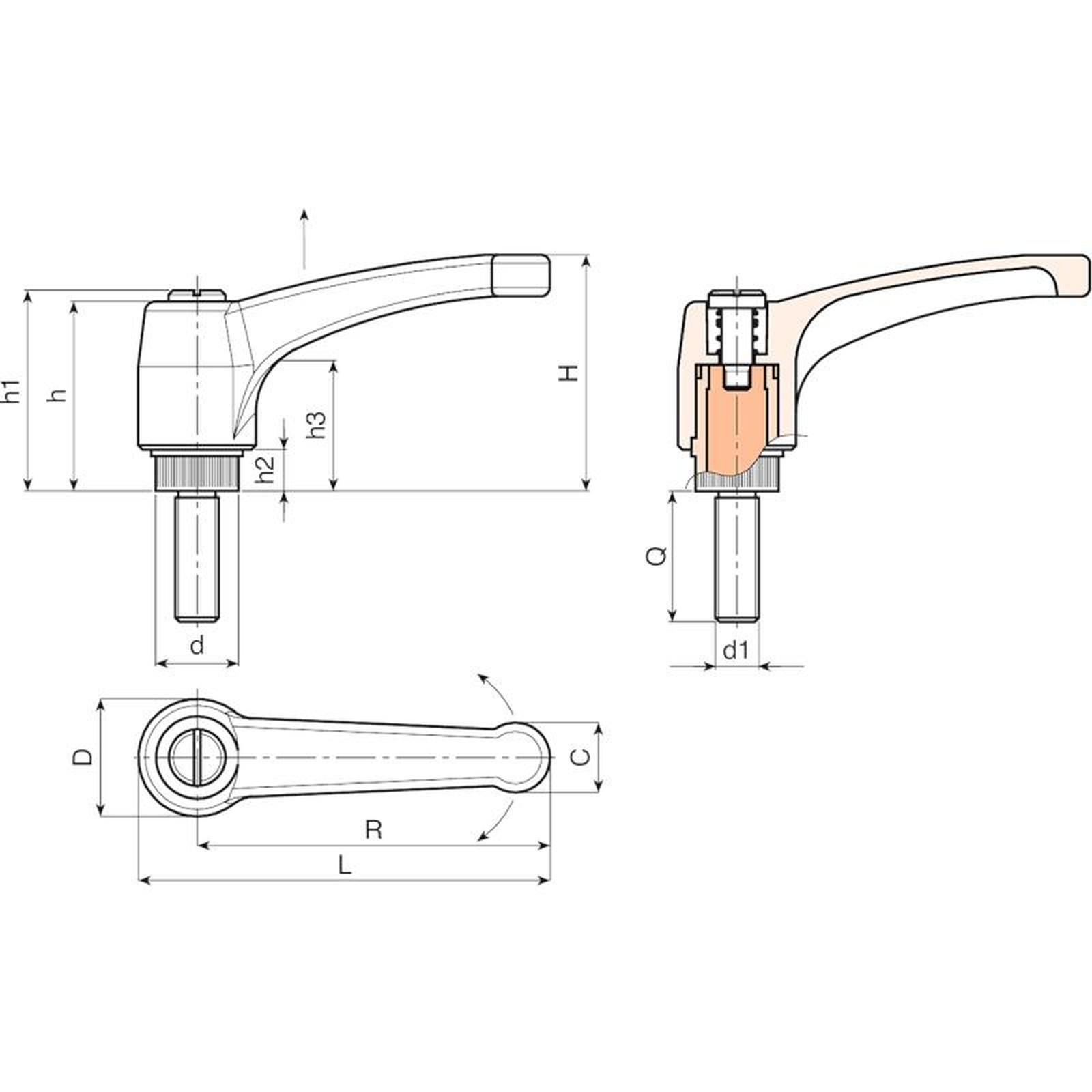

Code Art. L R H D d c h h1 h2 h3 LM d1 6g Q Gewicht (g)
A581065.0006 A581065.TM06X2001CIN 76 65 43 23 15 13 36 40 8 24 60 M6 20 40
A581065.0013 A581065.TM06X3001CIN 76 65 43 23 15 13 36 40 8 24 60 M6 30 42
A581065.0019 A581065.TM06X4001CIN 76 65 43 23 15 13 36 40 8 24 60 M6 40 44
A581065.0024 A581065.TM08X1601CIN 76 65 43 23 15 13 36 40 8 24 60 M8 16 42
A581065.0028 A581065.TM08X2001CIN 76 65 43 23 15 13 36 40 8 24 60 M8 20 44
A581065.0037 A581065.TM08X3001CIN 76 65 43 23 15 13 36 40 8 24 60 M8 30 47
A581065.0046 A581065.TM08X4001CIN 76 65 43 23 15 13 36 40 8 24 60 M8 40 50
A581080.0002 A581080.TM08X2001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M8 20 66
A581080.0005 A581080.TM08X3001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M8 30 69
A581080.0011 A581080.TM08X4001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M8 40 72
A581080.0020 A581080.TM10X2001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M10 20 74
A581080.0025 A581080.TM10X3001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M10 30 79
A581080.0029 A581080.TM10X4001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M10 40 84
A581080.0043 A581080.TM12X2001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M12 20 89
A581080.0047 A581080.TM12X3001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M12 30 95
A581080.0050 A581080.TM12X4001CIN 93 80 54 27 19 15.5 44 48 8.5 29 90 M12 40 101
A581094.0009 A581094.TM10X2001CIN 109 94 56 30 19 18 45 49 9 30 90 M10 20 79
A581094.0012 A581094.TM10X3001CIN 109 94 56 30 19 18 45 49 9 30 90 M10 30 84
A581094.0015 A581094.TM10X4001CIN 109 94 56 30 19 18 45 49 9 30 90 M10 40 89
A581094.0035 A581094.TM12X2001CIN 109 94 56 30 19 18 45 49 9 30 90 M12 20 96
A581094.0025 A581094.TM12X3001CIN 109 94 56 30 19 18 45 49 9 30 90 M12 30 101
A581094.0029 A581094.TM12X4001CIN 109 94 56 30 19 18 45 49 9 30 90 M12 40 106
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.
LM = Durch Formen herstellbare Höchstlänge.
