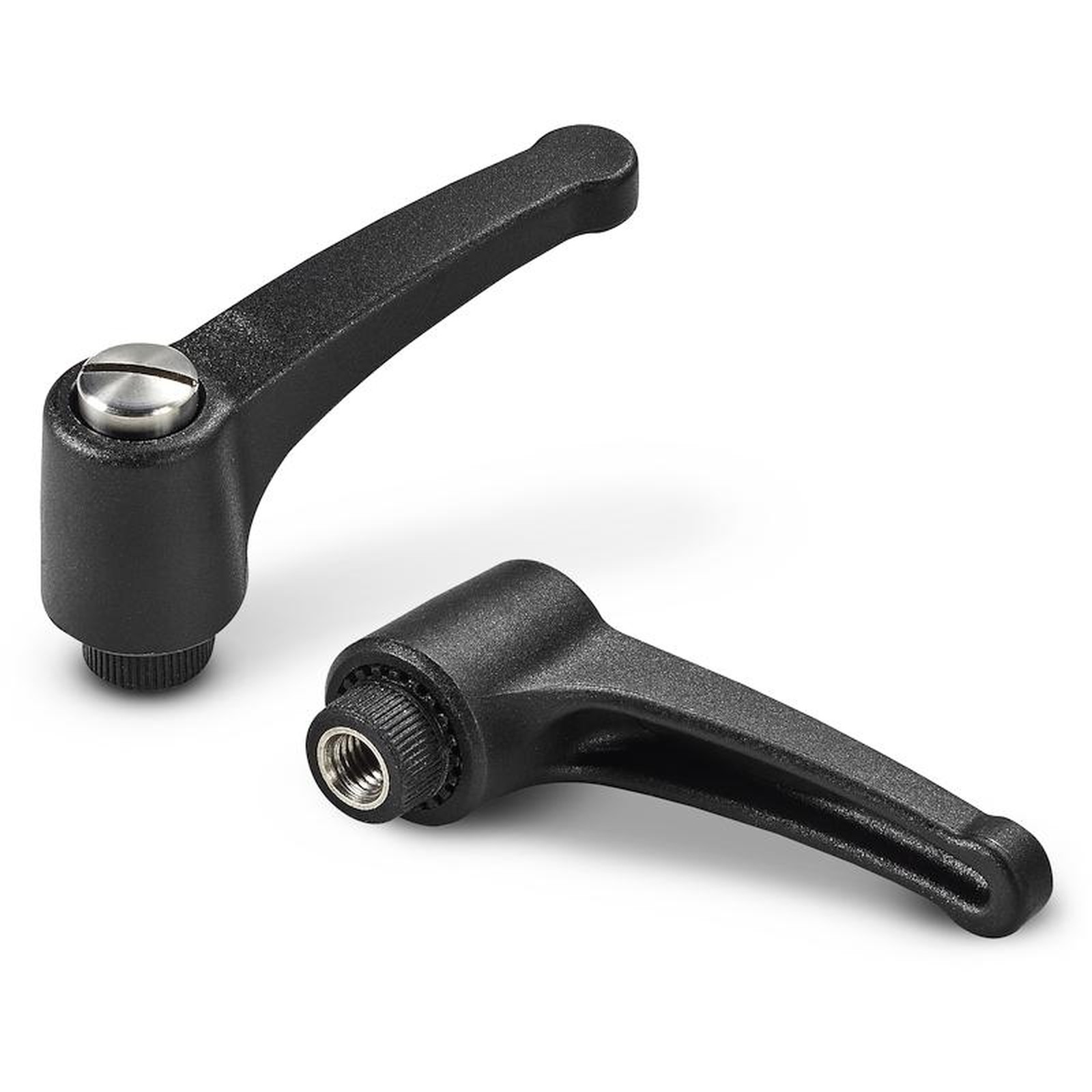

RASTENHEBEL “EUROMODEL” MIT INNENGEWINDE AUS EDELSTAHL
A580CIN
Leve a scatto con vite
Description
Die Standardausführung unseres Katalogs sieht einen Rastenhebel mit Schraube und Innengewinde vor und hebt sich somit vom kostengünstigeren Hebel (A582) mit Knopfbefestigung ab. Solidität und Schließfestigkeit bleiben für die ganze Serie gleich. Die Befestigungsschraube bietet zwei wichtige Vorteile: die Möglichkeit, den Hebel mit einem auf die Schraube einwirkenden Schrauber anzuschrauben und, falls der Hebel bei der Montage nicht um 360° drehbar ist, die Schraube zu lösen und somit den Hebel abzunehmen, damit er anschließend auf der Endanwendung richtig positioniert wieder festgespannt werden kann. Der verstellbare Griff ist dank der Form und der Möglichkeit, den Griffkörper anzuheben und in einem anderen Winkel zu positionieren, auch unter beengten Platzverhältnissen einsetzbar, wenn eine komplette Drehung nicht möglich ist. Dies gilt z. B. bei Werkzeugmaschinen, Maschinen für die Holzverarbeitung und Verpackung oder allen anderen Ausrüstungen oder Anlagen. Der Hebel eignet sich besonders für die Branchen Industriebeleuchtung und Profi-Fitness (Fitnessgeräte und Fahrräder). Der Rastenhebel A580 ist aus hochfestem glasfaserverstärktem Polyamid. Er ist in verschiedenen Versionen und Modellen erhältlich (Rastenhebel mit Knopf, Rastenhebel aus Metall, fester Hebel, Griff aus Kunststoff oder Metall usw.).
Material:
Spezialkunststoff, glasfaserverstärkt.
Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe Griffhebel und Einsatz:
Schwarz (RAL 9011).
Einsatz:
Gewindebuchse aus Edelstahl (AISI 303) (Gewindetoleranz 6H).
Befestigungsschraube:
Schraube aus Edelstahl (AISI 303) mit Schlitzkopf.
Feder:
Feder aus Edelstahl (AISI 302).
Alternativfarben Griffhebel:
Orange (RAL 2004 Code 02).
Blau (RAL 5015 Code 07).
Gelb (RAL 1021 Code 10).
Rot (RAL 3000 Code 16).
Grün (RAL 6024 Code 17).
Grau (RAL 7035 cod. 13).
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen sind die Farben (Achtung: reduziertes Spektrum) aus der Farbtabelle erhältlich.

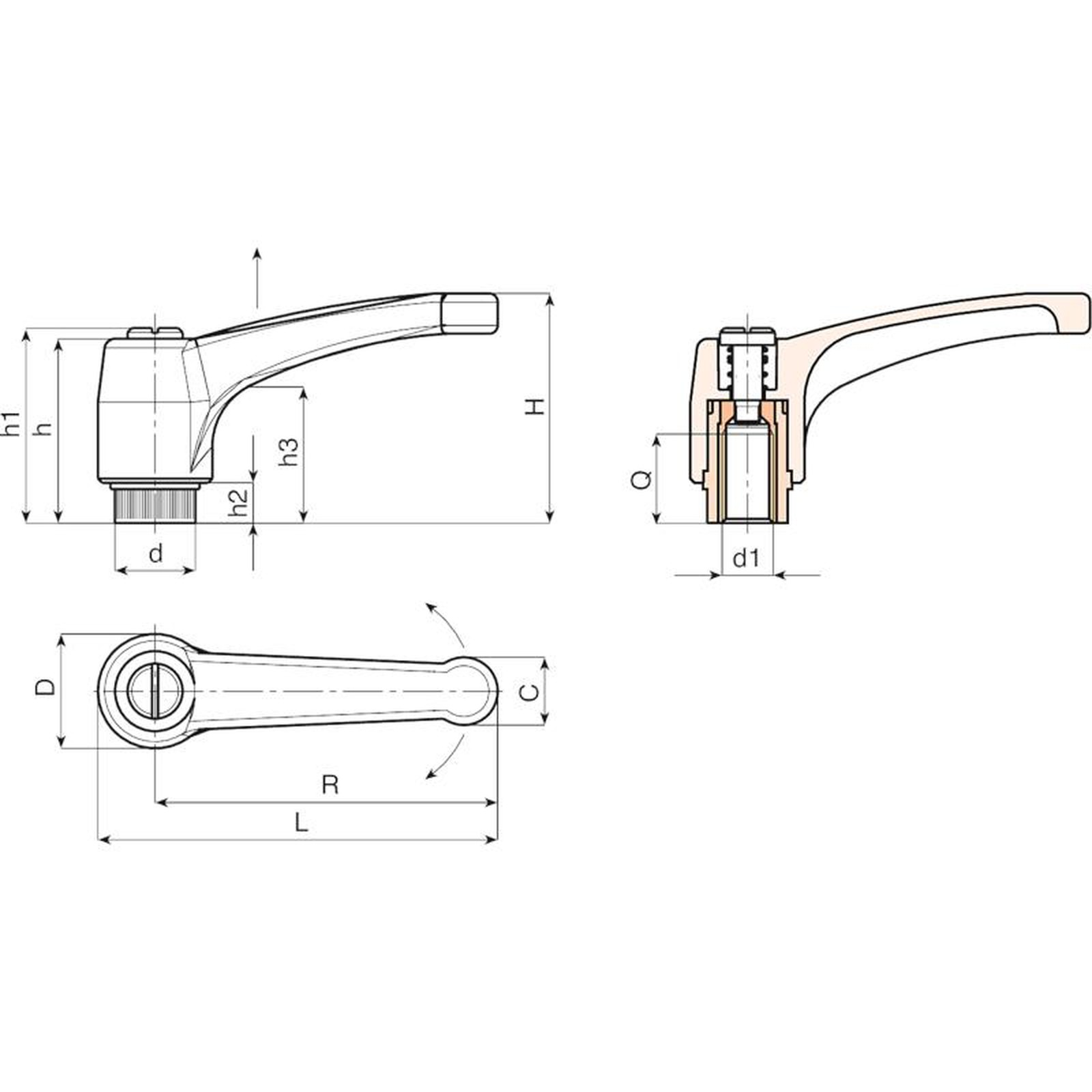

Code | Art. | L | R | H | D | d | c | h | h1 | h2 | h3 | d1 6H | Q | Gewicht (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A580065.0003 | A580065.TM0601CIN | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | M6 | 14 | 36 |
A580065.0005 | A580065.TM0801CIN | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | M8 | 14 | 35 |
A580065.0011 | A580065.TM1001CIN | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | M10 | 14 | 35 |
A580080.0003 | A580080.TM0801CIN | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | M8 | 19 | 55 |
A580080.0005 | A580080.TM1001CIN | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | M10 | 19 | 54 |
A580080.0007 | A580080.TM1201CIN | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | M12 | 19 | 54 |
A580094.0002 | A580094.TM0801CIN | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | M8 | 19 | 80 |
A580094.0005 | A580094.TM1001CIN | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | M10 | 19 | 81 |
A580094.0007 | A580094.TM1201CIN | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | M12 | 19 | 83 |
