KLEMMHEBEL MIT AUSSENGEWINDE
01
A525
Leve fisse
Material:
Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe:
Schwarz (RAL 9011).
Einsatz:
Gewindestiftschraube aus verzinktem Stahl (Gewindetoleranz 6g).
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
Kundenspezifische Materialien der Einsätze.

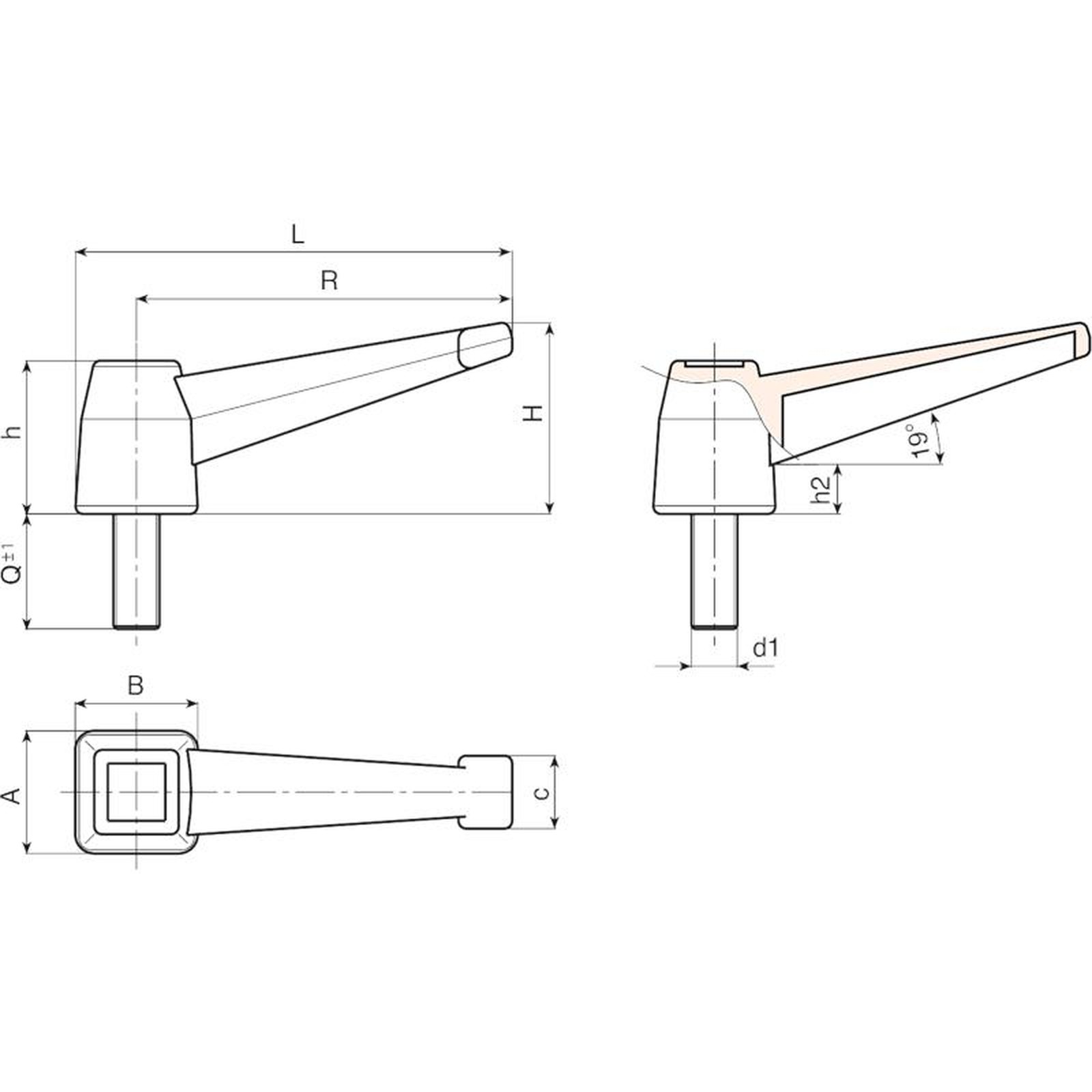

| Code | Art. | L | R | H | A | B | c | h | h2 | LM | d1 6g | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A52598.0002 | A52598.TM10X4001 | 112 | 96 | 51 | 32 | 32 | 19 | 40 | 12 | 100 | M10 | 40 | 90 |
| A52598.0005 | A52598.TM12X4001 | 112 | 96 | 51 | 32 | 32 | 19 | 40 | 12 | 100 | M12 | 40 | 104 |
| A52598.0018 | A52598.TM16X4001 | 112 | 96 | 51 | 32 | 32 | 19 | 40 | 12 | 100 | M16 | 40 | 164 |
Sonderlängen von Stiften auf Anfrage bei einer Mindestbestellmenge von 150 Stück.
LM = Durch Formen herstellbare Höchstlänge.
