EXZENTERHEBEL MIT INNENGEWINDE
01
A200
Leve a camma
Material:
(1) Griffhebel aus Aluminiumlegierung (EN-AC-46200).
Oberfläche:
Durch Sandstrahlen fein satiniert.
Farbe:

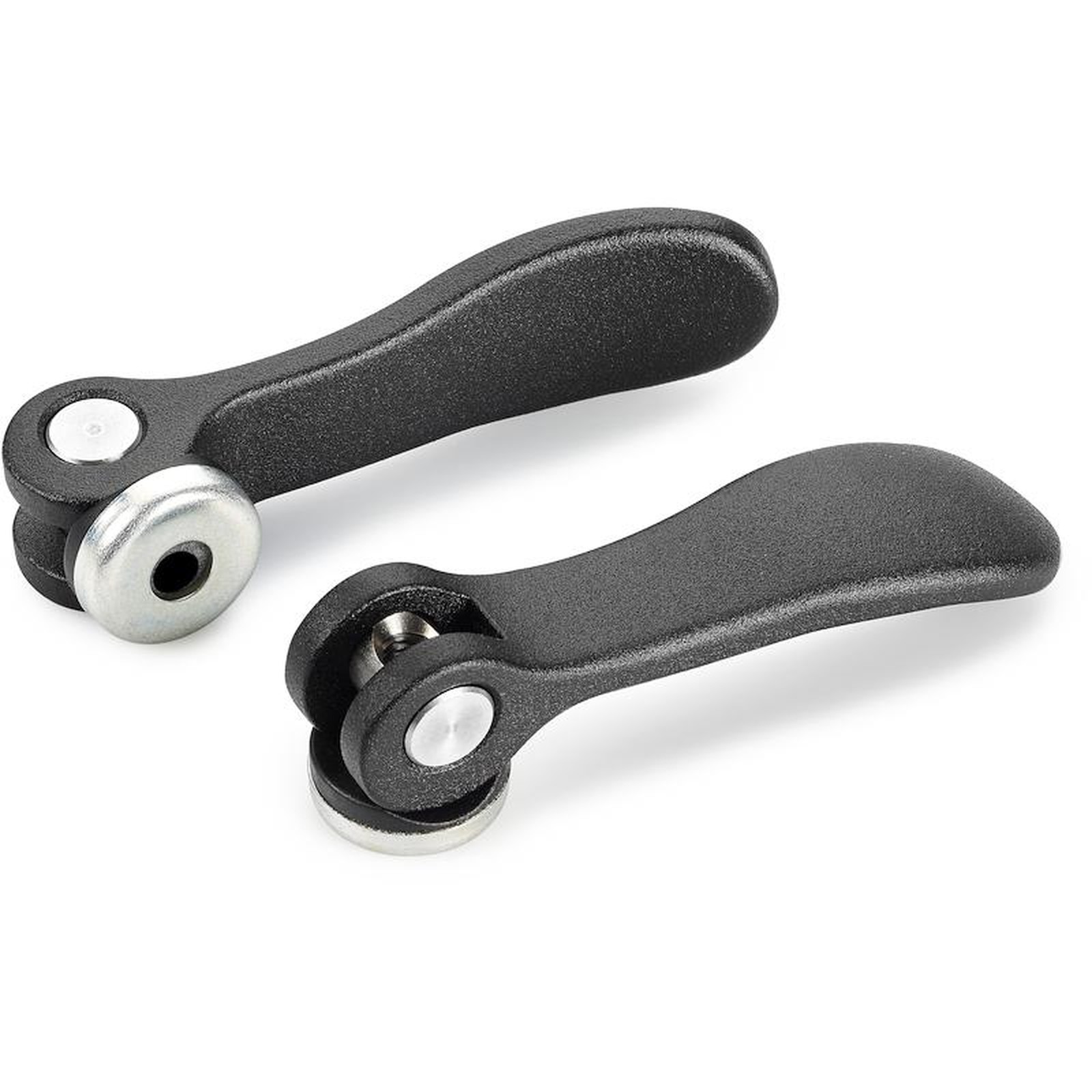

Epoxydstaubbeschichtet, schwarz (RAL 9011).
Einsatz:
(2) Achsbolzen aus blankem Edelstahl (AISI 303), mit Durchgangsgewinde für die Befestigung (Gewindetoleranz 6H).
(4) Druckscheibe aus glasfaserverstärktem PA66 schwarz (RAL 9011).
(3) A200:
Scheibe aus verzinktem Stahl der Festigkeitsklasse 5.8.
(3) A200CIN:
Scheibe aus Edelstahl (AISI 303).
Weitere Möglichkeiten:

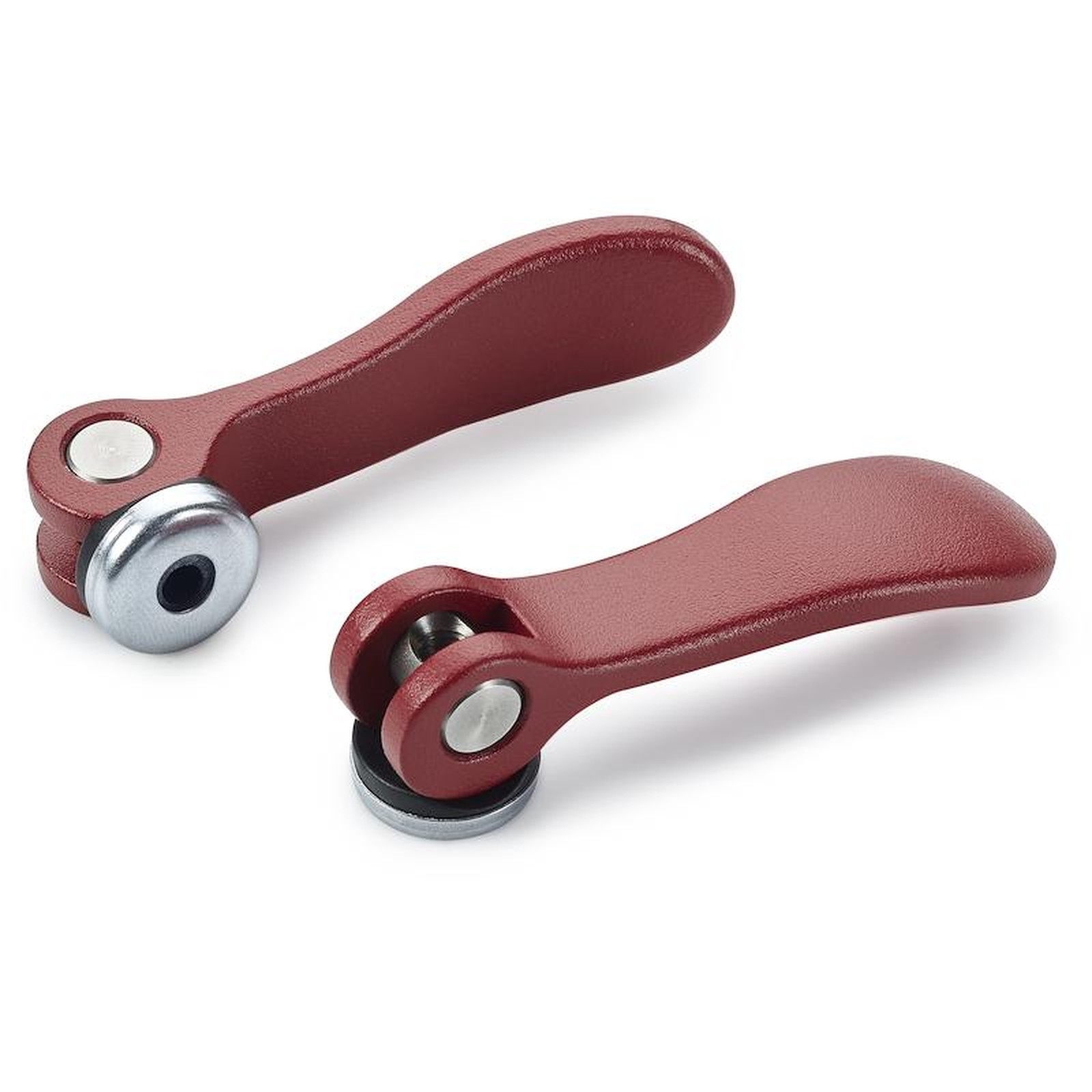

Auf Anfrage sind die Hebel in Rot lieferbar. Das Ende der Bestellnummer lautet dann auf 16 (Beispiel: A200096.AM0816).
Ausführung mit Einsätzen aus verzinktem Stahl

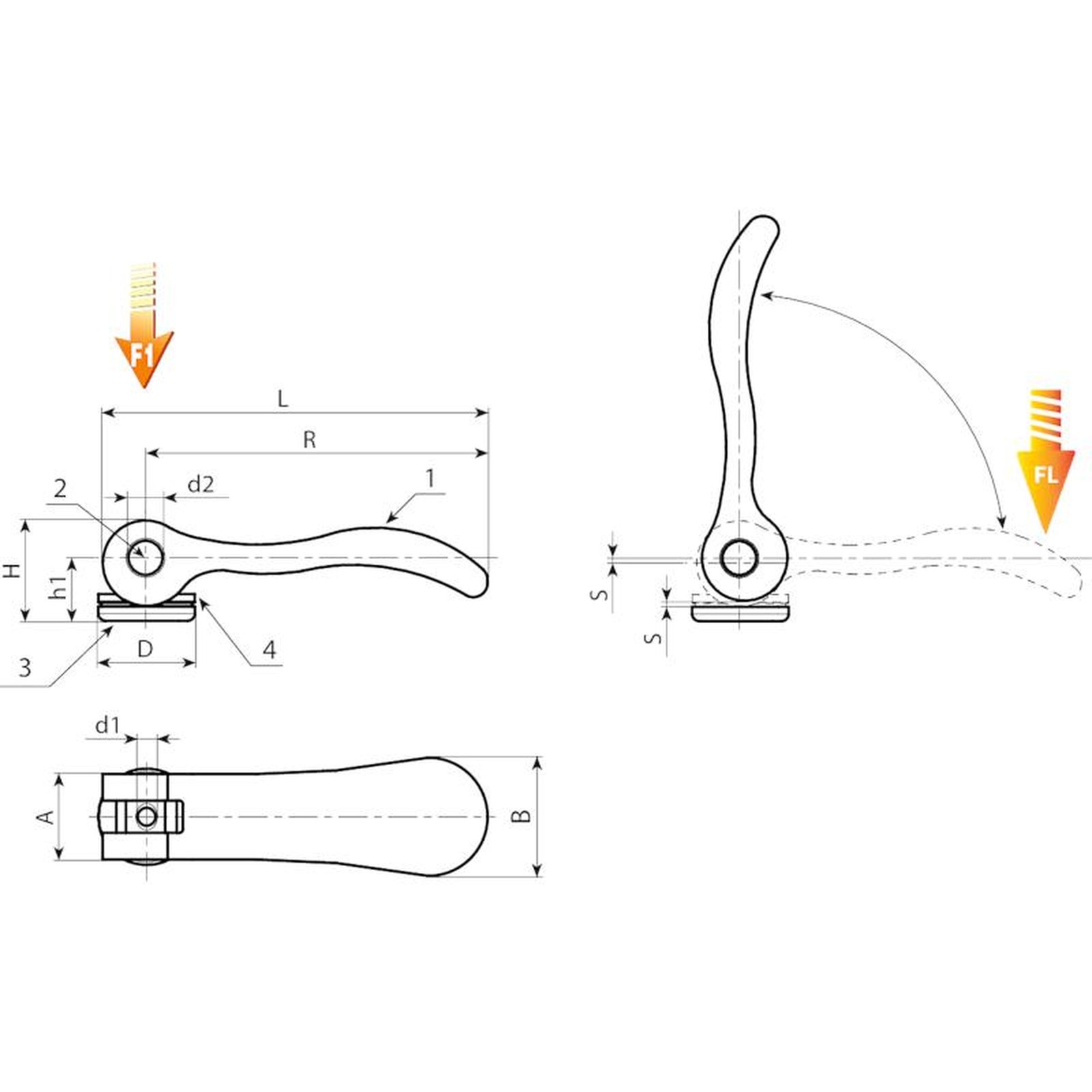

| Code | Art. | L | R | H | D | A | B | h1 | S | d2 | d1 6H | Gewicht (g) | F1 (kN) | FL (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A200036.0001 | A200036.AM0301 | 42 | 36 | 13,5 | 10,7 | 11,5 | 14,5 | 9 | 1 | 6 | M3 | 10 | 1,5 | 90 |
| A200036.0003 | A200036.AM0401 | 42 | 36 | 13,5 | 10,7 | 11,5 | 14,5 | 9 | 1 | 6 | M4 | 10 | 1,5 | 90 |
| A200052.0001 | A200052.AM0401 | 59 | 52,3 | 17 | 13,8 | 13 | 18 | 11 | 1 | 8 | M4 | 18 | 2,5 | 100 |
| A200052.0003 | A200052.AM0501 | 59 | 52,3 | 17 | 13,8 | 13 | 18 | 11 | 1 | 8 | M5 | 18 | 2,5 | 100 |
| A200070.0001 | A200070.AM0501 | 79 | 70,5 | 22 | 16 | 15 | 21,5 | 14,5 | 1,2 | 9 | M5 | 32 | 4 | 120 |
| A200070.0003 | A200070.AM0601 | 79 | 70,5 | 22 | 16 | 15 | 21,5 | 14,5 | 1,2 | 9 | M6 | 32 | 4 | 120 |
| A200096.0001 | A200096.AM0801 | 108 | 96 | 28.8 | 25 | 24 | 33,3 | 18,3 | 1.5 | 11 | M8 | 98 | 8 | 350 |
Ausführung mit Einsätzen aus Edelstahl AISI 303
| Code | Art. | L | R | H | D | A | B | h1 | S | d2 | d1 6H | Gewicht (g) | F1 (kN) | FL (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A200036.0002 | A200036.AM0301CIN | 42 | 36 | 13,5 | 10,7 | 11,5 | 14,5 | 9 | 1 | 6 | M3 | 10 | 1,5 | 90 |
| A200036.0004 | A200036.AM0401CIN | 42 | 36 | 13,5 | 10,7 | 11,5 | 14,5 | 9 | 1 | 6 | M4 | 10 | 1,5 | 90 |
| A200052.0002 | A200052.AM0401CIN | 59 | 52,3 | 17 | 13,8 | 13 | 18 | 11 | 1 | 8 | M4 | 18 | 2,5 | 100 |
| A200052.0004 | A200052.AM0501CIN | 59 | 52,3 | 17 | 13,8 | 13 | 18 | 11 | 1 | 8 | M5 | 18 | 2,5 | 100 |
| A200070.0002 | A200070.AM0501CIN | 79 | 70,5 | 22 | 16 | 15 | 21,5 | 14,5 | 1,2 | 9 | M5 | 32 | 4 | 120 |
| A200070.0004 | A200070.AM0601CIN | 79 | 70,5 | 22 | 16 | 15 | 21,5 | 14,5 | 1,2 | 9 | M6 | 32 | 4 | 120 |
| A200096.0002 | A200096.AM0801CIN | 108 | 96 | 28.8 | 25 | 24 | 33,3 | 18,3 | 1.5 | 11 | M8 | 98 | 8 | 350 |
