"EUROMODEL" KLEMMHEBEL MIT INNENGEWINDE
01
A150
Leve fisse
Material:
Spezialkunststoff, glasfaserverstärkt.
Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe:
Schwarz (RAL 9011).
Abdeckung:
Abdeckung aus grauem Polyamid (RAL 7035).
Einsatz:
Durchgangsgewinde aus verzinktem Stahl (Gewindetoleranz 6H).
Alternativfarben Abdeckung:
Orange (RAL 2004 Code 02).
Blau (RAL 5015 Code 07).
Gelb (RAL 1021 Code 10).
Rot (RAL 3000 Code 16).
Grün (RAL 6024 Code 17).
Schwarz (RAL 9011 Code 01).
Weitere Möglichkeiten:
Auf Anfrage Kugelknöpfe und Federn zur Befestigung (verzinkter Stahl).
Kundenspezifische Materialien der Einsätze.
Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze mit einer anderen Beschichtung geliefert werden.
Individuelle Farben möglich, siehe Farbtabelle.

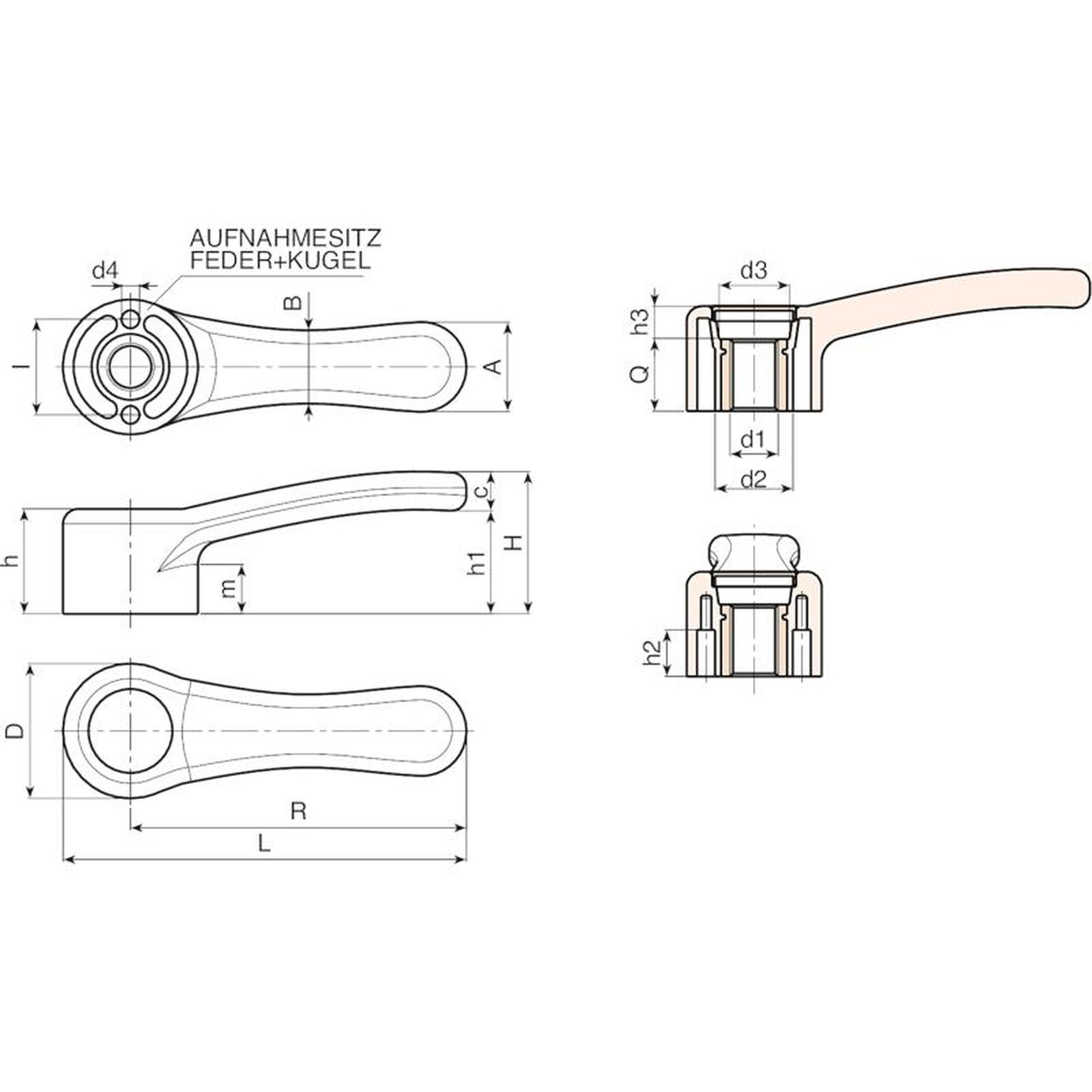

Code | Art. | L | R | D | H | h | h1 | h2 | h3 | m | I | A | B | c | d2 | d3 | d4 | d1 6H | Q | Gewicht (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A150068.0001 | A150068.TM0601 | 84.5 | 68 | 33 | 37 | 25 | 27 | 11.5 | 9 | 12 | 24 | 20 | 17 | 10 | 20 | 16 | 4 | M6 | 16 | 42 |
A150068.0002 | A150068.TM0801 | 84.5 | 68 | 33 | 37 | 25 | 27 | 11.5 | 9 | 12 | 24 | 20 | 17 | 10 | 20 | 16 | 4 | M8 | 16 | 40 |
A150068.0006 | A150068.TM1001 | 84.5 | 68 | 33 | 37 | 25 | 27 | 11.5 | 9 | 12 | 24 | 20 | 17 | 10 | 20 | 16 | 4 | M10 | 16 | 40 |
A150086.0001 | A150086.TM0801 | 104 | 86 | 36 | 40 | 28 | 29 | 14 | 12 | 13 | 26 | 24 | 19 | 11 | 22 | 18 | 5 | M8 | 16 | 72 |
A150086.0001 | A150086.TM1001 | 104 | 86 | 36 | 40 | 28 | 29 | 14 | 12 | 13 | 26 | 24 | 19 | 11 | 22 | 18 | 5 | M10 | 16 | 71 |
A150086.0005 | A150086.TM1201 | 104 | 86 | 36 | 40 | 28 | 29 | 14 | 12 | 13 | 26 | 24 | 19 | 11 | 22 | 18 | 5 | M12 | 16 | 70 |
A150112.0004 | A150112.TM1201 | 134.5 | 112 | 45 | 47 | 36 | 35 | 14.5 | 12 | 16 | 32 | 30 | 24 | 13 | 26 | 23.5 | 6 | M12 | 24 | 99 |
A150112.0010 | A150112.TM1401 | 134.5 | 112 | 45 | 47 | 36 | 35 | 14.5 | 12 | 16 | 32 | 30 | 24 | 13 | 26 | 23.5 | 6 | M14 | 24 | 98 |
A150112.0012 | A150112.TM1601 | 134.5 | 112 | 45 | 47 | 36 | 35 | 14.5 | 12 | 16 | 32 | 30 | 24 | 13 | 26 | 23.5 | 6 | M16 | 24 | 95 |
A150142.0001 | A150142.TM1401 | 169.5 | 142 | 55 | 52 | 40 | 36 | 18 | 13 | 17.5 | 40 | 37 | 30 | 16 | 32 | 28 | 8 | M14 | 27 | 240 |
A150142.0003 | A150142.TM1601 | 169.5 | 142 | 55 | 52 | 40 | 36 | 18 | 13 | 17.5 | 40 | 37 | 30 | 16 | 32 | 28 | 8 | M16 | 27 | 235 |
A150142.0005 | A150142.TM1801 | 169.5 | 142 | 55 | 52 | 40 | 36 | 18 | 13 | 17.5 | 40 | 37 | 30 | 16 | 32 | 28 | 8 | M18 | 27 | 230 |
