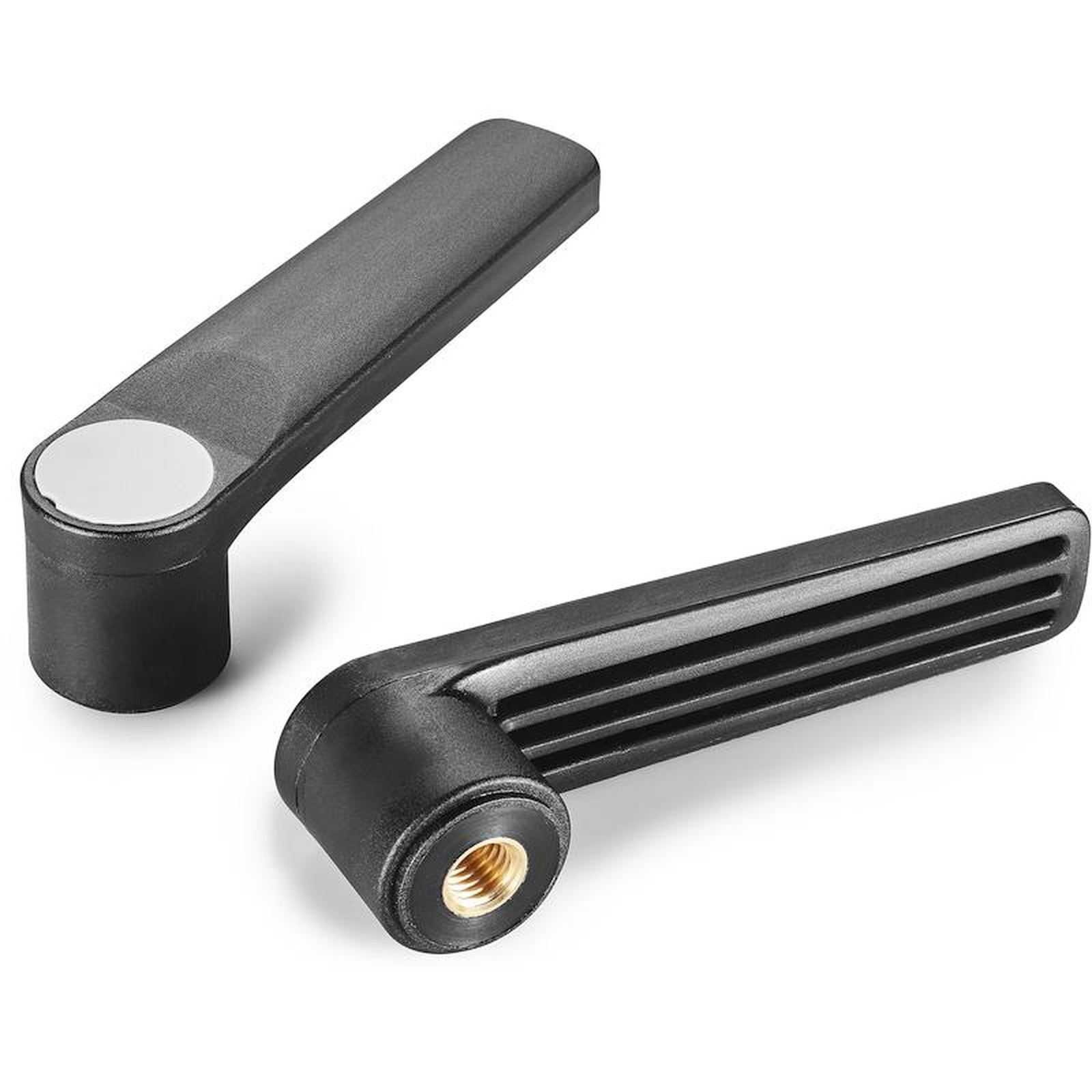

KLEMMHEBEL MIT INNENGEWINDE
01
A148
Leve fisse
Material:
Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe:
Schwarz (RAL 9011).
Abdeckung:
Abdeckung aus grauem Polyamid (RAL 7035).
Einsatz:
Gewindebuchse aus Messing (Gewindetoleranz 6H).
Weitere Möglichkeiten:
Kundenspezifische Materialien der Einsätze.

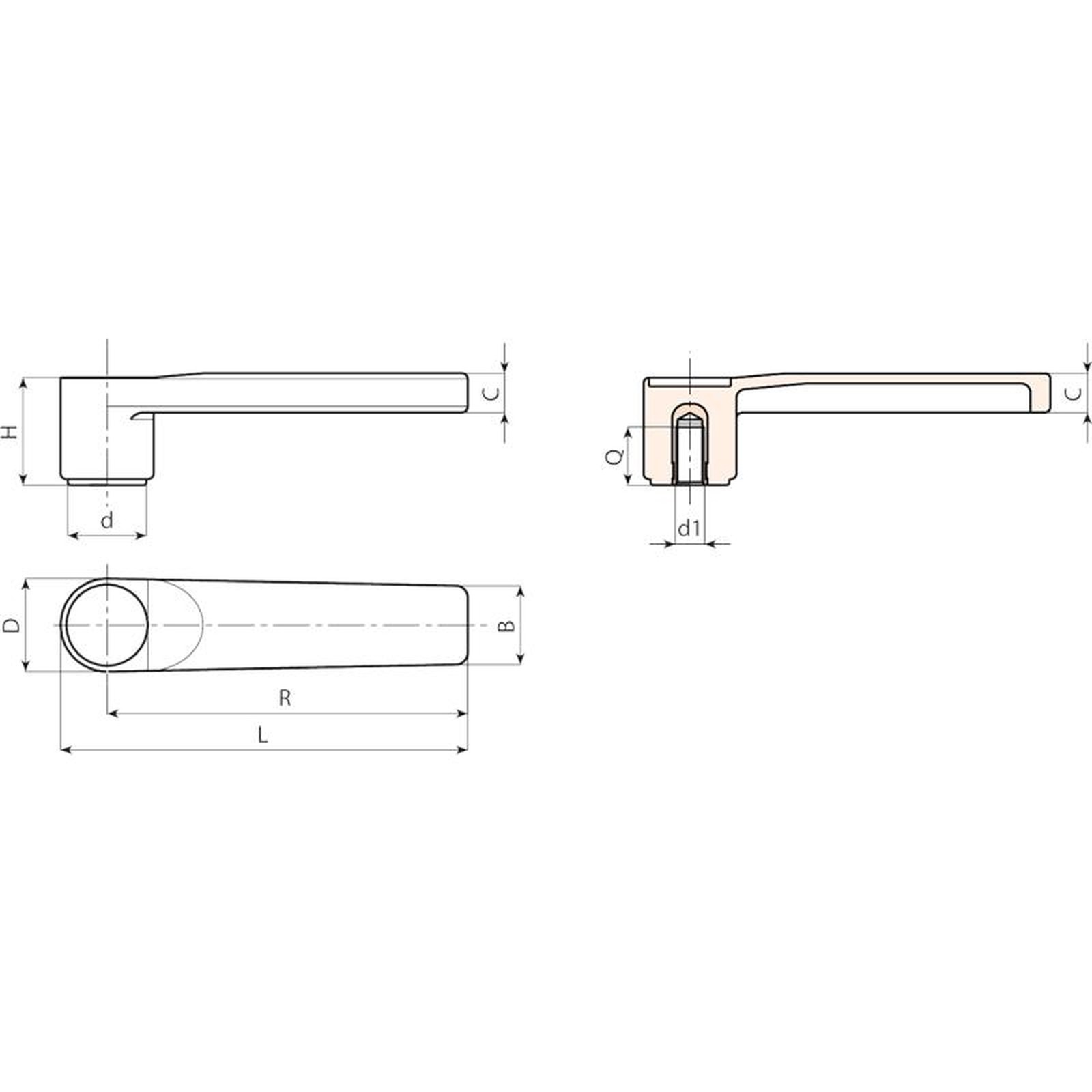

| Code | Art. | L | R | H | D | c | B | h1 | d | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A148125.0002 | A148125.TM1001 | 139 | 125 | 37 | 31 | 13 | 26 | 35 | 27.5 | M10 | 20 | 78 |
| A148125.0004 | A148125.TM1201 | 139 | 125 | 37 | 31 | 13 | 26 | 35 | 27.5 | M12 | 18 | 84 |
