VINKEL-SAMLESTYKKE AF STÅL MED SIKRING PÅ KUGLEN - DIN 71802 - CS-FORM
Y719
Giunti angolari
Materialer:
Y719:
Stål med styrkeklasse 5.8.
Y719CIN:
Rustfrit stål (AISI 303).
Overflade:
Drejet med lav ruhed.
Farve:
Y719:
Blå standardforzinkning.
Y719CIN:
Naturlig.
Indsatser:
(2) Kugleformet indsats med fræset nøglesæde og gevindskåret bolt bearbejdet af massivt metal (gevindtolerance 6g).
Y719: af stål - Y719CIN: af rustfrit stål (AISI 303).
(3) Elastisk pakningsring af fjederstål.
(4) Møtrik med gevindskåret hul (DIN 934).
Y719: af stål - Y719CIN: af rustfrit stål (AISI 304).
(5) Sikkerhedskoblingsbolt med profileret fjeder. (Y719: af fjederstål) (Y719CIN: af naturligt rustfrit stål).
(1) Kugleled med gevindskåret hul og åbning til sikkerhedsfjeder.
Y719: af stål - Y719CIN: af rustfrit stål (AISI 303).
Standardversion:
Højregevind (gevindtolerance 6H).
Version SX:
Venstregevind (gevindtolerance 6H). Genkendelig på tilstedeværelse af rillen på drejeleddet.
Andre muligheder:
Ingen.

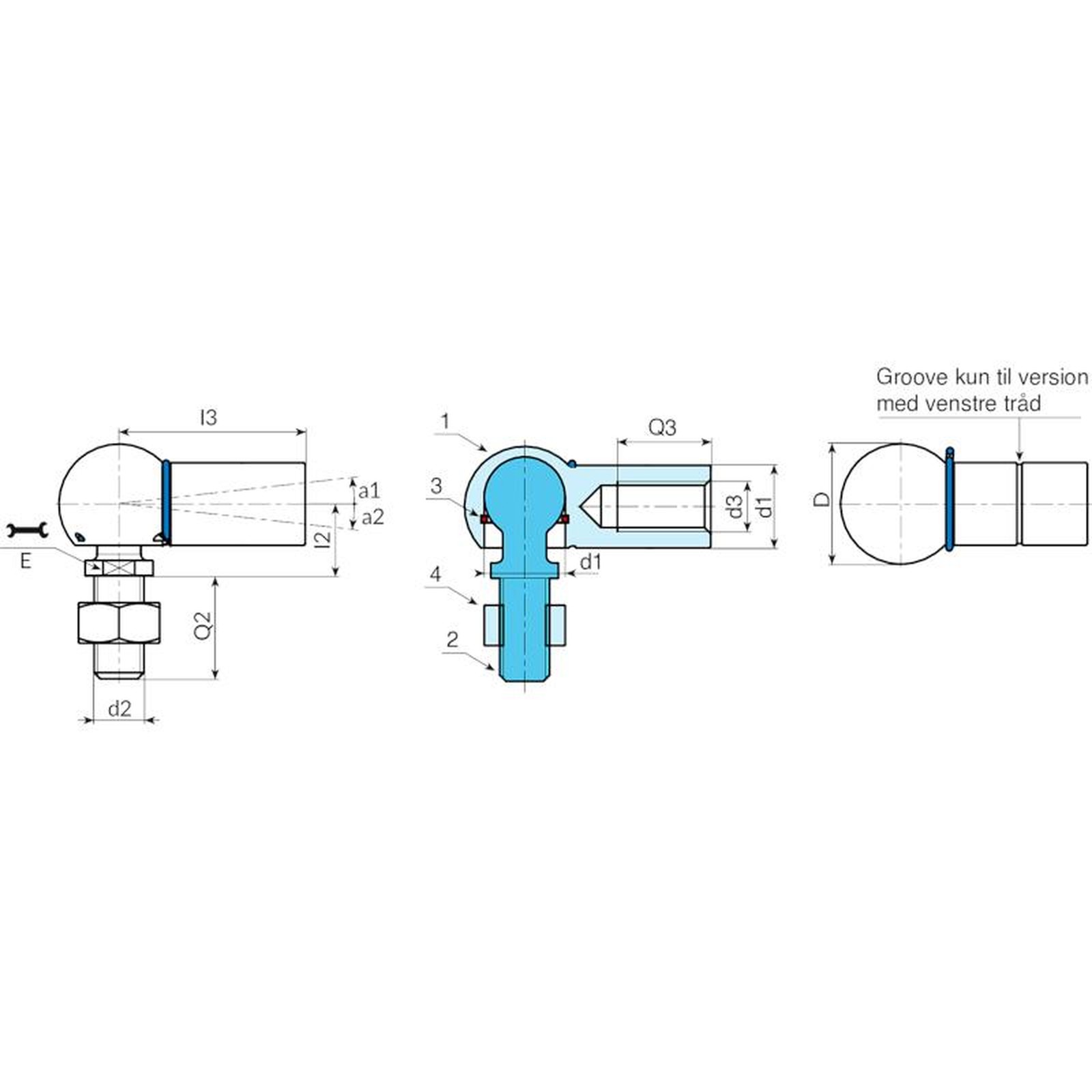

Version 719 - drejeled med standardgevind
Kode | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Weight (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Y71908.0003 | Y71908.VZM05 | M5 | M5 | 12,8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 10 | 15 |
Y71910.0003 | Y71910.VZM06 | M6 | M6 | 14,8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 15 | 25 |
Y71913.0003 | Y71913.VZM08 | M8 | M8 | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 15 | 53 |
Y71916.0003 | Y71916.VZM10 | M10 | M10 | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 15 | 104 |
Y71919.0003 | Y71919.VZM14X1.5 | M14X1,5 | M14X1,5 | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | 18 | 15 | 221 |
Version 719 - drejeled med VENSTRE gevind
Kode | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Weight (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Y71908.0004 | Y71908.VZM05SX | M5 | M5 SX | 12,8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 10 | 15 |
Y71910.0004 | Y71910.VZM06SX | M6 | M6 SX | 14,8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 15 | 25 |
Y71913.0004 | Y71913.VZM08SX | M8 | M8 SX | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 15 | 53 |
Y71916.0004 | Y71916.VZM10SX | M10 | M10 SX | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 15 | 104 |
Y71919.0004 | Y71919.VZM14X1.5SX | M14X1,5 | M14X1,5 SX | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | 18 | 15 | 221 |

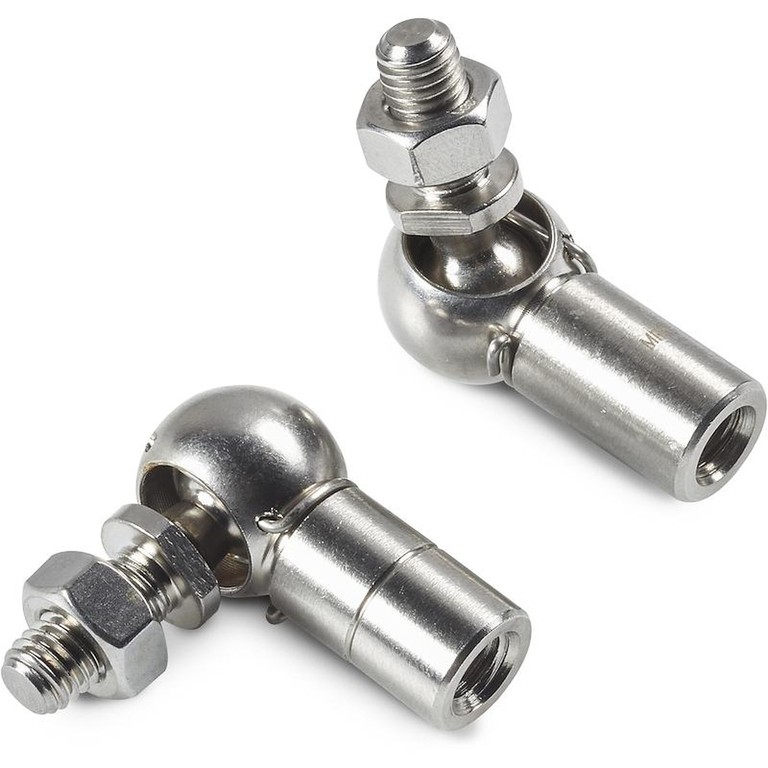

Version 719CIN - drejeled med standardgevind - RUSTFRI
Kode | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Weight (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Y71908.0001 | Y71908.INM05CIN | M5 | M5 | 12.8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 10 | 15 |
Y71910.0001 | Y71910.INM06CIN | M6 | M6 | 14,8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 15 | 25 |
Y71913.0001 | Y71913.INM08CIN | M8 | M8 | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 15 | 53 |
Y71916.0001 | Y71916.INM10CIN | M10 | M10 | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 15 | 104 |
Y71919.0001 | Y71919.INM14X1.5CIN | M14X1,5 | M14X1,5 | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | 18 | 15 | 221 |
Version 719CIN - drejeled med VENSTRE gevind - RUSTFRI
Kode | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Weight (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Y71908.0002 | Y71908.INM05SXCIN | M5 | M5 SX | 12,8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 10 | 15 |
Y71910.0002 | Y71910.INM06SXCIN | M6 | M6 SX | 14,8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 15 | 25 |
Y71913.0002 | Y71913.INM08SXCIN | M8 | M8 SX | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 15 | 53 |
Y71916.0002 | Y71916.INM10SXCIN | M10 | M10 SX | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 15 | 104 |
Y71919.0002 | Y71919.INM14X1.5SXCIN | M14X1,5 | M14X1,5 SX | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | 18 | 15 | 221 |
